Bakkamera Renault Master, Nissan Interstar 9.2024-

Bakkamera Renault Master, Nissan Interstar 9.2024-

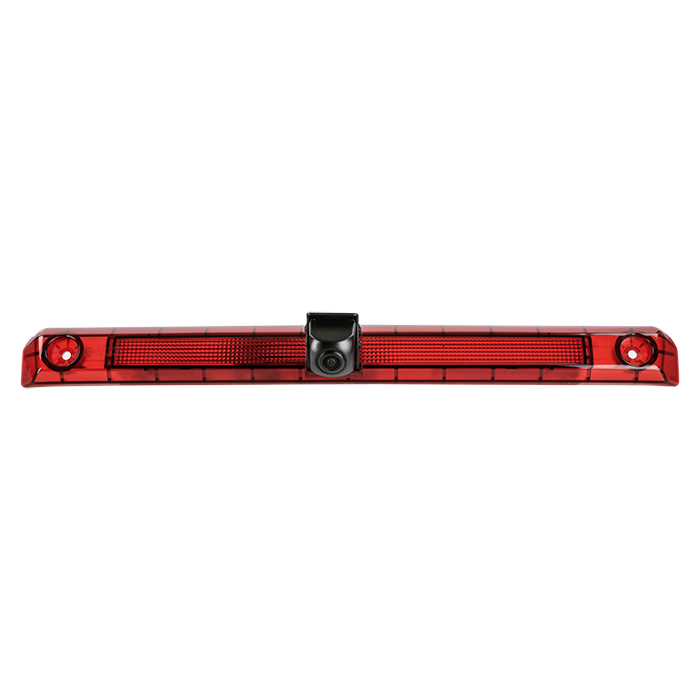

Dette bakkamera er den ideelle løsning til forbedret udsyn ved bakning. Kameraet erstatter linsen i den originale tredje bremselygte (OEM) og integreres dermed diskret og elegant i bilens design.

Fordele

• Nem udskiftning af OEM tredje bremselygte-linse
• Justerbare hjælpelinjer for optimal orientering
• Justerbar synsvinkel for individuel tilpasning

Tekniske detaljer

• Kameraet er specifikt udviklet til Renault Master og Nissan Interstar og leverer stabil og pålidelig ydelse under varierende forhold.

Elektriske specifikationer

• Kamera driftsspænding: +3V
• Kamera forsyningsspænding: +12V / +24V
• Driftsspænding: +12V DC
• Forsyningsspænding: +3V DC
• Strømforbrug: 150 mA med nattesyn aktiveret

Tilslutninger

• Rød: +12V tændingsstyret, belastningssikret
• Sort: stel/chassis direkte (GND)
• Gul Cinch (han): video
• Hvid jumper: aktivering/deaktivering af hjælpelinjer

Kabler og stik

• Kamerakabel 3,3 m +/-: 4-pin acv systemstik (han) Ø5,2 mm, 1 jumper
• Spændingsomformer +3V: 4-pin acv systemstik (hun) Ø10 mm / 4-pin acv systemstik (han) Ø5,2 mm
• Forlænger 10 m +/-: 4-pin acv systemstik (hun) Ø10 mm / 4-pin acv systemstik (han) Ø5,2 mm
• Strømkabel rød 3 m +/-: gennemført til kamera / baklys / monitor
• Jordkabel sort 3 m +/-: gennemført til chassis/GND og monitor
• Tilslutningskabel 20 cm +/-: 4-pin acv systemstik (hun) Ø10 mm, rød: spænding, sort: GND, gul Cinch (han): video

Kameraegenskaber

• Materiale: plast
• Farve: sort / rød
• Ekstra: hjælpelinjer via jumper / justerbar synsvinkel
• Sensortype: 1/3" CMOS
• Billedsystem: NTSC farve
• Effektive pixels: 976 × 592
• Linse: 2,6 mm
• Min. lys: 0,1 Lux
• Opløsning: 600 TV-linjer
• Synsvinkel: horisontal 115°, vertikal 75° (+5°)
• Støv- og vandbeskyttelse: IP67
• Tilslutning: 4-pin acv systemstik Ø5,2 mm
• Mål: svarer til OEM bremselygte

Miljøforhold

• Driftstemperatur: -20°C til 70°C
• Opbevaringstemperatur: -40°C til 80°C

Monteringsvejledning

Forberedelse

• Kontrollér synsvinkel og kameraets placering med en testmonitor før endelig montering.

Monteringstilbehør

• Tilslutning til interface: Elektronisk relæ 2V-12V / 1,5A maks – Varenr.: 40-AD-REMOTE
• Tilslutning til baklys: Spændingsstabilisator til baksignal – Varenr.: 771000-6100

Vigtige bemærkninger

• acv kameraer er beregnet til kontinuerlig drift.
• Tilslutning uden medfølgende +3V spændingsomformer vil beskadige kameraet.

Passer til:

• Nissan Interstar (NDA/NDB/NDC) 10/2024 – 2025
• Nissan Interstar-e (NDA/NDB/NDC) 11/2024 – 2025
• Renault Master (RDA) 09/2024 – 2025
• Renault Master E-Tech (RDA) 10/2024 – 2025
