1-DIN kit VW Up 12/2011-06/2016 piano sort passiv

1-DIN kit VW Up 12/2011-06/2016 - piano sort, passiv

Dette installationskit er designet til at erstatte OEM-hovedenheder og passer til mange VW-modeller. Mange bilproducenter installerer bilspecifikke hovedenheder for at matche instrumentpanelets visuelle udtryk. Installationskits inkluderer alle nødvendige komponenter til udskiftning af en OEM-hovedenhed.

Passive connector kits kan kræve yderligere installationsarbejde og understøtter ikke bilens funktioner eller indstillinger. Kontrollér altid OEM-hovedenheden og bilens indstillinger for tilgængelige funktioner, før installation. Sammenlign de viste kabelstik med de stik, der findes i bilen, for at sikre korrekt visuel og teknisk pasform. Test alle funktioner inden den endelige montering.

Specifikationer:

• Passiv
• Connector: 40 Pin Quadlock VAG
• Connector: OEM antenne Fakra(m) → DIN(m)
• Tilslutninger:
  • Rød: +12V tænding, klemme 15, sikret i sikringsboks
  • Orange: +12V lys/dimmer, klemme 15, sikret i sikringsboks
• Farve: piano sort

Medfølger i leveringen:

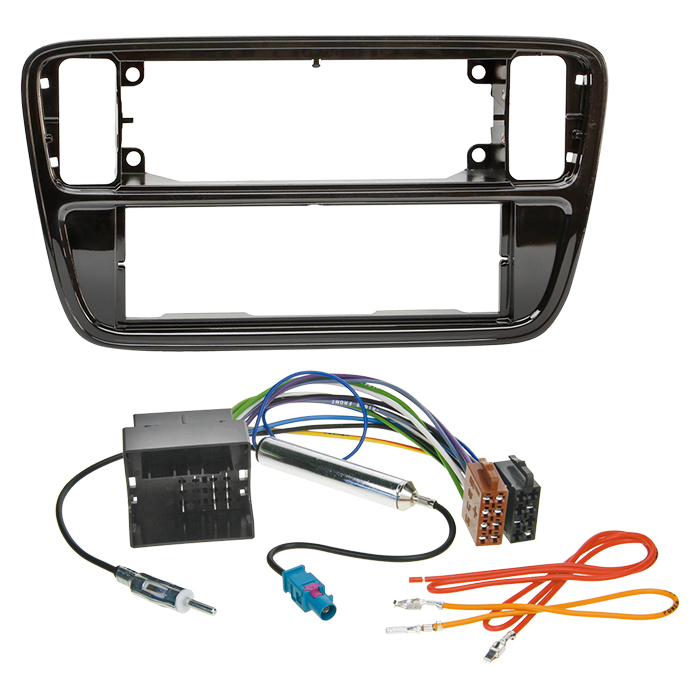

• 1-DIN facia plate til VW up! 12/2011–06/2017, piano sort, bulk
• ISO kabelsæt Audi/Seat/Skoda/VW Quadlock/Fakra → DIN, bulk

Generelle installationsinstruktioner:

1. Kontrollér alle funktioner og bilindstillinger på OEM-hovedenheden.
2. Frakobl OEM-hovedenheden uden spænding.
3. Kontrollér alle interfaceforbindelser uden spænding.

Tilslutning og rækkefølge:

1. Kontrollér interfaceindstillinger og hardware uden spænding.
2. Kontrollér konfigurationen af HU-tilslutningskablet uden spænding.
3. Tilslut HU-kablet efter retrofit-hovedenhedens manual.
4. Tilslut øvrige forbindelser i henhold til manualen.
5. Tilslut hele installationen til bilen med hovedforbindelsen til sidst.
6. Konfigurer softwaren i interfacet ifølge manualen.
7. Konfigurer retrofit-hovedenheden efter instruktionerne for ratbetjening, kamera, handsfree-kit, antenne-phantom m.m.
8. Test funktion af ratbetjening og bil.

Ved ændringer i konfigurationen af interface og HU-kabel:

• Ændringer skal foretages uden spænding.
• Tilslut igen efter ovenstående procedure.

Ved fejl i interface eller bil:

1. Geninstaller OEM-hovedenheden.
2. Betjen OEM-hovedenheden.
3. Etabler CAN Bus-nedlukning.
4. Kontrollér hardwarekonfiguration af interfacet.
5. Tilslut igen efter CAN Bus-nedlukning som ovenfor.

Vigtigt:

• Yderligere tilslutninger eller ændringer af kabelføring må kun udføres af uddannet fagperson.
• Kontroller alle ændringer for funktionalitet og overensstemmelse med producentens garantibetingelser.
• Modifikationer foretages på brugerens eget ansvar. Modifikationer af fabriksmonterede ledningsnet kan ugyldiggøre produktets garanti.

Passer til:

• VW Up! (AA/AAN) 12/2011 – 06/2016
