DEFA Power S Ladestation med MID og V2X 6 m. kabel 22kw

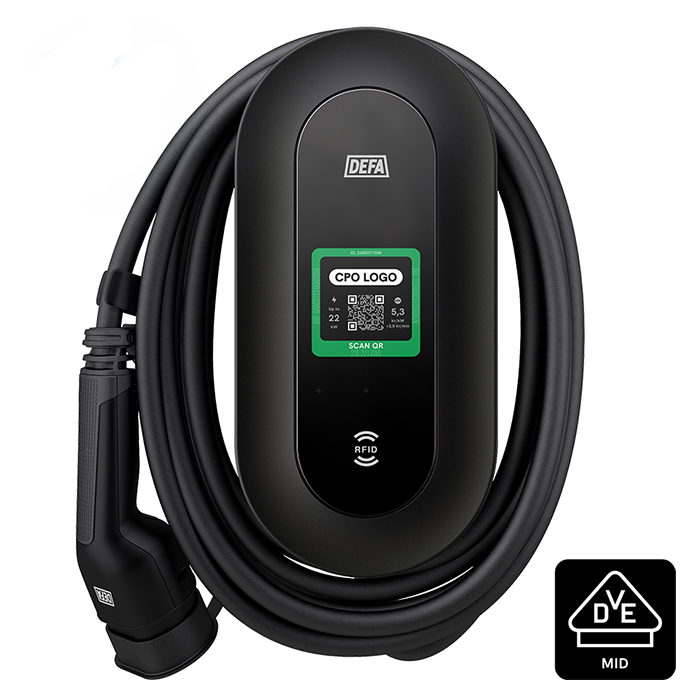

DEFA Power S – Ladestation med MID, 4G og integreret kabel

DEFA Power S er en avanceret og fremtidssikret ladestation, udviklet til professionelle systeminstallationer, hvor driftssikkerhed, enkel installation og mulighed for skalering er i fokus.

Ladestationen leverer op til 22 kW ladeeffekt og har et fastmonteret 6 meter Type 2-ladekabel, integreret display, indbygget 4G-forbindelse og MID-certificeret energimåler. Det gør DEFA Power S velegnet til både private, erhverv, boligforeninger og større ladeanlæg, hvor præcis energimåling og central administration er vigtig.

DEFA Power S understøtter åbne standarder som OCPP 2.0.1 og ISO 15118 og er dermed udviklet med fokus på kompatibilitet og kommende funktioner inden for intelligent opladning og V2X-teknologi.

Intuitiv og enkel betjening

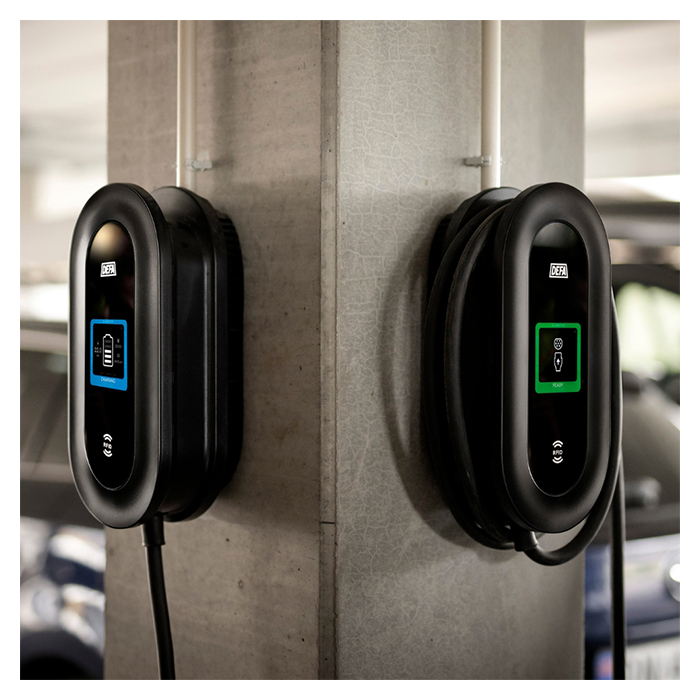

Det integrerede 69 x 69 mm display guider brugeren gennem opladningen og giver et tydeligt overblik over ladestatus. Displayets lysstyrke tilpasses automatisk efter omgivelserne.

Adgang til ladestationen kan administreres via RFID, NFC eller DEFA Power App, så løsningen både kan anvendes til privat og delt opladning.

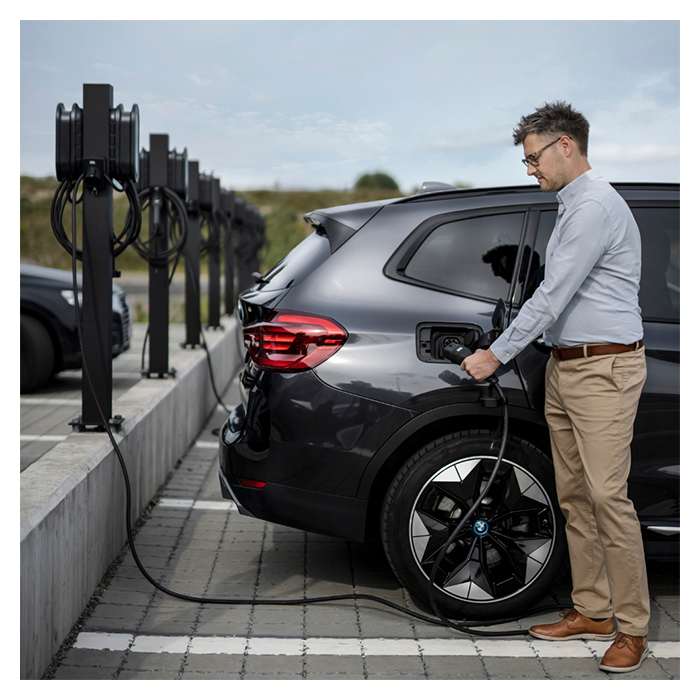

Det 6 meter lange Type 2-kabel gør det samtidig nemt at nå bilens ladestik uden at skulle håndtere et separat ladekabel.

Indbygget 4G, Wi-Fi og Ethernet

DEFA Power S har flere muligheder for netværksforbindelse og understøtter både 4G LTE Cat M1, Wi-Fi på 2,4 og 5 GHz samt Ethernet.

Den integrerede mobilforbindelse er inkluderet i syv år fra første idriftsættelse, hvilket gør det muligt at etablere en online ladeløsning uden separat internetopsætning.

Den stabile netværksforbindelse gør ladestationen velegnet til systeminstallationer med fjernadministration, overvågning og løbende styring.

MID-certificeret energimåling

Den integrerede MID-energimåler i klasse B giver præcis energimåling med en nøjagtighed på ±1 %.

MID-certificeringen gør DEFA Power S velegnet til installationer, hvor den faktiske energimængde skal kunne dokumenteres, eksempelvis ved medarbejderopladning, fælles ladeanlæg eller andre installationer med registrering og afregning af strømforbruget.

Dynamisk load balancing

DEFA Power S er udviklet til at udnytte den tilgængelige strøm i installationen bedst muligt.

Ladestationen kan anvendes sammen med cloudbaseret load balancing eller forbindes til DEFA Balancer med sensorsæt for lokal dynamisk belastningsstyring.

Dermed kan ladeeffekten løbende tilpasses bygningens øvrige strømforbrug, så flere biler kan oplades effektivt uden unødvendigt at overbelaste installationen.

Nem og effektiv installation

DEFA Power S er udviklet med fokus på en enkel installation for elektrikeren.

Vægbeslaget har en integreret 3 x 32 A automatsikring (MCB), hvilket reducerer behovet for separate afbrydere ved hvert ladepunkt. Tilslutningen understøtter kabler på op til 16 mm² og er konstrueret til at give en sikker og effektiv installation.

Konfiguration og overdragelse af ladesystemet foretages via DEFA Power Setup App, som er tilgængelig til både Android og iOS.

Klar til fremtidig udvidelse

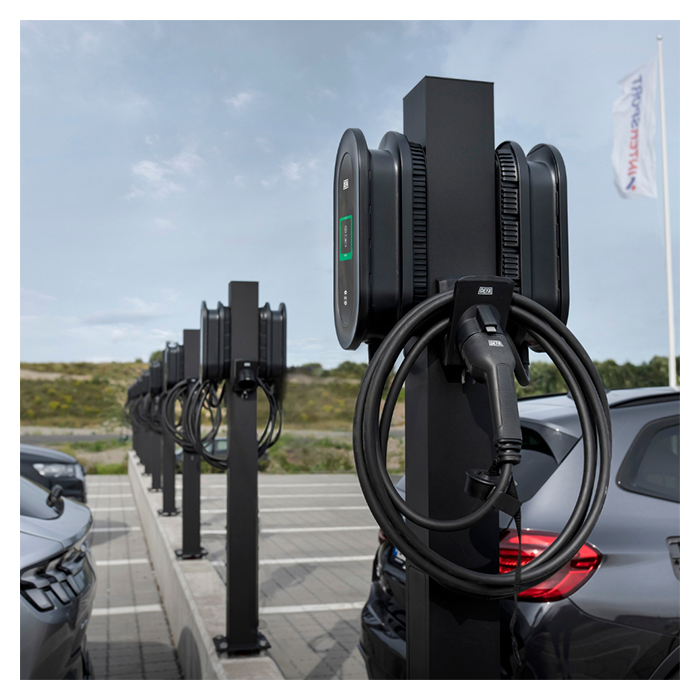

Ved større installationer kan DEFA Power S kombineres med Power Ready S.

Power Ready S kan installeres på forhånd, så yderligere ladepunkter senere kan etableres hurtigt ved hjælp af DEFA Power Up. Det gør løsningen særligt velegnet til parkeringsområder og virksomheder, hvor ladebehovet forventes at vokse over tid.

Høj sikkerhed og robust konstruktion

DEFA Power S har indbygget 30 mA AC-fejlstrømsbeskyttelse samt 6 mA DC-fejlstrømsdetektion.

Ladeenheden er IP55-klassificeret og har en slagfasthed på IK10, hvilket gør den velegnet til krævende installationer både indendørs og udendørs.

Intern temperaturovervågning beskytter samtidig mod overophedning.

Fordele ved DEFA Power S

• Ladeeffekt på op til 22 kW
• Justerbar ladestrøm fra 6 til 32 A
• Fast 6 meter Type 2-ladekabel
• Integreret MID-certificeret energimåler
• Målenøjagtighed i klasse B, ±1 %
• Integreret 69 x 69 mm display
• Automatisk regulering af displayets lysstyrke
• Indbygget 4G LTE Cat M1
• Wi-Fi 2,4 og 5 GHz
• Ethernet-forbindelse
• Understøtter OCPP 2.0.1 og ISO 15118
• Adgang via RFID, NFC eller DEFA Power App
• Understøtter dynamisk load balancing
• Integreret 3 x 32 A MCB i vægbeslaget
• Indbygget AC- og DC-fejlstrømsbeskyttelse
• IP55- og IK10-klassificeret
• Kan anvendes sammen med DEFA Power Ready S
• 5 års garanti

Teknisk beskrivelse

Generelt

• Produktnavn: DEFA Power S
• Dimensioner: 350 x 168 x 128 mm (H x B x D)
• Vægt, ladeenhed: 2,5 kg
• Vægt, kabel: 3,5 kg
• Materiale: Polycarbonat
• Driftstemperatur: -30 °C til +40 °C
• Drift uden krav om MID-måling: -40 °C til +50 °C
• Opbevaringstemperatur: -50 °C til +85 °C

Opladning

• Maksimal ladeeffekt: 22 kW
• Ladestrøm: 6-32 A, justerbar
• Trefaset spænding: 380-420 V AC, 50-60 Hz
• Enkeltfaset spænding: 220-240 V AC, 50-60 Hz
• Ladetilstand: Mode 3
• Tilslutning: Type 2
• Ladekabel: 6 meter, medfølger

Brugerflade

• Display: Integreret, 69 x 69 mm
• Lysstyrke: Automatisk justering
• Adgangskontrol: RFID, NFC og DEFA Power App
• Energimåler: Integreret MID klasse B
• Installationsapp: DEFA Power Setup App

Kommunikation

• Mobilforbindelse: 4G LTE Cat M1
• Wi-Fi: 2,4 og 5 GHz, 802.11 a/b/g/n/ac
• Ethernet: 100Base-T

Integreret mobilforbindelse er inkluderet i syv år fra første idriftsættelse. Tilgængelighed og betingelser efter denne periode fastsættes af DEFA.

Sikkerhed og beskyttelse

• RCD: 30 mA AC
• RDC-DD: 6 mA DC
• Kapslingsklasse, ladeenhed: IP55
• Kapslingsklasse, vægbeslag: IP44
• Slagfasthed: IK10
• Brandklassificering: UL94 V0
• Isolationsklasse: Klasse I
• Overspændingskategori: III
• Overophedningsbeskyttelse: Intern temperatursensor
• Forureningsgrad: III
• EMC-miljø: Klasse A og B

Standarder og certificeringer

• CE
• IEC 61851
• IEC 62955
• IEC 61439-7
• IEC 60947-2
• EN 50470-1
• EN 50470-3

Elektriske værdier

• Nominel impulsspænding, Uimp: 4 kV
• Nominel korttidsstrøm, Icw: 1520 A ved 1,2 ms
• Nominel betinget kortslutningsstrøm, Icc: 10 kA
• Nominel strøm for kredsløb, Inc: 32 A
• Nominel peakstrøm, Ipk: 2280 A

Installation

• Nettype: TN
• Afbryder: 3 x 32 A, integreret i vægbeslaget
• Maksimal kabelstørrelse: 16 mm² / 2 x 10 mm²
• Tilspændingsmoment: 2,5 Nm
• Afisoleringslængde: 20 mm ±2 mm

Integreret MID-energimåler

• Nøjagtighed: Klasse B, ±1 %
• Standarder: EN 50470-1:2006 og EN 50470-3:2006
• Bemyndiget organ: VDE Prüf- und Zertifizierungsinstitut GmbH
• Referencespænding: 3 x 230/400 V
• Referencefrekvens: 50 Hz
• Mærkestrøm: 0,02 / 0,25 / 0,5 / 5 / 32 A
• Målerkonstant: 1000 pulser/kWh
• Miljøklasse: M1 og E2

Medfølger

• DEFA Power S opladningsenhed
• Vægbeslag
• 6 meter Type 2-ladekabel
• Multigummi, 2 stk.
• Kabelklemme
• Trækaflastning
• Låseværktøj
• 4 træskruer med skiver
• 4 vægdyvler
• Kabelbinder
