| Varenummer | 249 7712921031 |
| LEVERANDØR NR. | 771292-1031 |
| EAN | 4026724337594 |
| Vægt (Emb.) | 32g |
| Rumfang (Emb.) | 0.00074025 |
| Bredde (Emb.) | 94mm |
| Længde (Emb.) | 225mm |
| Højde (Emb.) | 35mm |

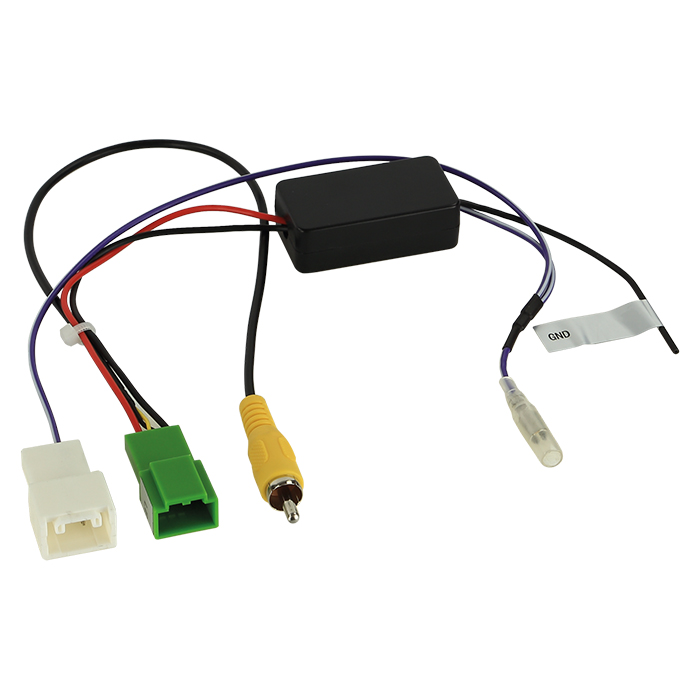

Bakkameraadapter Suzuki OEM-kamera 5Pin/4Pin
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724337594 |
| Vægt (Emb.) | 32g |
| Rumfang (Emb.) | 0.00074025 |
| Bredde (Emb.) | 94mm |
| Længde (Emb.) | 225mm |
| Højde (Emb.) | 35mm |
Bakkameraadapter Suzuki OEM-kamera 5Pin/4Pin
En rear view camera adapter til Suzuki bevarer funktionaliteten af bilens originale OEM-bakkamera, når der monteres en eftermarkeds-radio eller multimedieenhed. Adapteren gør det muligt at tilslutte det fabriksmonterede kamera direkte til den nye enhed.
Afhængigt af model og udstyr leverer adapteren videosignal via RCA/Cinch, +6V strømforsyning til kameraet samt stel, og den viderefører +12V bakgear-signal til eftermarkedsenheden. Køretøjer med 360° kamera eller bevægelige afstandslinjer kan være inkompatible.
Før installation bør man kontrollere, at adapterens stik matcher bilens originale stik, og mange enheder kræver, at kamerafunktionen aktiveres i menuen. Ved behov kan en ekstra jordforbindelse til RCA-stikkets yderleder være nødvendig.
- Stik: 5 Pin / 4 Pin Suzuki
- Tilslutning: OEM-bakkamera → RCA (gul, han) kamerainput på eftermarkedsenheden
- Sort: Stel / GND (klemme 31)
- Lilla/hvid: +12V bakgear-signal output → eftermarkedsenhedens bakgear-input
- Kameraets forsyningsspænding: +6V
For mere info - Klik her
Bakkameraadapter Suzuki OEM-kamera 5Pin/4Pin
En rear view camera adapter til Suzuki bruges for at bevare funktionen af bilens originale OEM-bakkamera, når der installeres en eftermarkeds-radio eller multimedieenhed. Adapteren gør det muligt at tilslutte det fabriksmonterede kamera direkte til en ny enhed med kamerainput, så man undgår at installere et nyt kamera.
Afhængigt af bilmodel og udstyr leverer adapteren videosignal via RCA/Cinch, en +6V strømforsyning til OEM-kameraet samt stel, og den viderefører også +12V bakgear-signal til eftermarkedsenheden, eller dette skal forbindes et passende sted i bilen.
Køretøjer med 360° kamerasystem eller systemer med bevægelige afstandslinjer kan være inkompatible, og det er vigtigt at kontrollere dette, før installationen påbegyndes.
Før installation skal man sikre, at adapterens pin-tilslutninger passer til bilens originale stik. Mange eftermarkedsenheder kræver desuden, at kamerafunktionen aktiveres manuelt i menuen. Ved behov for at vise kameraet korrekt kan det være nødvendigt at tilslutte en ekstra jordforbindelse til RCA-stikkets yderleder.
Tilslutninger og signaler
- Stik: 5 Pin / 4 Pin Suzuki
- Tilslutning: OEM-bakkamera → RCA (gul, han) kamerainput på eftermarkedsenheden
- Sort: Stel / GND (klemme 31)
- Lilla/hvid: +12V bakgear-signal output → eftermarkedsenhedens bakgear-input
- Kameraets forsyningsspænding: +6V
Vigtige bemærkninger om installation
- Yderligere tilslutninger, ændringer eller alternative forbindelser må kun udføres af faguddannet personale.
- Alle ændringer skal kontrolleres for korrekt funktion og overensstemmelse med bilens ledningsdiagram.
- Ændringer udføres på egen risiko uden garanti for funktion eller skade på køretøj, eftermarkedsenhed eller adapter.
- Ændringer af den præmonterede ledningsstamme kan ugyldiggøre adapterens garanti.
Denne adapter sikrer, at det originale bakkamera fortsat fungerer problemfrit sammen med moderne eftermarkedsenheder, samtidig med at bilens originale funktioner bevares.
