Mercedes video og Audio interface NTG6 MBUX

Mercedes video og Audio interface NTG6 MBUX

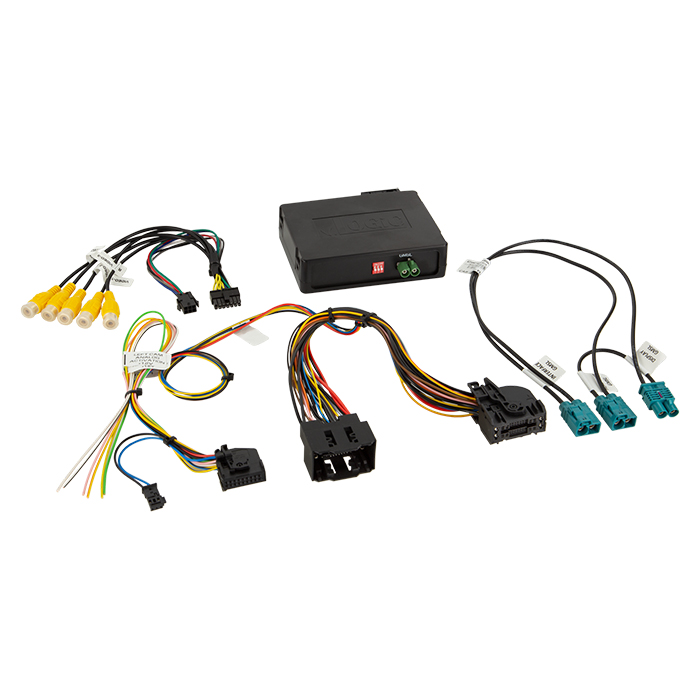

Denne videoindgang er udviklet specifikt til Mercedes med NTG6 MBUX infotainmentsystem og gør det muligt at integrere bagkamera, frontkamera samt sidekameraer direkte i bilens originale infotainmentsystem.

Løsningen er designet til en fuldt integreret OEM-lignende funktion, hvor kameraerne arbejder sammen med bilens eksisterende system og vises direkte på MBUX-skærmen.

Kompatibilitet

• Interface er kompatibelt med Mercedes modeller udstyret med NTG6 MBUX system med 26-pin stik.
• Det fungerer sammen med alle fabriksmonterede videoapplikationer i systemet.

Funktioner og fordele

• Tilslutning af:
• Bakkamera
• Frontkamera
• Sidekameraer
• Visning direkte i OEM MBUX skærm
• Dynamiske parkeringslinjer med kalibreringsfunktion for præcis visning
• Eget on-screen display (OSD) til nem opsætning og justering
• Automatisk skift til bakkamera når bakgear aktiveres – uanset hvilken menu der er aktiv
• Automatisk aktivering af side- eller frontkamera via blinklys
• Mulighed for manuel skift mellem de tilsluttede kameraer
• Fuld integration uden at påvirke eksisterende OEM funktioner

Fordele for autoteknikere / montører

• Dette interface giver en professionel og enkel mulighed for at udvide Mercedes’ originale kamerasystem uden kodning, uden softwareindgreb og uden ændringer i bilens originale ledningsnet.
• Perfekt til eftermontering, hvor OEM-look og funktionalitet ønskes bevaret.

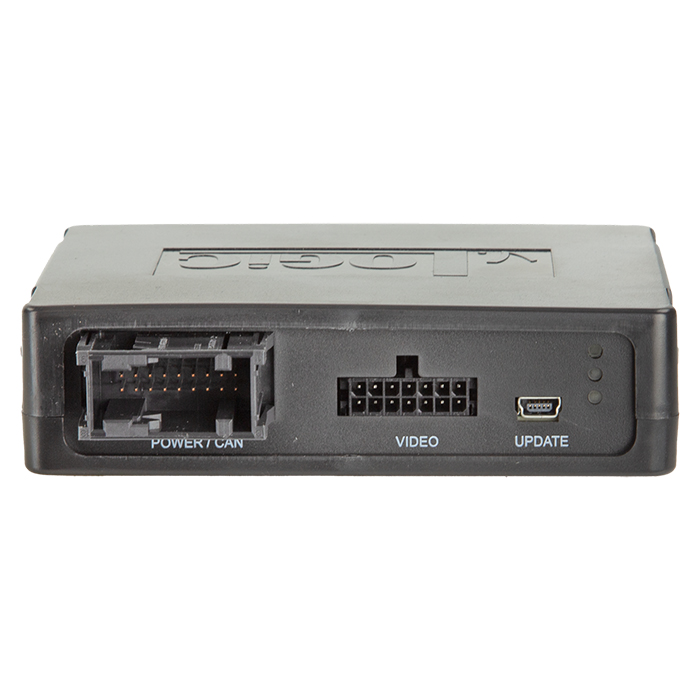

Tilslutninger

• Indgang for bakkamera
• Indgang for frontkamera
• Indgange for sidekameraer
• Tilslutning via 26-pin MBUX stik

Tekniske data

• 2 x +12V switch-udgange (maks. 1A)
• Udgangene kan styres individuelt efter:
• CAN signal
• Tænding
• Kamera aktivering
• Bakgear
• Kompatibel med alle OEM videoapplikationer

CAN-Bus integration

• Interface kommunikerer direkte via CAN-Bus og sikrer korrekt aktivering af kameraer baseret på bilens signaler.

Installation

• Plug & Play installation til MBUX systemer med 26-pin stik
• Ingen klip i ledningsnet
• Ingen kodning nødvendig

Installationsvejledning

Før montering af kameraer skal følgende udføres:

1. Funktionstest af interface
2. Funktionstest af bilens system
3. Installation og opsætning udføres i henhold til brugermanual
4. Kalibrering af parkeringslinjer via OSD menu

Vigtige bemærkninger

• Funktionstest af interface og køretøj er påkrævet før kamerainstallation
• Korrekt opsætning foretages via interfacets OSD menu
• Interface er udviklet specifikt til NTG6 MBUX med 26-pin stik

Passer til:

• Køretøjer med 7" original navigationsskærm
• Køretøjer med 10,25" original skærm
• Mercedes A-Klasse (V177/W177) 10/2018 – 10/2022
• Mercedes A-Klasse (V177/W177) 10/2022 – 2023
• Mercedes B-Klasse (W247) 05/2019 – 10/2022
• Mercedes B-Klasse (W247) 10/2022 – 2023
• Mercedes CLA (C118) 05/2019 – 2023
• Mercedes EQC (N293) 10/2019 – 2023
• Mercedes GLB (X247) 12/2019 – 2022
• Mercedes GLC (C253) 07/2019 – 2023
• Mercedes GLC (X253) 07/2019 – 07/2022
• Mercedes GLE (W167) 03/2019 – 02/2023
• Mercedes GLE (W167) 04/2023 – 2023
• Mercedes GLS (X167) 10/2019 – 2023
• Mercedes Sprinter (W907/W910) 06/2018 – 12/2020
• Mercedes Sprinter (W907/W910) 11/2019 – 2023
• Mercedes V-Klasse (W447) 05/2019 – 2023
