1-DIN kit BMW 3-serie (A46) 07/1998-02/2007

1-DIN kit BMW 3-serie (A46) 07/1998-02/2007

Behold de originale funktioner for ratbetjening (SWC), når fabriksradioen udskiftes med en eftermonteret hovedenhed (HU).

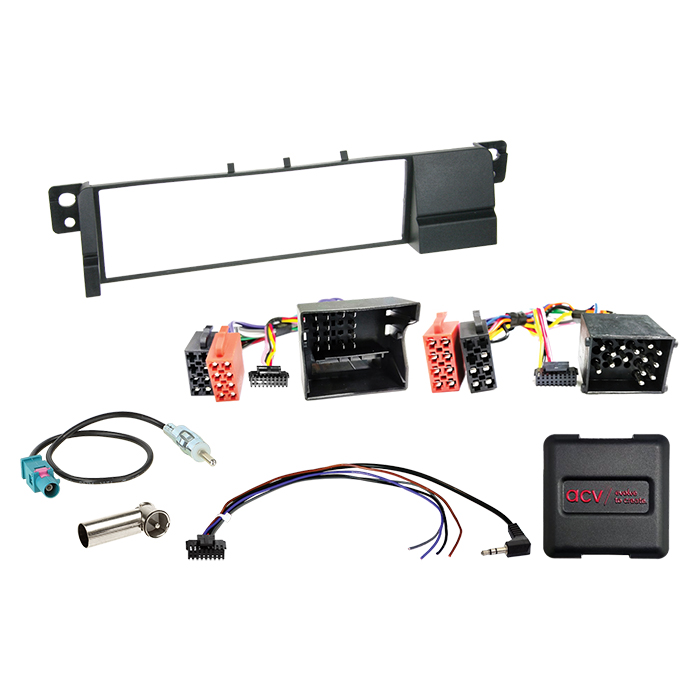

Mange bilproducenter installerer bilspecifikke HU’er for at matche instrumentbordets udseende. Installationskittene inkluderer alle nødvendige komponenter til udskiftning af en OEM HU.

Afhængigt af bilens udstyr er alle adapters og interfaces, som er nødvendige for at betjene den eftermonterede enhed og genskabe bilens funktioner, inkluderet i leveringen.

Kontroller altid installationsanbefalingerne for de enkelte komponenter. I nogle tilfælde understøttes ikke alle bilfunktioner, f.eks. Trailer Assist, E-Call eller andre førerassistancesystemer.

Før installationen skal du kontrollere OEM HU og bilens indstillinger for tilgængelige funktioner. Afhængigt af bilens udstyr og funktioner i den eftermonterede HU kan enkelte betjeningsfunktioner mangle eller erstattes af andre funktioner.

Sammenlign de viste stik på adapteren med bilens stik for at sikre, at de passer både visuelt og teknisk. Kontroller også, om en af de listede OEM-radioer oprindeligt var installeret. Endelig skal bilens funktioner, indstillinger og ratbetjeningens funktionalitet kontrolleres inden endelig montering.

Bemærk:

• I Bus
• Stik: 17 Pin BMW
• Stik: 40 Pin Quadlock BMW
• Stik: OEM SWC > 3,5 mm Jack / løs ledning
• Stik: OEM antenne ISO(m) > DIN(m)
• Stik: OEM antenne Fakra(f) > DIN(m)

Køretøjer:

• Med Business OEM HU
• Uden Professional OEM Sat Nav
• Uden OEM forstærkersystem*
• HU installation på venstre side
• Køretøjer med OEM trimliste over apparatet lavet af plastik → nødvendige justeringer med værkstedsværktøj
• OEM-enheder skal frakobles (CD-Changer / TV-Tuner / Telefonmodul)

Farve: Sort

Leverede signaler:

• SWC
• 17 Pin BMW: køretøjer med OEM forstærkersystem (uden DSP/Harman Kardon) → Active system adapter BMW/Land Rover/Rover 17 Pin, vare: 13-1020-50
• 40 Pin Quadlock BMW: køretøjer med OEM forstærkersystem (uden DSP/Harman Kardon) → SWC BMW 3er/5er/7er/X3/X5/Z4/Mini Quadlock/Amp, vare: 42xbm007 (under forberedelse)

Generelle installationsanvisninger:

Verifikation:

1. Kontroller alle betjeningsfunktioner og bilindstillinger for OEM HU
2. Frakobl OEM HU uden spænding
3. Kontroller alle interfaceforbindelser for korrekthed uden spænding

Tilslutning og rækkefølge:

1. Kontroller interface-indstillinger og hardwarekonfiguration uden spænding
2. Kontroller konfigurationen af HU-tilslutningskablet uden spænding
3. Tilslut HU-tilslutningskablet i henhold til instruktionerne for den eftermonterede enhed
4. Tilslut alle øvrige forbindelser i henhold til instruktionerne
5. Tilslut hele installationen til bilen med hovedtilslutningen sidst
6. Softwarekonfiguration af interfacet i henhold til varetekst og manual
7. Konfigurer den eftermonterede HU i henhold til instruktionerne for ratbetjening, kamera, handsfree, antenne phantom-forsyning og andre funktioner
8. Test funktionaliteten af ratbetjening og bil

Ændringer af interface og HU-tilslutningskabel:

1. Ændringer udføres uden spænding
2. Genforbind som beskrevet ovenfor

Ved fejl på interface eller bil:

1. Geninstaller OEM HU
2. Betjen OEM HU
3. Etabler CAN-bus nedlukning
4. Kontroller hardwarekonfiguration af interfacet
5. Genforbind efter CAN-bus nedlukning som beskrevet ovenfor

Vigtigt:

• Yderligere tilslutninger, ændringer, alternative forbindelser eller kabeludvidelser må kun udføres af faguddannet personale
• Alle ændringer og modifikationer skal kontrolleres for funktion og korrekthed ved måling og sammenligning med bilens kabeldiagram
• Ændringer udføres på brugerens eget ansvar uden garanti for funktion eller for skader på bil, eftermonteret enhed eller interface
• Modifikationer af det præmonterede ledningsnet kan medføre bortfald af produktets garanti

Passer til:

• BMW 3-serie (E46) 07/1998 – 02/2007
