1-DIN kit BMW Mini (R50/R52/R53) 2001-2008 ratbetj.

 1-DIN kit BMW Mini (R50/R52/R53) 2001-2008 ratbetj.

Installationssættet indeholder alle komponenter til udskiftning af en OEM HU samt alle nødvendige adaptere og interfaces for at betjene den eftermonterede enhed og genskabe bilens funktioner, afhængigt af bilens udstyr.

Det er vigtigt at tjekke installationsanbefalingerne for de enkelte komponenter. Ikke alle bilfunktioner understøttes, f.eks. Trailer Assist, E Call eller andre førerassistance-systemer. Kontroller OEM HU og bilindstillinger for tilgængelige funktioner inden installation.

Afhængigt af bilens udstyr samt funktioner og software i den eftermonterede HU kan enkelte funktioner mangle eller blive erstattet. Sammenlign de viste stik med bilens stik for at sikre korrekt optisk og teknisk pasform, og kontrollér om en af de listede OEM HU’er oprindeligt var installeret.

Foretag en endelig kontrol af bilens funktioner, indstillinger og SWC-funktionalitet inden endelig montering.

Tilslutninger og stik:

• I Bus
• 17 Pin BMW
• 40 Pin Quadlock BMW
• OEM SWC > 3,5 mm Jack / løs ledning
• OEM antenne Fakra(f) > DIN(m)

Farve: Sort

Leverede signaler:

• Reimporterede køretøjer eller køretøjer med forskellig software kan have inkompatible funktioner.
• SWC (Steering Wheel Control) understøttes.

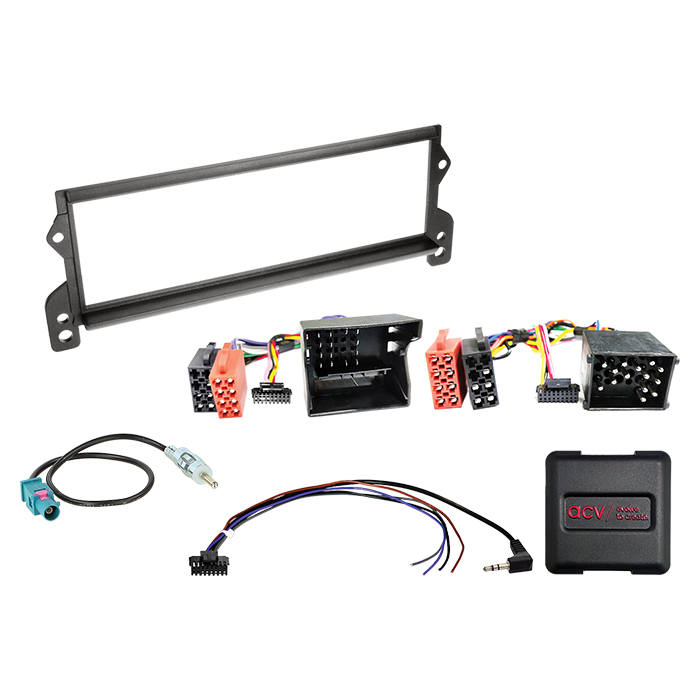

Omfang af levering:

• 1-DIN facia plate BMW Mini (R50/R52/R53) sort → varenr.: 281023-02-0
• SWC BMW/Mini 17Pin/Quadlock IBus Multilead → varenr.: 42xbm00c-0
• Antenneadapter Fakra(m) > DIN(m) passiv → varenr.: 1524-01-0

Generelle installationsanvisninger:

Verifikation:

1. Kontroller alle betjeningsfunktioner og bilindstillinger for OEM HU.
2. Frakobl OEM HU uden spænding.
3. Kontroller alle interfaceforbindelser for korrekthed uden spænding.

Tilslutning og rækkefølge:

1. Kontroller interface-indstillinger og hardwarekonfiguration uden spænding.
2. Kontroller HU-tilslutningskablets konfiguration uden spænding.
3. Tilslut HU-tilslutningskablet efter instruktionerne for den eftermonterede HU.
4. Tilslut alle øvrige forbindelser efter instruktionerne.
5. Tilslut hele installationen til bilen med hovedtilslutning til sidst.
6. Softwarekonfiguration af interfacet ifølge manual og varetekst.
7. Konfigurer den eftermonterede HU til ratbetjening, kamera, handsfree, antenne phantom-forsyning m.m.
8. Test funktionalitet af ratbetjening og køretøj.

Ændringer af interface og HU-tilslutningskabel:

1. Ændringer udføres uden spænding.
2. Genforbind som beskrevet ovenfor under trin 5-8.

Ved fejl på interface eller bil:

1. Geninstaller OEM HU.
2. Betjen OEM HU.
3. Etabler CAN-bus nedlukning.
4. Kontroller hardwarekonfiguration af interfacet.
5. Genforbind efter CAN-bus nedlukning som beskrevet under trin 5-6.

Vigtigt:

• Yderligere tilslutninger, ændringer, alternative forbindelser eller kabeludvidelser må kun udføres af faguddannet personale.
• Alle ændringer og modifikationer skal kontrolleres for funktion og korrekthed i forhold til bilens kabeldiagram.
• Alle ændringer udføres på brugerens eget ansvar uden garanti for funktion eller skader på køretøj, eftermonteret enhed eller interface.
• Modifikationer af det præmonterede ledningsnet kan medføre bortfald af produktets garanti.

Passer til:

• BMW Mini (R50/R53) 06/2001 - 11/2006
• BMW Mini (R52) 07/2004 - 08/2008
