1-DIN kit Ford Ka(RU8) 2009-2017 /Mini ISO ratbetj.

1-DIN kit Ford Ka(RU8) 2009-2017 /Mini ISO ratbetj.

Mange bilproducenter monterer bilspecifikke OEM-headunits, der er designet til at passe til bilens instrumentbord. Dette installationskit gør det muligt at udskifte den originale headunit med en eftermonteret radio, samtidig med at bilens funktioner bevares bedst muligt.

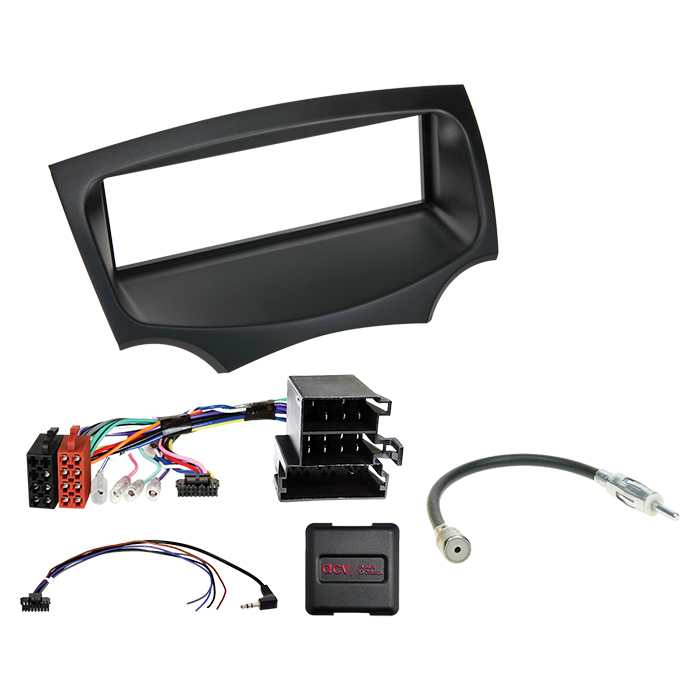

Installationssættet indeholder alle nødvendige komponenter til udskiftning af OEM-headunit. Afhængigt af bilens udstyr medfølger de adaptere og interfaces, der er nødvendige for at betjene den nye enhed og genskabe køretøjets funktioner, herunder ratbetjening (SWC).

Det anbefales altid at gennemgå installationsanbefalingerne for de enkelte komponenter inden montering. Bemærk, at ikke alle køretøjsfunktioner understøttes i alle tilfælde. Dette kan fx omfatte funktioner som Trailer Assist, eCall eller andre førerassistentsystemer.

Inden installation skal indstillinger i både køretøjet og den originale headunit kontrolleres. Afhængigt af bilens udstyr samt funktioner og software i den eftermonterede headunit kan visse funktioner være udeladt eller erstattet af andre.

Sammenlign de viste stik med stikkene i bilen, og kontrollér, at de passer både mekanisk og teknisk. Kontroller også, at en af de angivne OEM-headunits har været monteret i bilen oprindeligt. Før endelig montering skal køretøjets funktioner, indstillinger og ratbetjening testes.

Tekniske oplysninger

CAN-Bus: Ja

Stiktyper:

• ISO / Mini ISO
• OEM SWC → 3,5 mm jack / løse ledninger
• OEM antenne ISO (han) → DIN (han)

Farve: Sort

Signaler:

• Rød: +12 V tænding (klemme 15)
• Orange: +12 V belysning (klemme 58)
• Lilla/hvid: +12 V bakgearssignal
• Pink: Hastighedssignal
• Grøn: Stel parkeringsbremsesignal
• Blå: +12 V forstærker remote*

Maks. belastning på udgange: 250 mA
Ved højere strømforbrug:

• 1 relæ: min. 75 Ohm spolmodstand
• 2 relæer: min. 150 Ohm samlet spolmodstand

Bemærk, at reimporterede køretøjer eller køretøjer med anden software kan have begrænset eller manglende funktionskompatibilitet.

Generelle installationsanvisninger

• Kontroller alle OEM-funktioner før demontering
• Afbryd altid spænding under installation
• Tilslut hovedstikket til bilen som sidste trin
• Konfigurér interface og headunit iht. producentens anvisninger
• Test ratbetjening og køretøjsfunktioner før endelig samling
• Ændringer, ekstra forbindelser eller tilpasninger må udelukkende udføres af uddannet fagpersonale og sker på eget ansvar. Ændringer på ledningsnettet kan påvirke funktion, køretøjsgaranti og produktgaranti.

Passer til:

• Ford Ka (RU8) 02/2009 – 05/2017
