1-DIN kit Ford/Mazda- 8Pin/8Pin passiv/antenne

1-DIN kit Ford/Mazda- 8Pin/8Pin passiv/antenne

Dette installationssæt er designet til at erstatte den originale bilradio (OEM HU) med en 1-DIN retrofit-enhed, samtidig med at bilens originale funktioner kan kontrolleres efter installation. Passive connector kits kræver typisk ekstra installationstrin og understøtter ikke bilens funktioner eller indstillinger.

Vigtige oplysninger før installation:

• Kontroller altid bilens OEM HU og tilgængelige indstillinger før installation.
• Sammenlign de viste stik i kittet med bilens stik for at sikre, at de passer både visuelt og teknisk.
• Kontroller de listede OEM head units for kompatibilitet.
• Test alle funktioner før endelig montering.

Specifikationer og forbindelser:

• Type: Passive
• Connector: 8 Pin / 8 Pin Ford
• OEM antenne: ISO(m) > DIN(m)
• Facia plate fastgøres med retrofit sheet metal basket og HU holder på OEM-fixeringsskinnen
• Farve: sort

Kompatibilitet:

• Ford-køretøjer med Visteon OEM HU 2000 / 4050 / 5000 / 6000 / 6006 / 7000
• Ikke kompatibel med Blaupunkt OEM Sat Nav

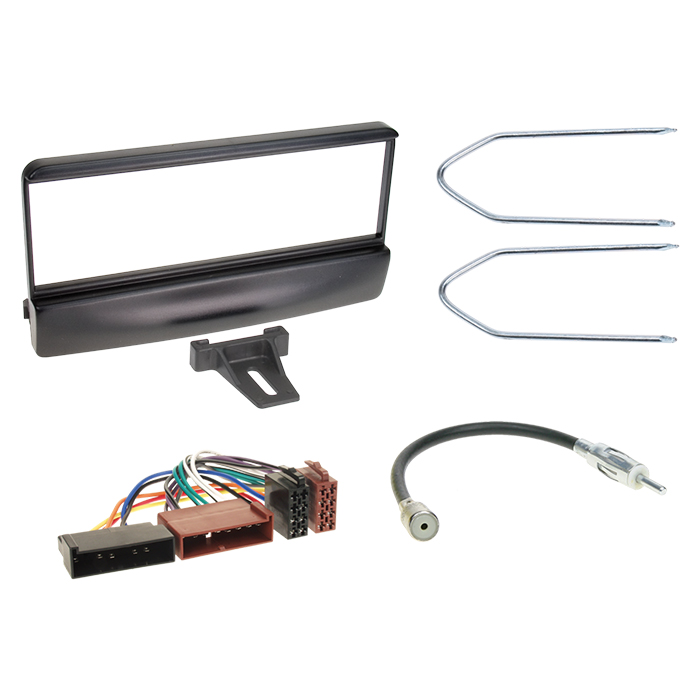

Medfølgende dele:

• 1-DIN facia plate Ford/Mazda, sort bulk > vare: 281114-01-0
• ISO release keys (2 stk.) > vare: 1703-00-0
• Antenneadapter ISO(F) > DIN(m) 25 cm > vare: 1503-00-0
• ISO Harness Adapter Ford/Jaguar/Lincoln/Mercury/Mazda > vare: 1114-02-0

Generelle installationsinstruktioner:

1. Kontroller alle funktioner og indstillinger på OEM HU.
2. Afbryd strømmen til OEM HU.
3. Kontroller alle interfaceforbindelser uden strøm.
4. Kontroller indstillinger og hardwarekonfiguration af interfacet uden strøm.
5. Tilslut HU-forbindelseskablet efter instruktionerne for retrofit-enheden.
6. Tilslut alle øvrige forbindelser i henhold til retrofit HU’s instruktioner.
7. Tilslut hele installationen til bilen med hovedforbindelsen som sidste trin.
8. Konfigurer software og HU i henhold til manualen.
9. Test funktionalitet af HU og eventuelle ekstra komponenter (f.eks. steering wheel remote control, kamera, handsfree, antenne phantom powering).

Ændringer og tilpasninger:

• Ændringer i kabelkonfiguration eller alternative forbindelser må kun udføres af autoriseret specialist.
• Alle ændringer skal kontrolleres for funktionalitet og overensstemmelse med producentens godkendelser før tilslutning.
• Ændringer foretages på brugerens eget ansvar og uden garanti for funktion eller skader.
• Modifikationer af det pre-assemblerede kabel kan ugyldiggøre produktets garanti.

Passer til:

• Ford Cougar (BCV) oktober 1998 – september 2001
• Ford Escort V (AAL/ANL) februar 1995 – september 2001
• Ford Escort (AAL/ANL) februar 1995 – september 2001
• Ford Fiesta (JAS/JBS) januar 1996 – september 1999
• Ford Fiesta (JAS/JBS) september 1999 – marts 2001
• Ford Fiesta Courier Kombi (F3L/F5L) juli 1997 – august 2002
• Ford Focus (DAW/DBW/DFW/DNW) oktober 1998 – oktober 2001
• Ford Focus (DAW/DBW/DFW/DNW) oktober 1998 – august 2005
• Ford Galaxy (WGR) april 2000 – maj 2006
• Ford Mondeo (BAP/BFP/BNP) september 1996 – september 2000
• Ford Mondeo (B4Y/B5Y/BWY) december 2000 – juni 2003
• Ford Puma (ECT) juli 1997 – december 2001
• Ford Scorpio (GFR/GGR/GNR) januar 1995 – september 1997
• Ford Scorpio (GFR/GGR/GNR) september 1997 – juni 1998
• Ford Tourneo Connect (P*2) oktober 2002 – oktober 2006
• Ford Transit (F**Y) marts 1998 – juni 2006
• Mazda 121 (SM) maj 1996 – februar 2000
• Mazda 121 (SM) februar 2000 – december 2002
