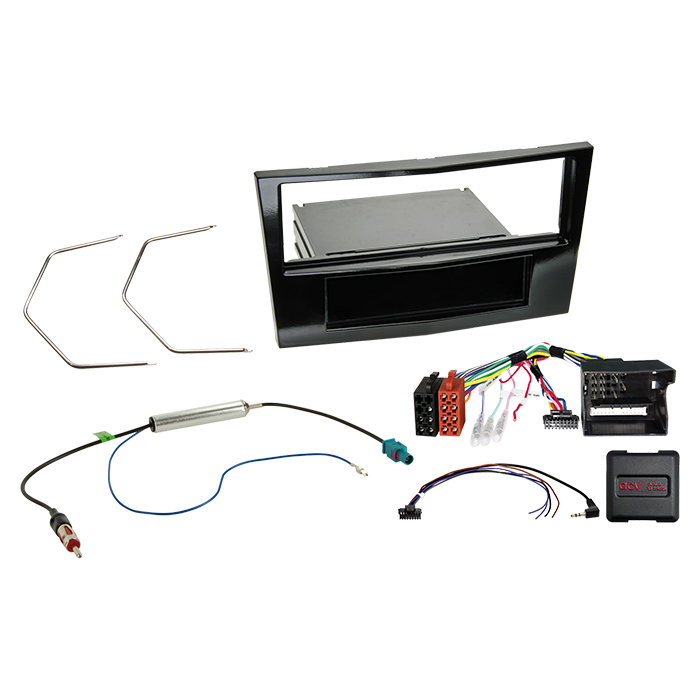

Dette 1-DIN installationskit i acv pro quality er udviklet til udskiftning af bilens originale OEM-headunit og sikrer både korrekt pasform og et integreret udseende, der matcher bilens instrumentbord.

Mange bilproducenter monterer modelspecifikke headunits for at bevare bilens originale design. Med dette installationssæt kan den originale radio erstattes af en eftermonteret headunit, samtidig med at vigtige køretøjsfunktioner som ratbetjening (SWC) og køretøjsindstillinger bevares – afhængigt af bilens udstyr.

Installationssættet indeholder alle nødvendige komponenter til udskiftning af OEM-headunit. Afhængigt af køretøjets udstyr medfølger de adaptere og interfaces, der er nødvendige for at betjene den nye headunit og genskabe bilens funktioner.

Det anbefales at gennemgå installationsanvisningerne for de enkelte komponenter inden montering. Bemærk, at ikke alle køretøjsfunktioner understøttes i alle tilfælde. Dette kan fx omfatte Trailer Assist, eCall eller andre førerassistentsystemer.

Inden installation skal indstillinger i både køretøjet og den originale headunit kontrolleres. Afhængigt af bilens udstyr samt funktioner og software i den eftermonterede headunit kan visse funktioner være udeladt, begrænset eller erstattet af andre.

Sammenlign altid de medfølgende stik og kabeltilslutninger med bilens eksisterende stik for at sikre både mekanisk og teknisk kompatibilitet. Kontrollér desuden, at en af de angivne OEM-headunits har været monteret oprindeligt. Før endelig montering skal køretøjets funktioner, indstillinger og ratbetjening testes.

Tekniske oplysninger

• CAN-Bus: Ja
• Farve: Piano sort

Stik og tilslutninger:

• 40-pin Quadlock Opel
• OEM ratbetjening (SWC) → 3,5 mm jack / løse ledninger
• OEM antenne Fakra (han) → DIN (han)
• Backup-strøm → løse ledninger

Signaler:

• Blå/hvid: +12 V antenne remote
• Rød (løs ledning): +12 V tænding (klemme 15, sikret via sikringsboks)
• Rød: +12 V tænding (klemme 15)
• Orange: +12 V belysning (klemme 58)
• Lilla/hvid: +12 V bakgearssignal
• Pink: Hastighedssignal
• Grøn: Stel parkeringsbremsesignal

Maks. belastning på udgange: 250 mA
Ved højere strømforbrug:

• 1 relæ: min. 75 Ohm spolmodstand
• 2 relæer: min. 150 Ohm samlet spolmodstand

Kompatibilitet og funktioner

Kompatibel med køretøjer udstyret med følgende OEM-headunits:

• CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD 90
• OEM-systemer fra Blaupunkt, Delphi og Siemens VDO

Køretøjsindstillinger understøttes (se manual for detaljer).

Bemærk ved interfacefejl efter længere tids brug:

1. OEM-headunit skal genmonteres
2. CAN-Bus skal lukkes korrekt ned
3. Alternativ CAN-Bus-tilslutning via OEM displaystik (pin 20 / pin 23)
4. Alternativ CAN-Bus-tilslutning via Comfort CAN ved klimabetjeningen

Reimporterede køretøjer eller køretøjer med anden software kan have begrænset eller manglende funktionskompatibilitet.
DIP-switch-indstillinger afhænger af producenten af den eftermonterede headunit – se den tilhørende manual.

Generelle installationsanvisninger

• Kontrollér alle funktioner og køretøjsindstillinger på OEM-headunit før demontering
• Afbryd altid spænding under installation
• Tilslut hovedforbindelsen til køretøjet som sidste trin
• Konfigurér interface og headunit i henhold til producentens anvisninger
• Test ratbetjening og køretøjets funktioner før endelig samling
• Ekstra forbindelser, ændringer i ledningsnettet eller alternative tilslutninger må udelukkende udføres af uddannet fagpersonale. Ændringer kan påvirke funktion, køretøjsgaranti og produktgaranti og foretages på eget ansvar.

Passer til:

• Opel Corsa D (S07) 12/2008 – 11/2010
• Opel Corsa D (S07) 01/2011 – 08/2014
