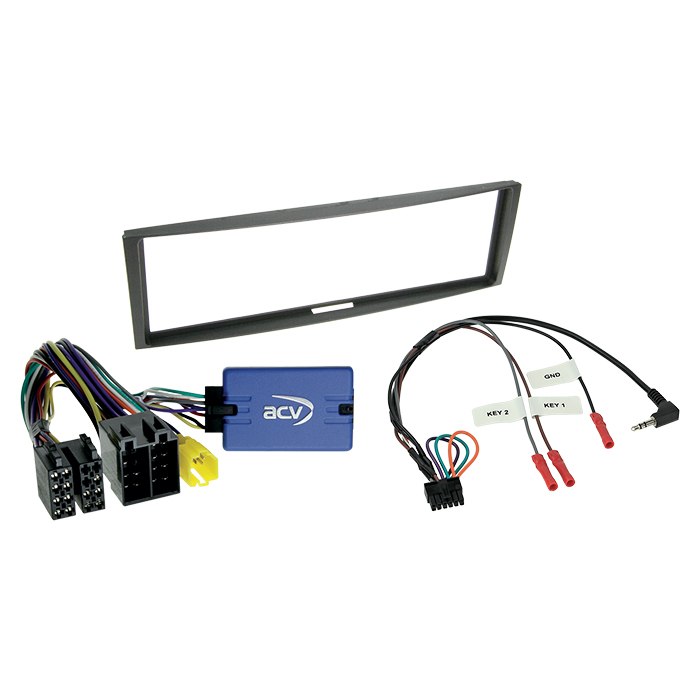

1-DIN kit Renault Clio/Megane/Modus uden skærm ratbetj.

1-DIN kit Renault Clio/Megane/Modus uden skærm ratbetj.

Dette 1-DIN installationskit gør det muligt at udskifte bilens originale OEM-headunit med en eftermonteret radio, samtidig med at bilens design og funktionalitet bevares bedst muligt.

Mange bilproducenter monterer modelspecifikke headunits for at sikre et ensartet udseende i instrumentbordet. Med dette installationssæt kan OEM-headunitten udskiftes med en eftermonteret enhed ved hjælp af de medfølgende adaptere og interfaces.

Installationssættet indeholder alle nødvendige komponenter til udskiftning af den originale headunit. Afhængigt af bilens udstyr medfølger de adaptere og interfaces, der er nødvendige for at betjene den nye enhed og bevare funktioner som ratbetjening (SWC).

Det anbefales at gennemgå installationsanvisningerne for de enkelte komponenter før montering. Bemærk, at ikke alle køretøjsfunktioner understøttes i alle tilfælde. Dette kan fx omfatte Trailer Assist, eCall eller andre førerassistentsystemer.

Inden installation skal indstillinger i både køretøjet og den originale headunit kontrolleres. Afhængigt af bilens udstyr samt funktioner og software i den eftermonterede headunit kan visse funktioner være udeladt eller erstattet af andre.

Sammenlign altid de medfølgende stik og kabeltilslutninger med bilens eksisterende stik for at sikre både mekanisk og teknisk kompatibilitet. Kontrollér desuden, at en af de angivne OEM-headunits har været monteret oprindeligt. Før endelig montering skal køretøjets funktioner og ratbetjening testes.

Tekniske oplysninger

• CAN-Bus: Ja
• Farve: Sort

Stik og tilslutninger:

• ISO / Mini ISO (gul)
• OEM ratbetjening (SWC) → 3,5 mm jack / løse ledninger

Mini ISO stik C:

• Tilsluttet: 5-pin
• Ikke tilsluttet: Pin 6

Kompatibilitet og begrænsninger

• Køretøjer med VDO Update List OEM-headunit uden display i radioen
• Køretøjer med eksternt display (displayet skal genforbindes til bilen)
• Ikke kompatibel med Carminat / Tuner List OEM-headunit
• Ikke kompatibel med Cabasse forstærkersystem
• Dato- og tidsindstilling understøttes ikke.
  DIP-switch-indstillinger afhænger af producenten af den eftermonterede headunit – se den tilhørende manual.
• Reimporterede køretøjer eller køretøjer med anden software kan have begrænset eller manglende funktionskompatibilitet.

Generelle installationsanvisninger

• Kontrollér alle funktioner og køretøjsindstillinger på OEM-headunit før demontering
• Afbryd altid spænding under installation
• Tilslut hovedforbindelsen til køretøjet som sidste trin
• Konfigurér interface og headunit i henhold til producentens anvisninger
• Test ratbetjening og køretøjets funktioner før endelig samling
• Ekstra forbindelser, ændringer i ledningsnettet eller alternative tilslutninger må udelukkende udføres af uddannet fagpersonale. Ændringer kan påvirke funktion, køretøjsgaranti og produktgaranti og foretages på eget ansvar.

Passer til:

• Renault Clio III (R) 09/2005 – 04/2009
• Renault Megane II (CM) 01/2006 – 01/2010
• Renault Modus (P) 09/2004 – 04/2008
• Renault Modus (P) 08/2008 – 03/2013
