Mange bilproducenter installerer fabriks-specifikke head units, der matcher bilens dashboard-design. Dette installationskit gør det muligt at udskifte bilens OEM head unit, samtidig med at bilens originale funktioner bevares.

Kittet indeholder alle nødvendige komponenter til udskiftning af OEM HU. Afhængigt af bilens udstyr medfølger alle adaptere og interfaces, der kræves for at drifte retrofit-enheden og genskabe bilens funktioner.

Vigtige bemærkninger før installation:

• Tjek OEM HU og bilens indstillinger for tilgængelige funktioner.
• Sammenlign de viste kabelstik med bilens stik for korrekt pasform visuelt og teknisk.
• Kontrollér, om en af de listede OEM head units oprindeligt var installeret.
• Test bilens funktioner, indstillinger og SWC-funktionalitet inden endelig montering.

Systemoversigt:

• Connector: 52 Pin VAG
• Connector: OEM SWC → 3,5 mm Jack / løs ledning
• Connector: OEM antenne Fakra(m) ×2 +12V → DIN(m)
• Facia-plade med 2-ISO installationskit
• Farve: sort
• Monteringshul til HU-display: 173 mm × 98,5 mm

Yderligere bemærkninger:

• Dip switch-indstillinger for retrofit-enheden findes i manualen.
• Tjek OEM antennespænding før installation:
• Køretøjer med +12V forsyning: standardinstallation
• Køretøjer med 8,5V forsyning: brug antenneadapter Fakra(m) dobbelt → DIN(m) 8,5V (artikel: 1524-29)
• Køretøjer med E-Call: brug E-Call funktion retention adapter (MAN/Seat/Skoda/VW 52 Pin Quadlock → artikel: 1424-28)
• Køretøjer med bakkamera: brug OEM VW adapter til bakkamera (MIB-PQ → artikel: 771324-1037)

Signaler:

• Blå: +12V antenneremote
• Rød: +12V tænding (klemme 15)
• Orange: +12V belysning (klemme 58)
• Lilla/hvid: +12V bakgear-signal
• Pink: hastighedspulssignal
• Grøn: GND parkeringsbremse-signal

Belastning:

• Maks. 250 mA
• Hvis strømkrav overstiger 250 mA:
• 1 relæ: spolemodstand min. 75 Ohm
• 2 relæer: spolemodstand min. 150 Ohm

SWC-kompatibilitet:

• Køretøjer med kombineret HU og CD i instrumentbordet
• ** Køretøjer uden Composition Audio MIB Entry OEM HU med front AUX/SD/USB (artikel: 42a-1324-001)

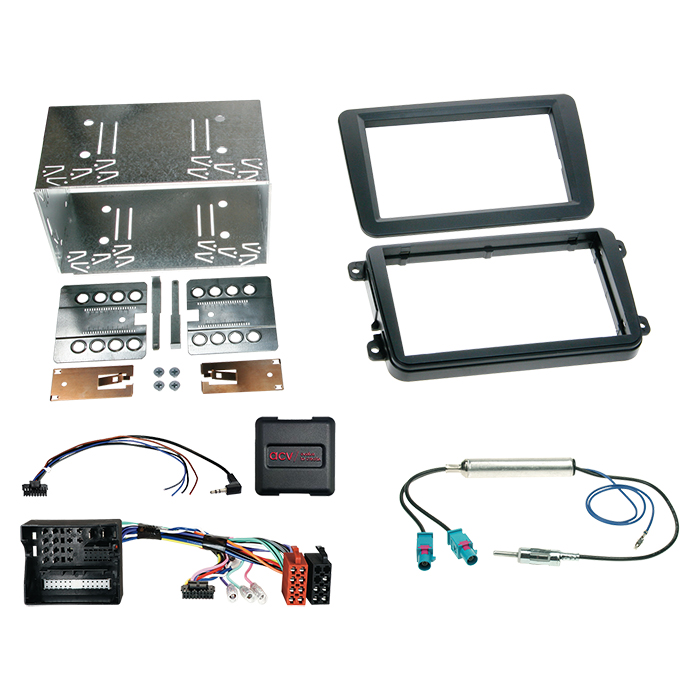

Omfang af levering:

• 2-DIN facia-plade Seat/Skoda/VW, sort → artikel: 381320-10-1
• SWC 52 Pin Quadlock Multilead til Seat/Skoda/VW → artikel: 42xvw015-0
• Antenneadapter Fakra(m) ×2 → DIN(m), 12V phantom power → artikel: 1524-05-0

Valgfrit:

• Pocket til 2-DIN facia-plader, todelt → artikel: 271000-06

Generelle installationsinstruktioner:

1. Tjek alle funktioner og bilindstillinger på OEM HU.
2. Frakobl OEM HU uden spænding.
3. Tjek alle interface-tilslutninger uden spænding.
4. Tjek interface-indstillinger og HU-kabelkonfiguration uden spænding.
5. Tilslut HU-kablet efter retrofit HU-manualen.
6. Tilslut øvrige kabler efter manualen.
7. Tilslut hele installationen til bilen med hovedforbindelsen som sidste skridt.
8. Konfigurer software og retrofit-enhed i henhold til manualen.
9. Test funktionalitet af ratbetjening og bil.

Ændringer af interface eller HU-kabel:

• Alle ændringer udføres uden spænding.
• Reconnection udføres efter ovenstående procedure.

Ved fejl:

1. Geninstaller og brug OEM HU.
2. Udfør CAN bus-nedlukning.
3. Tjek interface-hardwarekonfiguration.
4. Genforbind som beskrevet ovenfor.

Vigtigt:

• Yderligere forbindelser, modifikationer eller alternative kabler må kun udføres af uddannede installatører.
• Modifikationer kan påvirke producentgodkendelse eller garanti.
• Kontroller funktion og korrekthed mod bilens ledningsdiagram før tilslutning.
• Alle ændringer sker på brugerens eget ansvar.
• Modifikation af præmonterede kabler kan ugyldiggøre produktgarantien.

Passer til:

• Seat Alhambra II (7N) 06/2016 - 08/2019
• VW Amarok (2H) 09/2016 - 07/2020*
• VW Beetle (16) 06/2016 - 03/2018
• VW Caddy IV (DU) 06/2015 - 09/2020
• VW Sharan II (7N) 07/2015 - 10/2021
• VW T6 (7HC) 07/2015 - 08/2019**
