2-DIN kit Alhambra/Amarok/Beetle/Caddy/T6 ratbetj.

2-DIN kit Alhambra/Amarok/Beetle/Caddy/T6 ratbetj.

Mange bilproducenter anvender bilspecifikke originalradioer (OEM HU), som er designet til at passe perfekt ind i instrumentbordets udseende. Dette installationskit gør det muligt at udskifte den originale radio med en eftermonteret 2-DIN head unit og samtidig bevare nødvendige styresignaler via ratbetjening (SWC).

Installationskittet indeholder alle nødvendige komponenter til udskiftning af OEM head unit. Afhængigt af bilens udstyr medfølger de relevante adaptere og interfaces, som kræves for at betjene den nye radio.

SWC-adapterkittet leverer alle nødvendige analoge signaler til drift af en eftermonteret head unit. Køretøjsfunktioner eller indstillinger understøttes dog ikke.

Det anbefales altid at:

• Kontrollere installationsanbefalingerne for de enkelte komponenter
• Gennemgå indstillinger i både OEM head unit og bilen før installation
• Sammenligne stik og ledningsforbindelser visuelt og teknisk med bilens eksisterende stik
• Teste alle funktioner før endelig montering

Vigtige oplysninger

SWC og tilslutninger

• 52-pin VAG Quadlock-stik
• OEM ratbetjening via 3,5 mm jack eller løse ledninger
• OEM antenneadapter Fakra Z (han, dobbelt) +12V → DIN (han)

Bemærk:

• Kontroller OEM-antenneforsyningens spænding før installation.
• Køretøjer med 8,5V antenneforsyning kræver antenneadapter Fakra (han, dobbelt) → DIN (han) 8,5V (varenr. 1524-29)
• E-Call funktion understøttes ikke direkte. Ved E-Call kan retention benyttes via separat interface (varenr. 1424-28)
• Køretøjer med bakkamera kræver separat adapter (varenr. 771324-1037)

Tekniske detaljer

• Farve: Sort
• Monteringshul (HU-display): 173 x 98,5 mm
• Udgående signaler:
  • Rød: +12V tænding (klemme 15)
  • Orange: +12V instrumentbelysning (klemme 58)
  • Lilla/hvid: +12V bakgearssignal
  • Pink: Hastighedssignal
  • Grøn: Parkeringsbremse signal (GND)
• Maksimal belastning på udgange: 250 mA
• Ved højere strømforbrug anvendes relæer: 1 relæ min. 75 Ohm, 2 relæer min. 150 Ohm

Bemærk: Genimporterede køretøjer eller køretøjer med anden software kan have begrænset eller manglende funktionalitet.

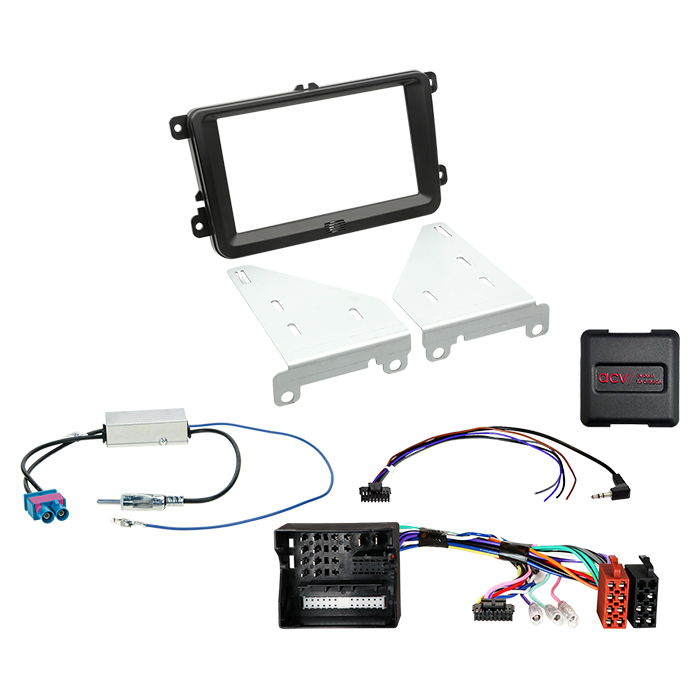

Leveringsomfang

• 2-DIN faciaplate Seat / VW – sort (varenr. 381320-30-1)
• SWC kabelsæt Seat / VW 52-pin Quadlock (varenr. 42xvw015-0)
• Antenneadapter Fakra (han, dobbelt) → ISO (han) 12V phantom (varenr. 1524-77-0)

Generelle monteringsanvisninger

• Kontroller alle funktioner på OEM head unit før afmontering
• Afbryd strømmen før installation
• Tilslut interface og radio i korrekt rækkefølge og uden spænding
• Tilslut hovedstikket til bilen som sidste trin
• Udfør funktionstest af radio, ratbetjening og køretøj
• Ændringer i ledningsføring eller ekstra tilslutninger må kun udføres af uddannet fagpersonale og kan påvirke garanti samt køretøjets funktion

Passer til:

• Seat Alhambra II (7N) 06/2016 – 08/2019
• VW Amarok (2H) 09/2016 – 07/2020*
• VW Beetle (16) 06/2016 – 03/2018
• VW Caddy IV (DU) 06/2015 – 09/2020
• VW Sharan II (7N) 07/2015 – 10/2021
• VW T6 (7HC) 07/2015 – 08/2019**
