2-DIN kit Audi A4 B6/B7 (8E)/Seat Exeo(3R) ratbetj.

2-DIN kit Audi A4 B6/B7 (8E)/Seat Exeo(3R) ratbetj.

Dette installationskit indeholder alle nødvendige komponenter til udskiftning af bilens OEM head unit. Afhængigt af bilens udstyr medfølger alle nødvendige adaptere og interfaces for at kunne drifte retrofit-enheden og genskabe bilens funktioner.

Kontroller altid installationsanbefalingerne for de enkelte komponenter. I nogle tilfælde understøttes ikke alle bilfunktioner, for eksempel Trailer Assist, E-Call eller andre førerassistancesystemer. Tjek OEM HU og bilens indstillinger for tilgængelige funktioner inden installation.

Afhængigt af bilens udstyr samt funktioner og software på retrofit-enheden kan enkelte betjeningsfunktioner være udeladt eller erstattet af andre funktioner. Sammenlign de viste kabelstik med bilens stik, og sørg for, at de passer både visuelt og teknisk. Kontroller også, om en af de listede OEM head units oprindeligt var installeret. Endelig bør bilens funktioner, indstillinger og SWC-funktionalitet testes før endelig montering.

System:

• CAN Bus
• Tilslutninger:
• ISO / Mini ISO
• 40 Pin Quadlock VAG
• OEM SWC → 3,5 mm Jack / løs ledning
• 2-kanal / 4-kanal OEM forstærkersystem → RCA (front/bag)
• OEM antenne Fakra(m)/ISO(f) → DIN(m)
• Farver og signaler:
• Blå: +12V antenne remote
• Blå: +12V forstærkersystem remote
• Rød: +12V tænding klemme 15
• Orange: +12V belysning klemme 58
• Lilla/hvid: +12V bakgear-signal
• Pink: hastighedspulssignal
• Grøn: GND parkeringsbremse-signal
• Belastning på udgange: maks. 250 mA
• Ved strømkrav over 250 mA:
• 1 relæ: spolemodstand min. 75 Ohm
• 2 relæer: spolemodstand min. 150 Ohm
• Facia-plade med 2-DIN installationskit
• Yderligere fastgørelse med passende midler anbefales
• Farve: sort
• Monteringshul til HU-display: 173 mm x 98,5 mm

Køretøjer:

• Biler med Blaupunkt / Matsushita / Grundig Chorus II / Concert II / Symphony II 2-DIN OEM HU
• Biler med RNS-E 16:9 OEM navigation
• Biler uden BNS 5.0 monochrome OEM Sat Nav

SWC-kompatibilitet:

• Retrofit HU med pre-amp output > 3V
• Retrofit HU med pre-amp output < 3V:
• SWC Audi A1/A3/A4/A6/R8/TT Quadlock Multilead Amp >Pro → vare: 42xad006
• SWC Audi A3/A3/A4/A6/TT ISO/Mini ISO Multilead Amp >Pro → vare: 42xad008
• Biler med forstærker switch-off støjtest:
• Støjfilter NF GND decouple RCA → vare: 30.5000-01

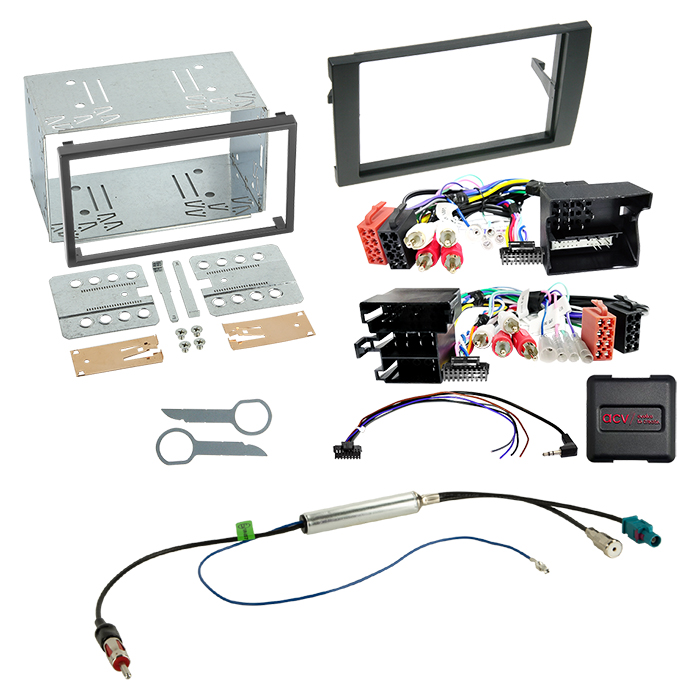

Leveringsomfang:

• 2-DIN facia-plade Audi A4 B6/B7 (8E) / Seat Exeo (3R) sort → vare: 281230-14-1-0
• 2-DIN facia-plade ISO universal / 113 mm x 183 mm → vare: 381230-00
• SWC Audi ISO / Mini ISO / Quadlock Multilead Amp → RCA → vare: 42xad00c-0
• Antenneadapter ISO(f)/Fakra(m) → DIN(m) 12V phantom ROKA → vare: 1524-26-1-0
• Frigøringsnøgler VW / Audi / Mercedes / Seat / Skoda → vare: 181320-02-0

Valgfrit:

• Facia-pocket til 2-DIN / 1-DIN facia-plader → vare: 271000-05

Generelle installationsinstruktioner:

Verifikation:

1. Kontroller alle funktioner og bilindstillinger på OEM HU
2. Frakobl OEM HU uden spænding
3. Kontroller alle interface-tilslutninger uden spænding

Tilslutning:

1. Tjek interface-indstillinger og hardware uden spænding
2. Tjek konfiguration af HU-kablet uden spænding
3. Tilslut HU-kablet efter retrofit HU’s manual
4. Tilslut øvrige kabler efter manual
5. Tilslut hele installationen med hovedforbindelsen til sidst
6. Softwarekonfiguration af interface i henhold til manual
7. Konfigurer retrofit-enheden i henhold til manual (SWC, kamera, handsfree, antenne phantom)
8. Test funktionalitet af ratbetjening og bil

Ved ændringer eller fejl:

• Ændringer skal udføres uden spænding
• Genforbindelse og fejlfinding skal følge manual
• Yderligere kabelforbindelser eller modifikationer må kun udføres af uddannet installatør
• Alle ændringer sker på brugerens eget ansvar; garanti på funktion eller skade gælder ikke
• Modifikation af præmonterede kabler kan ugyldiggøre produktgaranti

Passer til:

• Audi A4 B6 (8E) 11/2000 – 10/2005
• Audi A4 B7 (8E) 11/2004 – 02/2009
• Seat Exeo (3R) 03/2009 – 05/2013
