2-DIN kit Audi TT (8J) 09/2006-04/2014 ratbetj.

2-DIN kit Audi TT (8J) 09/2006-04/2014 ratbetj.

Dette 2-DIN installationskit fra acv gør det muligt at udskifte bilens originale OEM head unit med en eftermonteret radio eller multimedieenhed, samtidig med at vigtige køretøjsfunktioner som ratbetjening bevares. Mange bilproducenter anvender bilspecifikke head units, der er designet til at passe visuelt ind i instrumentbordet – dette kit indeholder alle nødvendige komponenter til en professionel og korrekt integration.

Afhængigt af bilens udstyr medfølger de nødvendige adaptere og interfaces, der kræves for at drive retrofit-enheden og genskabe bilens originale funktioner. Det anbefales altid at gennemgå installationsanvisningerne for de enkelte komponenter inden montering.

Bemærk, at visse køretøjsfunktioner i nogle tilfælde ikke understøttes, f.eks. Trailer Assist, E-Call eller andre førerassistentsystemer. Kontroller derfor OEM head unit og bilens indstillinger for tilgængelige funktioner før installation. Afhængigt af bilens udstyr samt funktioner og software i den eftermonterede head unit kan enkelte betjeningsfunktioner bortfalde eller blive erstattet af andre.

Sammenlign de viste stik og kabelkonnektorer med dem i bilen for at sikre korrekt pasform – både visuelt og teknisk. Det anbefales også at kontrollere, om en af de angivne OEM head units oprindeligt var monteret i køretøjet. Inden endelig montering bør bilens funktioner, indstillinger og ratbetjening (SWC) testes.

System og tilslutninger

• CAN Bus-baseret system
• 40-pin Quadlock VAG-stik
• OEM ratbetjening → 3,5 mm jack / løs ledning
• OEM forstærkersystem (2- eller 4-kanals) → RCA (front/bag)
• OEM antenne Fakra (dobbelt) → DIN

Kabler:

• Blå: +12 V antenneremote
• Blå: +12 V remote til forstærkersystem

Faciaplate leveres med 2-ISO installationskit.

Kompatibilitet

• Køretøjer med Blaupunkt / Matsushita / Grundig Chorus II / Concert II / Symphony II 2-DIN OEM head units
• Køretøjer med RNS-E 16:9 OEM navigation
• Køretøjer uden BNS 5.0 monokrom OEM navigation*

Forstærker og signalniveau:

• Retrofit head units med pre-out > 3 V
• Retrofit head units med pre-out ≤ 3 V:
• SWC Audi A3/A4/A6/R8/TT 40-pin Quadlock Amp 2/4-kanals (varenr. 42xad006)

• For visse køretøjer (08/2010 – 04/2014) med ikke-fungerende OEM-lydsystem kan kodning af forstærker fra CAN Bus-aktivering til remote-aktivering være nødvendig.
• Dip-switch-indstillinger afhænger af producenten af retrofit-enheden – se manualen.

Elektriske signaler

• Rød: +12 V tænding (klemme 15)
• Orange: +12 V belysning (klemme 58)
• Lilla/hvid: +12 V bakgear-signal
• Pink: hastighedspuls
• Grøn: stel / parkeringsbremse-signal

Maks. belastning på udgange: 250 mA
Ved højere strømforbrug kræves relæ:

• 1 relæ: spolemodstand min. 75 Ohm
• 2 relæer: samlet spolemodstand min. 150 Ohm

Bemærk: Reimporterede køretøjer eller biler med anden software kan have begrænset kompatibilitet.

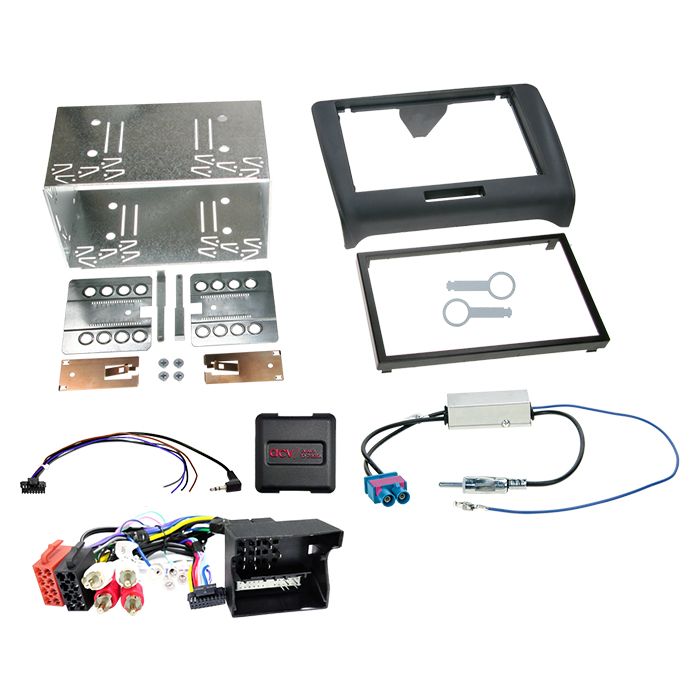

Leveringsomfang

• 2-DIN faciaplate Audi TT (8J) 04/2006–03/2014, sort (varenr. 381320-19)
• SWC Audi A3/A4/A6/R8/TT Quadlock Multilead Amp → RCA (varenr. 42xad002-0)
• Antenneadapter Fakra (dobbelt) → ISO med 12 V phantom power (varenr. 1524-77-0)
• Afmonteringsnøgler VW / Audi / Seat / Skoda (varenr. 181320-01-0)

Generelle installationsanvisninger

• Installation, ændringer og tilpasninger må udelukkende udføres af faguddannet personale. Alle tilslutninger og ændringer foretages på brugerens eget ansvar og kan påvirke køretøjets garanti. Modifikationer af det præmonterede kabelsæt kan ugyldiggøre produktets garanti.

Passer til:

• Audi TT (8J) 09/2006 – 04/2010
• Audi TT (8J) 08/2010 – 04/2014
