| Varenummer | 249 621023061 |
| LEVERANDØR NR. | 621023-06-1 |
| EAN | 4026724673555 |
| Vægt (Emb.) | 110g |
| Rumfang (Emb.) | 0.018711 |
| Bredde (Emb.) | 270mm |
| Længde (Emb.) | 385mm |
| Højde (Emb.) | 180mm |
2-DIN kit BMW Mini (R55/R56/R57) 2007-2015 ratbetj.
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724673555 |
| Vægt (Emb.) | 110g |
| Rumfang (Emb.) | 0.018711 |
| Bredde (Emb.) | 270mm |
| Længde (Emb.) | 385mm |
| Højde (Emb.) | 180mm |
2-DIN kit BMW Mini (R55/R56/R57) 2007-2015 ratbetj.
Dette installationskit er designet til at erstatte OEM-hovedenheder og passer til BMW Mini (R55/R56/R57). Mange bilproducenter installerer bilspecifikke hovedenheder for at matche instrumentpanelets visuelle udtryk. Installationskits inkluderer alle nødvendige komponenter til udskiftning af en OEM-hovedenhed.
Afhængigt af bilens udstyr medfølger alle adapters og interfaces, som er nødvendige for korrekt funktion af retrofit-enheden og for at bevare bilens funktioner. Kontrollér altid installationsvejledningen for de enkelte komponenter. SWC-tilslutningskits leverer alle nødvendige analoge signaler til drift af en retrofit-hovedenhed. Bilens funktioner eller indstillinger understøttes ikke.
- CAN Bus
- Connector: 40 Pin Quadlock BMW
- Connector: OEM SWC > 3,5 mm Jack / løse ledninger
- Connector: +12V konstant strøm gul klemme 30, sikret i batteri
- Connector: OEM antenne Fakra(m) > DIN(m)
- Farve: sort
- Montageudskæring til HU-display: 172 mm x 98,5 mm
Passer til:
- Forskellige modeller fra BMW Mini
For mere info - Klik her
2-DIN kit BMW Mini (R55/R56/R57) 2007-2015 ratbetj.
Dette installationskit er designet til at erstatte OEM-hovedenheder og passer til BMW Mini (R55/R56/R57). Mange bilproducenter installerer bilspecifikke hovedenheder for at matche instrumentpanelets visuelle udtryk. Installationskits inkluderer alle nødvendige komponenter til udskiftning af en OEM-hovedenhed.
Afhængigt af bilens udstyr medfølger alle adapters og interfaces, som er nødvendige for korrekt funktion af retrofit-enheden og for at bevare bilens funktioner. Kontrollér altid installationsvejledningen for de enkelte komponenter. SWC-tilslutningskits leverer alle nødvendige analoge signaler til drift af en retrofit-hovedenhed. Bilens funktioner eller indstillinger understøttes ikke.
Sammenlign de viste kabelstik med bilens stik for at sikre korrekt visuel og teknisk pasform. Kontrollér også, om en af de listede OEM-hovedenheder oprindeligt var installeret. Test bilens funktioner, indstillinger og SWC-funktioner inden den endelige montering.
Specifikationer:
- CAN Bus
- Connector: 40 Pin Quadlock BMW
- Connector: OEM SWC > 3,5 mm Jack / løse ledninger
- Connector: +12V konstant strøm gul klemme 30, sikret i batteri
- Connector: OEM antenne Fakra(m) > DIN(m)
- Farve: sort
- Montageudskæring til HU-display: 172 mm x 98,5 mm
Biler med automatisk klimaanlæg er kompatible uden yderligere tilpasning. For biler med manuelt klimaanlæg kræves justeringsarbejde på faciaen samt på sædevarme-knapholderen med værkstedsværktøj. Bemærk, at Mini Countryman (R60) ikke er kompatibel. Dip switch-indstillinger skal kontrolleres i manualen fra retrofit-enhedens producent. Reimporterede biler eller biler med forskellig software kan have begrænsede funktioner.
Signaler:
- Rød: +12V tænding, klemme 15
- Orange: +12V belysning, klemme 58
- Lilla/hvid: +12V bakgear signal
- Pink: hastighedspulssignal
- Grøn: GND parkeringsbremse signal
Belastning: 250 mA maks.
Strømkrav over 250 mA:
- 1 relæ: spolemodstand ≥ 75 Ohm
- 2 relæer: spolemodstand ≥ 150 Ohm

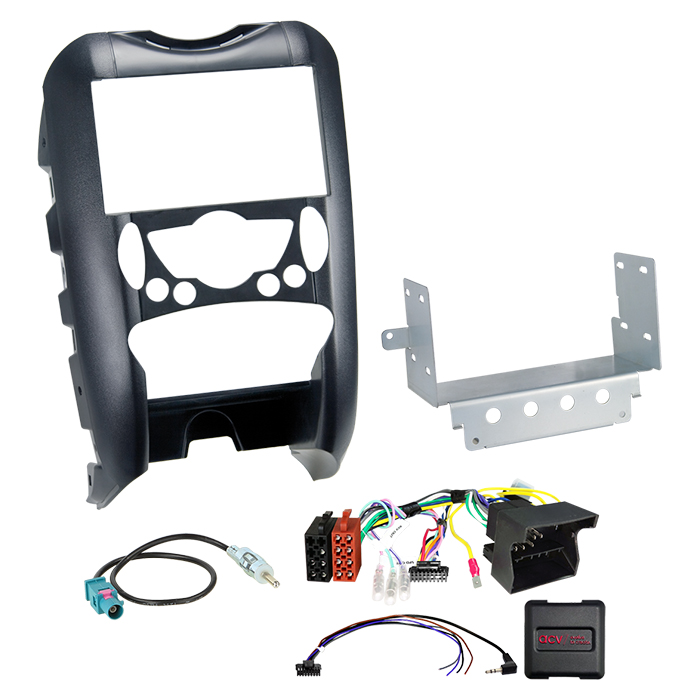

Medfølger i leveringen:
- 2-DIN facia plate BMW Mini (R55/R56/R57) sort > varenr.: 381023-06
- SWC BMW/Min køretøjer 40 Pin Quadlock Multilead CAN Bus bulk > varenr.: 42xbm005-0
- Antenneadapter Fakra(m) > DIN(m) passiv bulk > varenr.: 1524-01-0
Generelle installationsinstruktioner:
- Kontrollér alle funktioner og bilindstillinger på OEM-hovedenheden.
- Frakobl OEM-hovedenheden uden spænding.
- Kontrollér alle interfaceforbindelser uden spænding.
- Kontrollér interfaceindstillinger og HU-tilslutningskablets konfiguration uden spænding.
- Tilslut HU-tilslutningskablet i henhold til retrofit HU-manualen.
- Tilslut alle øvrige forbindelser i henhold til manualen.
- Tilslut hele installationen til bilen med hovedforbindelsen sidst.
- Konfigurer software i interfacet i henhold til instruktionerne.
- Konfigurer retrofit-hovedenheden i henhold til instruktionerne for ratbetjening, kamera, handsfree-kit, antenne phantom-powering og andre funktioner.
- Test funktion af ratbetjening og bil.
Ved ændringer i konfigurationen af interface og HU-kabel:
- Ændringer skal foretages uden spænding.
- Genforbindelse følger ovenstående procedure.
Ved fejl i interface eller bil:
- Geninstaller OEM-hovedenheden.
- Betjen OEM-hovedenheden.
- Etabler CAN Bus-nedlukning.
- Kontrollér hardwarekonfigurationen af interfacet.
- Genforbind efter CAN Bus-nedlukning.
- Alle yderligere forbindelser, ændringer eller alternative tilslutninger skal udføres af uddannet fagperson. Modifikationer foretages på brugerens eget ansvar og kan påvirke funktion, producentgaranti og sikkerhed.
Passer til:
- BMW Mini Clubman Cooper (R55) 11/2007 - 08/2010
- BMW Mini Clubman Cooper (R55) 09/2009 - 07/2014
- BMW Mini Clubman One (R55) 03/2009 - 08/2010
- BMW Mini Clubman One (R55) 09/2010 - 07/2014
- BMW Mini Cooper (R56) 11/2006 - 08/2010
- BMW Mini Cooper (R56) 09/2010 - 11/2013
- BMW Mini Cooper cabriolet (R57) 03/2009 - 10/2015
- BMW Mini One (R56) 04/2007 - 08/2010
- BMW Mini One (R56) 09/2010 - 11/2013
- BMW Mini One cabriolet (R57) 03/2009 - 08/2010
- BMW Mini One cabriolet (R57) 09/2010 - 10/2015
