2-DIN kit Celica (T23)/RAV4/(XA2)/MR2 (W3) ratbetj.

2-DIN kit Celica (T23)/RAV4/(XA2)/MR2 (W3) ratbetj.

Mange bilproducenter installerer fabriks-specifikke head units, der matcher bilens dashboard-design. Installationskits indeholder alle nødvendige komponenter til udskiftning af en OEM head unit. Afhængigt af bilens udstyr inkluderer leveringen alle adaptere og interfaces, der kræves for at drifte retrofit-enheden og genskabe bilens funktioner.

Kontroller installationsanbefalingerne for de enkelte komponenter, før installation. I nogle tilfælde understøttes ikke alle bilfunktioner, f.eks. Trailer Assist, E Call eller andre førerassistentsystemer. Kontroller OEM HU og bilens indstillinger for tilgængelige funktioner, før installation.

Afhængigt af bilens udstyr samt funktioner og software på retrofit HU’en kan enkelte betjeningsfunktioner være udeladt eller erstattet af andre funktioner.

Sammenlign de viste kabler med bilens kabler og sikre, at de passer både visuelt og teknisk. Kontroller også, om en af de listede OEM head units oprindeligt var installeret. Til slut skal bilens funktioner, indstillinger og SWC-funktionalitet kontrolleres, inden den endelige montering foretages.

Specifikationer og tilslutninger:

• Analog system
• Connector: 20 Pin Toyota
• SWC connector: OEM SWC → 3,5 mm Jack / løs ledning
• Antenneconnector: OEM ISO(F) → DIN(M)
• Installation med OEM metalbeslag
• Afhængigt af bil og OEM HU kan tilpasningsarbejde med værkstedsværktøj være nødvendigt
• Farve: sort

Vigtigt:

• Biler uden 18 Pin CN 700 LAN connector
• Biler med 18 Pin CN 700 LAN connector:
  • Ratbetjening på 8 Pin CN 800 connector skal kontrolleres før tilslutning til OEM enheden:
    • Pin 6: SWC GND
    • Pin 7: SWC 1
    • Pin 8: SWC 2
  • Dip switch-indstillinger: Se retrofit-enhedens manual

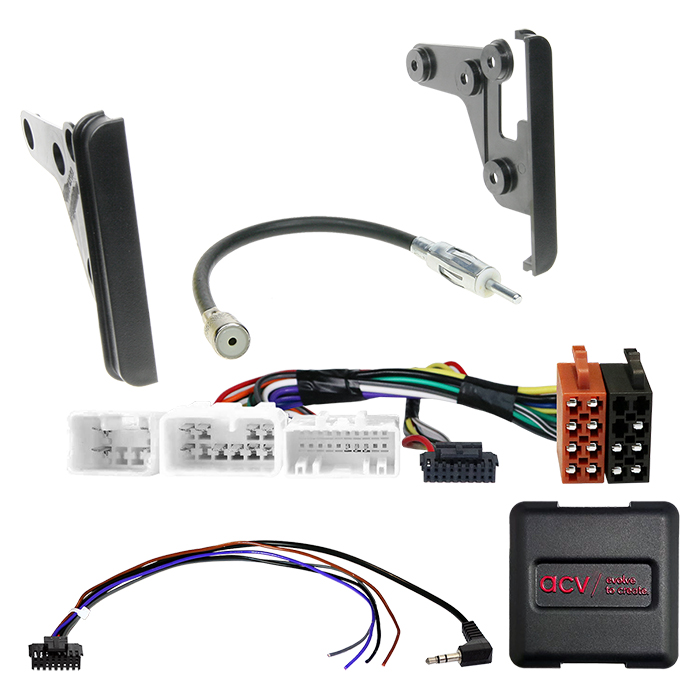

Omfang af levering:

• 2-DIN facia plate Toyota, forskellige modeller, sort > artikel: 381300-10
• SWC til Lexus/Toyota 10Pin/6Pin/20Pin Multilead, bulk > artikel: 42xty001-0
• Antenneadapter ISO(F) → DIN(M) 25 cm, bulk > artikel: 1503-00-0

Generelle installationsinstruktioner:

1. Kontroller alle funktioner og bilindstillinger på OEM HU.
2. Frakobl OEM HU uden spænding.
3. Kontroller alle interface-tilslutninger for korrekthed uden spænding.
4. Kontroller interface- og HU-kabelindstillinger uden spænding.
5. Tilslut HU-kablet i henhold til retrofit HU’ens vejledning.
6. Tilslut alle øvrige kabler i henhold til retrofit HU’ens vejledning.
7. Tilslut hele installationen til bilen, hovedforbindelsen til sidst.
8. Konfigurer interface-softwaren i henhold til manualen.
9. Konfigurer retrofit HU til ratbetjening, kamera, handsfree, antenne phantom power m.m.
10. Test ratbetjening og bilens funktioner.

Fejlfinding og ændringer:

• Ændringer i interface eller HU-kabel skal udføres uden spænding.
• Ved fejl: Geninstaller OEM HU, kontroller interface og CAN Bus, og udfør genforbindelse som beskrevet ovenfor.
• Yderligere forbindelser, ændringer eller alternative tilslutninger må kun udføres af uddannede installatører.
• Alle ændringer udføres på brugerens eget ansvar uden garanti for funktion eller skade på bilen, retrofit-enheden eller interfacet.
• Modifikationer af forudmonterede kabler kan ugyldiggøre produktets garanti.

Passer til:

• Toyota Celica (T23) 10/1999 - 01/2006
• Toyota MR2 (W3) 04/2000 - 03/2003
• Toyota RAV4 (XA2) 10/2000 - 12/2003
• Toyota RAV4 (XA2) 12/2003 - 01/2006
