| Varenummer | 249 621040161 |
| LEVERANDØR NR. | 621040-16-1 |
| EAN | 4026724674040 |
| Vægt (Emb.) | 456g |
| Rumfang (Emb.) | 0.006061 |
| Bredde (Emb.) | 190mm |
| Længde (Emb.) | 290mm |
| Højde (Emb.) | 110mm |
2-DIN kit Citroën C3(S)/DS3(S) ratbetj./antenne/USB
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724674040 |
| Vægt (Emb.) | 456g |
| Rumfang (Emb.) | 0.006061 |
| Bredde (Emb.) | 190mm |
| Længde (Emb.) | 290mm |
| Højde (Emb.) | 110mm |
2-DIN kit Citroën C3(S)/DS3(S) ratbetj./antenne/USB
Dette installationskit er designet til at erstatte OEM-hovedenheder og passer til en række Citroen-modeller. Mange bilproducenter installerer bilspecifikke hovedenheder for at matche instrumentpanelets visuelle design. Installationskittet inkluderer alle nødvendige komponenter til udskiftning af en OEM-hovedenhed.
Afhængigt af bilens udstyr medfølger alle adapters og interfaces, som er nødvendige for korrekt funktion af retrofit-enheden og for at bevare bilens funktioner. SWC-tilslutningskits leverer alle nødvendige analoge signaler til drift af en retrofit-hovedenhed.
- Bus: CAN Bus
- Blå: +12V antenne remote
- HU-display cutout: 171 mm x 99 mm
- Farve: Sort
Passer til:
- Citroen C3 (S) 01/2010 – 03/2013
- Citroen C3 (S) 04/2013 – 01/2017
- Citroën DS3 (S) 03/2010 – 07/2014
For mere info - Klik her
2-DIN kit Citroën C3(S)/DS3(S) ratbetj./antenne/USB
Dette installationskit er designet til at erstatte OEM-hovedenheder og passer til en række Citroen-modeller. Mange bilproducenter installerer bilspecifikke hovedenheder for at matche instrumentpanelets visuelle design. Installationskittet inkluderer alle nødvendige komponenter til udskiftning af en OEM-hovedenhed.
Afhængigt af bilens udstyr medfølger alle adapters og interfaces, som er nødvendige for korrekt funktion af retrofit-enheden og for at bevare bilens funktioner. SWC-tilslutningskits leverer alle nødvendige analoge signaler til drift af en retrofit-hovedenhed.
Nogle bilfunktioner eller indstillinger understøttes muligvis ikke. Kontrollér altid OEM-hovedenheden og bilens indstillinger for tilgængelige funktioner før installation. Afhængigt af bilens udstyr og retrofit-hovedenhedens funktioner og software, kan enkelte funktioner udelades eller erstattes af alternative funktioner. Sammenlign de viste kabelstik med bilens stik for at sikre korrekt pasform visuelt og teknisk. Kontrollér, at en af de listede OEM-hovedenheder oprindeligt var installeret. Test bilens funktioner, indstillinger og SWC-funktioner inden den endelige montering.
Tekniske oplysninger
- Bus: CAN Bus
- Tilslutninger:
- 40 Pin Quadlock Citroen / Peugeot
- OEM SWC > 3,5 mm Jack / løse ledninger
- OEM antenne Fakra(m) > DIN(m)
- OEM AUX > RCA(m) rød/hvid
- OEM bagkamera > RCA(m) gul
- OEM USB > USB A
- Blå: +12V antenne remote
- HU-display cutout: 171 mm x 99 mm
- Farve: Sort
Kompatibilitet
- Biler med Blaupunkt / Continental / Siemens VDO RD4 OEM HU med volumenknap
- Biler med PDC bag
Ikke kompatible med:
- Continental RD45 OEM HU med volumenknap*
- Magneti Marelli RT3 / Harman Becker OEM Sat Nav med volumenknap
- JBL OEM forstærket system
Yderligere bemærkninger:
- Biler uden OEM baghøjttalere: PDC-chimes skal tilsluttes til baghøjttaleroutput; ændring af front/bag højttalerforbindelse på ISO-stik kan være nødvendig.
- Biler med PDC switch: PDC-chimes funktion skal aktiveres.
- Biler med ECO-mode: Tilslut +12V konstant strøm (klemme 30) til batteri med sikring.
Leverede signaler
- Rød: +12V tænding, klemme 15
- Orange: +12V belysning, klemme 58
- Lilla/hvid: +12V bakgear signal
- Pink: Hastighedspulssignal
- Grøn: GND parkeringsbremse signal
Maks belastning: 250 mA
- Strømkrav >250 mA:
- 1 relæ: spolemodstand ≥ 75 Ohm
- 2 relæer: spolemodstand ≥ 150 Ohm
SWC support:
- PDC bag understøttet
- Bilens indstillinger understøttet
*Biler med RD45 OEM HU SWC Citroen/Fiat/Peugeot/Toyota 40 Pin Quadlock > vare: 42b-3444741
**Biler med RD45 OEM HU Chimes Interface BMW/Citroen/Peugeot/Fiat/Ford/Volvo > vare: can-pdc

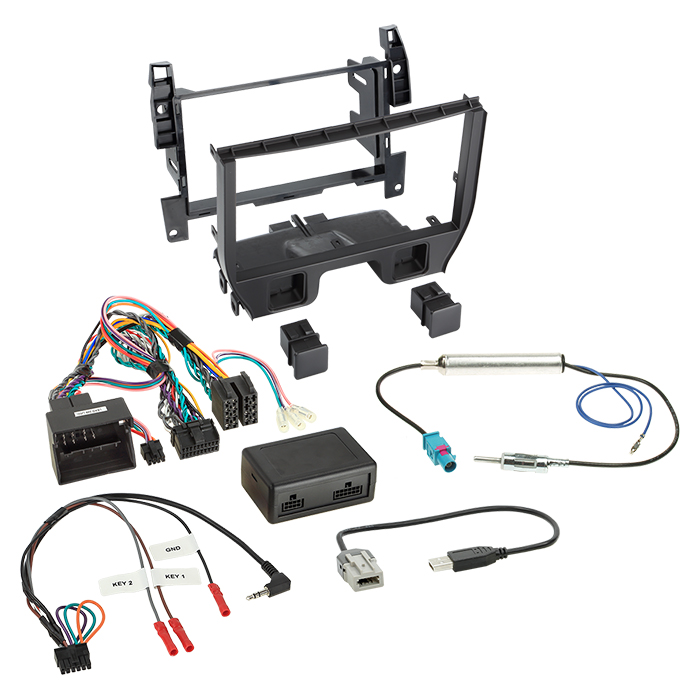

Medfølger i leveringen
- 2-DIN facia plate Citroen C3(S) 2010-2017 / DS3(S) 2010-2014 > vare: 381040-16
- SWC Citroen/Peugeot 40Pin Quadlock Multilead PDC bag bulk > vare: 42xpg013-0
- USB Adapter Citroen/Peugeot/Toyota (forskellige biler) > vare: 44-1041-001
- Antenneadapter Fakra(m) > DIN(m) 12V phantom power bulk > vare: 1524-03-0
Generelle installationsinstruktioner
Kontrol:
- Kontrollér alle funktioner og bilindstillinger på OEM HU.
- Frakobl OEM HU uden spænding.
- Kontrollér alle interfaceforbindelser for korrekthed uden spænding.
Tilslutningsrækkefølge:
- Kontrollér interface-indstillinger og hardwarekonfiguration uden spænding.
- Kontrollér konfigurationen af HU-tilslutningskablet uden spænding.
- Tilslut HU-kablet ifølge retrofit HU-manualen.
- Tilslut alle øvrige forbindelser ifølge manualen.
- Tilslut hele installationen med hovedforbindelsen sidst.
- Konfigurer software i interfacet i henhold til manualen.
- Konfigurer retrofit HU for ratbetjening, kamera, handsfree, antenne phantom powering m.m.
- Test funktion af ratbetjening og bil.
Ændringer og alternative tilslutninger:
- Skal ske uden spænding.
- Genforbindelse følger ovenstående procedure.
Ved fejl:
- Geninstaller OEM HU
- Betjen OEM HU
- Etabler CAN Bus-nedlukning
- Kontrollér hardwarekonfiguration af interfacet
- Genforbind efter CAN Bus-nedlukning
Bemærk:
- Alle yderligere tilslutninger, ændringer eller alternative kabeltilslutninger må kun udføres af uddannet fagperson.
- Ændringer foretages på brugerens eget ansvar og kan påvirke funktion, producentgaranti og sikkerhed.
- Modifikationer til fabriksmonterede ledningsnet kan ugyldiggøre produktets garanti.
Passer til:
- Citroen C3 (S) 01/2010 – 03/2013
- Citroen C3 (S) 04/2013 – 01/2017
- Citroën DS3 (S) 03/2010 – 07/2014
