2-DIN kit Citroen/Fiat/Opel/Peugeot m/OEM HU ratbetj.

2-DIN kit Citroen/Fiat/Opel/Peugeot m/OEM HU ratbetj.

Dette 2-DIN installationskit er designet til at erstatte OEM-hovedenheder og passer til en række modeller fra Citroen, Fiat, Opel og Peugeot. Mange bilproducenter installerer bilspecifikke hovedenheder, så de matcher instrumentpanelets visuelle udtryk. Installationskittet inkluderer alle nødvendige komponenter til udskiftning af en OEM-hovedenhed.

Afhængigt af bilens udstyr medfølger alle nødvendige adapters og interfaces for korrekt funktion af retrofit-enheden og for at bevare bilens funktioner. SWC-tilslutningskits leverer alle nødvendige analoge signaler til drift af en retrofit-hovedenhed. Bemærk, at ikke alle bilfunktioner nødvendigvis understøttes – eksempelvis Trailer Assist, E Call eller andre førerassistentsystemer. Kontrollér altid OEM-hovedenheden og bilens indstillinger for tilgængelige funktioner før installation.

Sammenlign de viste kabelstik med bilens stik for at sikre, at de passer både visuelt og teknisk. Kontrollér også, om en af de listede OEM-hovedenheder oprindeligt var installeret. Test bilens funktioner, indstillinger og SWC-funktioner, inden den endelige montering.

Vigtige tilslutninger:

• CAN Bus
• 52-pin Fiat connector
• OEM antenne Fakra(f) > DIN(m)
• OEM SWC > 42ctmultilead3
• OEM bagkamera > RCA(m) gul

Specielle instruktioner:

• Køretøjer med Continental 250VP1 / 250VP2 OEM HU eller Daiichi OEM HU kan kræve justering af dip-switches under kredsløbets printkort.
• Dip-switches skal indstilles spændingsløst. Efter ændring skal CAN Bus nedlukkes.
• Køretøjer med softwarepakker, der ikke er kompatible, kan vise vedvarende fejlmeddelelser.

Begrænsninger:

• Bilindstillinger understøttes ikke i alle tilfælde
• Førerassistentsystemer understøttes ikke
• Højbeam-assistance understøttes ikke
• Justering af dato/tid understøttes ikke

Signaler, der leveres:

• Rød: +12V tænding, klemme 15
• Orange: +12V belysning, klemme 58
• Lilla/hvid: +12V bakgear signal
• Pink: Hastighedspulssignal
• Grøn: GND parkeringsbremse signal

Belastning:

• Maksimal output: 100 mA
• Ved strømkrav >100 mA:
  • 1 relæ: spolemodstand ≥ 75 Ohm
  • 2 relæer: spolemodstand ≥ 150 Ohm

SWC:

• Køretøjer med Daiichi OEM HU og sorte kabler: Adapterkablet på førersiden skal demonteres
• Køretøjer med direktefarvede kabler til Daiichi HU: Kontakt support

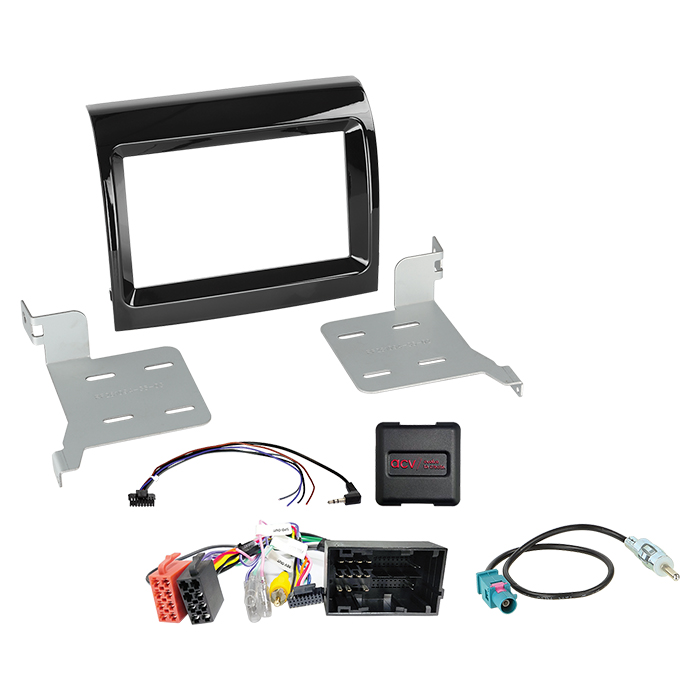

Medfølger i leveringen:

• 2-DIN facia plate Citroen/Fiat/Opel/Peugeot med OEM HU > varenr.: 381094-35-1
• SWC Citroen/Fiat/Opel/Peugeot VP1/VP2/Daiichi 52-pin > varenr.: 42sfa019
• SWC-kabel 42s/acv Multilead forskellige HU/Pioneer 2022> > varenr.: 42ctmultilead3
• Antenneadapter Fakra(m) > DIN(m) passiv > varenr.: 1524-01

Installation:

1. Kontrollér alle funktioner og bilindstillinger på OEM HU.
2. Frakobl OEM HU spændingsløst.
3. Kontrollér alle interfaceforbindelser for korrekthed spændingsløst.
4. Tilslut HU-kablet ifølge manualen.
5. Tilslut øvrige forbindelser.
6. Tilslut hele installationen med hovedforbindelsen sidst.
7. Konfigurer software i interfacet ifølge manualen.
8. Konfigurer retrofit HU og test funktion af ratbetjening, kamera, handsfree-kit og antenne.

• Ændringer af konfiguration eller kabelforbindelser må kun udføres af uddannet fagperson. Modifikationer udføres på brugerens eget ansvar og kan påvirke funktion, garanti og sikkerhed.

Passer til:

• Citroen Jumper (250) 05/2014 - 10/2022*
• Citroen Jumper (250) 10/2022 - 06/2024*
• Citroen e-Jumper (259) 10/2021 - 06/2024*
• Citroen Relay (250) 2006 - 2024
• Fiat 500 (ZAF 312) 07/2016 - 2023
• Fiat 500L (ZAF 199) 10/2012 - 07/2017
• Fiat 500L (ZAF 199) 07/2017 - 03/2022
• Fiat Doblo (ZAF 263) 01/2015 - 06/2022
• Fiat Ducato (ZFA 250) 05/2014 - 11/2021*
• Opel Movano Cargo C (Y) 10/2021 - 01/2024*
• Opel Movano Electric Cargo C (Y) 10/2021 - 01/2024*
• Peugeot Boxer (Y) 09/2014 - 12/2019*
• Peugeot Boxer (Y) 08/2018 - 06/2024*
• Peugeot e-Boxer (Y) 10/2021 - 06/2024*
