2-DIN kit Citroen/Fiat/Opel/Peugeot ratbetj./antenne

2-DIN kit Citroen/Fiat/Opel/Peugeot ratbetj./antenne

Dette ACV premium kvalitet 2-DIN installationskit er designet til at erstatte OEM-hovedenheder og passer til en række modeller fra Citroen, Fiat, Opel og Peugeot. Mange bilproducenter installerer bilspecifikke hovedenheder for at matche instrumentpanelets visuelle udtryk. Installationskittet inkluderer alle nødvendige komponenter til udskiftning af en OEM-hovedenhed.

Afhængigt af bilens udstyr medfølger alle adapters og interfaces, som er nødvendige for korrekt funktion af retrofit-enheden og for at bevare bilens funktioner. Bemærk, at ikke alle bilfunktioner understøttes – fx Trailer Assist, E Call eller andre førerassistentsystemer. Kontrollér altid OEM-hovedenheden og bilens indstillinger for tilgængelige funktioner før installation.

Sammenlign de viste kabelstik med bilens stik for at sikre, at de passer både visuelt og teknisk. Kontrollér også, om en af de listede OEM-hovedenheder oprindeligt var installeret. Test bilens funktioner, indstillinger og SWC-funktioner, inden den endelige montering.

• Farve: Piano sort
• HU-display cutout: 172 mm x 98,5 mm

Vigtige tilslutninger:

• CAN Bus
• 52-pin Fiat connector
• OEM SWC → 3,5 mm Jack / løse ledninger
• OEM antenne Fakra(f) → DIN(m)
• OEM bagkamera → RCA(m) gul

Specielle instruktioner:

• Køretøjer med Continental 250VP1 / 250VP2, UConnect eller Daiichi OEM HU kan kræve justering af dip-switches under printkortet. Efter ændring skal CAN Bus nedlukkes.
• SWC-knapper: 2 x 4 kontrolfunktioner på rattet.
• Køretøjer med fejlvisning på tripmeter efter installation kræver justering af dip-switches spændingsløst.

Begrænsninger:

• Ikke alle bilindstillinger understøttes.
• Førerassistentsystemer understøttes ikke.
• Højbeam-assistance understøttes ikke.
• Justering af dato/tid understøttes ikke.

Signaler, der leveres:

• Rød: +12V tænding, klemme 15
• Orange: +12V belysning, klemme 58
• Lilla/hvid: +12V bakgear signal
• Pink: hastighedspulssignal
• Grøn: GND parkeringsbremse signal

Belastning:

• Maksimal output: 250 mA
• Ved strømkrav > 250 mA:
  • 1 relæ: spolemodstand ≥ 75 Ohm
  • 2 relæer: spolemodstand ≥ 150 Ohm

SWC:

• Køretøjer med Daiichi OEM HU og sorte kabler: adapterkablet på førersiden skal demonteres
• Køretøjer med direktefarvede Daiichi-kabler: kontakt support

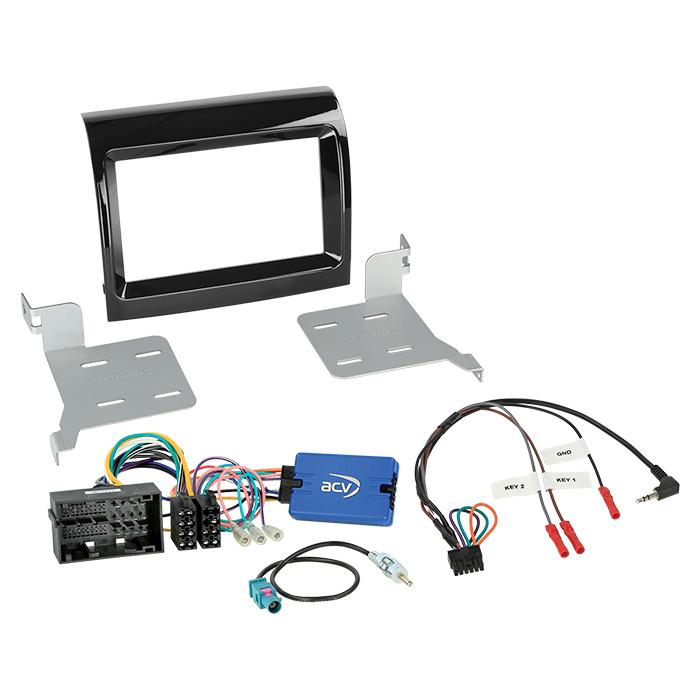

Medfølger i leveringen:

• 2-DIN facia plate Citroen/Fiat/Opel/Peugeot med OEM HU
• SWC Alfa/Citroen/Fiat/Opel/Peugeot 52Pin Multilead
• Antenneadapter Fakra(m) → DIN(m) passiv

Installation:

1. Kontrollér alle funktioner og bilindstillinger på OEM HU.
2. Frakobl OEM HU spændingsløst.
3. Kontrollér alle interfaceforbindelser for korrekthed.
4. Tilslut HU-kablet og øvrige forbindelser ifølge manual.
5. Tilslut hele installationen med hovedforbindelsen sidst.
6. Konfigurer software i interfacet.
7. Konfigurer retrofit HU og test funktion af ratbetjening, kamera, handsfree-kit og antenne.
8. Test bilens funktioner.

Vigtigt:

• Ændringer af konfiguration eller kabelforbindelser må kun udføres af uddannet fagperson. Alle modifikationer udføres på brugerens eget ansvar og kan påvirke funktion, garanti og sikkerhed.

Passer til:

• Citroen Jumper (250) 05/2014 - 10/2022*
• Citroen Jumper (250) 10/2022 - 06/2024*
• Citroen e-Jumper (259) 10/2021 - 06/2024*
• Citroen Relay (250) 2006 - 2024
• Fiat 500 (ZAF 312) 07/2016 - 2023
• Fiat 500L (ZAF 199) 10/2012 - 07/2017
• Fiat 500L (ZAF 199) 07/2017 - 03/2022
• Fiat Doblo (ZAF 263) 01/2015 - 06/2022
• Fiat Ducato (ZFA 250) 05/2014 - 11/2021*
• Opel Movano Cargo C (Y) 10/2021 - 01/2024*
• Opel Movano Electric Cargo C (Y) 10/2021 - 01/2024*
• Peugeot Boxer (Y) 09/2014 - 12/2019*
• Peugeot Boxer (Y) 08/2018 - 06/2024*
• Peugeot e-Boxer (Y) 10/2021 - 06/2024*
