Dette installationskit er designet til at erstatte OEM-hovedenheder og passer til flere Fiat-modeller. Mange bilproducenter installerer bilspecifikke hovedenheder for at matche instrumentpanelets visuelle udtryk. Installationskits inkluderer alle nødvendige komponenter til udskiftning af en OEM-hovedenhed.

Afhængigt af bilens udstyr medfølger alle adapters og interfaces, som er nødvendige for korrekt funktion af retrofit-enheden og for at bevare bilens funktioner. SWC-tilslutningskits leverer alle nødvendige analoge signaler til drift af en retrofit-hovedenhed. Bemærk, at ikke alle bilfunktioner eller indstillinger nødvendigvis understøttes. Kontrollér altid OEM-hovedenheden og bilens indstillinger for tilgængelige funktioner før installation.

Sammenlign de viste kabelstik med bilens stik for at sikre korrekt pasform visuelt og teknisk. Kontrollér også, om en af de listede OEM-hovedenheder oprindeligt var installeret. Test bilens funktioner, indstillinger og SWC-funktioner inden den endelige montering.

• Bus: CAN Bus
• Tilslutninger: ISO / Mini ISO, OEM SWC > 3,5 mm Jack / løse ledninger
• OEM antenne > DIN(m)
• Blå: +12V Amp remote

Kompatible biler og systemer:

• Biler med Blaupunkt / Delphi / VDO OEM HU
• Biler med 2-DIN OEM HU
• Biler med CAN Bus i ISO Power connector
• Biler med Euro5 emissionsstandard
• Biler med Blue&Me: modulet skal forblive installeret

Installation kan være betinget af tilpasning af OEM ventilationskanal med værktøj (se manual).

• Farve: Piano sort
• HU-display cutout: 173 mm x 98 mm
• Dip switch-indstillinger: Se manualen fra retrofit-enhedens producent.

Signaler der leveres:

• Rød: +12V tænding, klemme 15
• Orange: +12V belysning, klemme 58
• Lilla/hvid: +12V bakgear signal
• Pink: hastighedspulssignal
• Grøn: GND parkeringsbremse signal

Belastning:

• Maks output: 250 mA
• Strømkrav > 250 mA:
  • 1 relæ: spolemodstand ≥ 75 Ohm
  • 2 relæer: spolemodstand ≥ 150 Ohm

SWC:

• PDC bag understøttet
• Bilindstillinger understøttet

Valgfrit: Active system adapter Alfa Romeo/Lancia ISO>ISO > varenr.: 13-1001-50

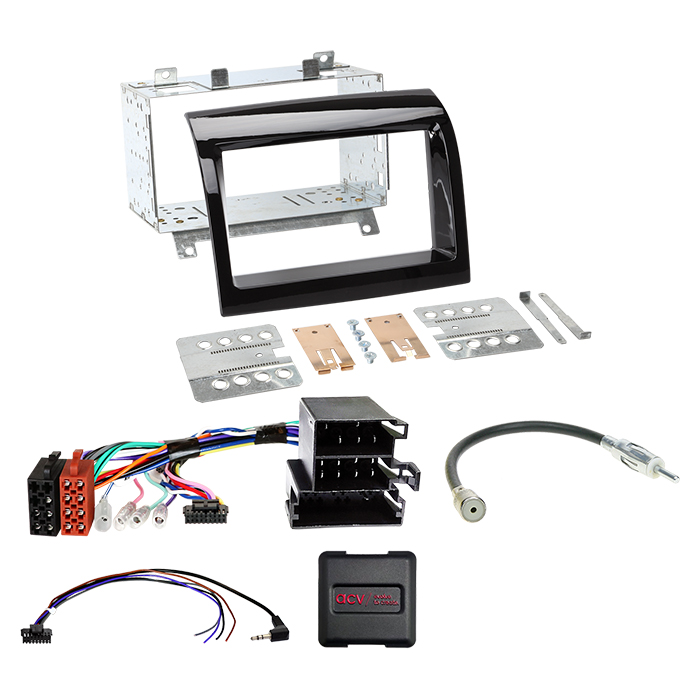

Medfølger i leveringen:

• 2-DIN facia plate Citroen/Fiat/Peugeot 2011-2014 piano > varenr.: 381094-27
• SWC Citroen/Fiat/Opel/Peugeot ISO/Mini ISO Multilead bulk > varenr.: 42sfa004-0
• Antenneadapter ISO(f) > DIN(m) 25 cm bulk > varenr.: 1503-00-0

Generelle installationsinstruktioner:

1. Kontrollér alle funktioner og bilindstillinger på OEM HU.
2. Frakobl OEM HU uden spænding.
3. Kontrollér alle interfaceforbindelser for korrekthed uden spænding.
4. Tilslut HU-kablet ifølge retrofit HU-manualen.
5. Tilslut øvrige forbindelser ifølge manualen.
6. Tilslut hele installationen til bilen med hovedforbindelsen sidst.
7. Konfigurer software i interfacet ifølge instruktionerne.
8. Konfigurer retrofit HU ifølge instruktioner for ratbetjening, kamera, handsfree-kit, antenne phantom powering m.m.
9. Test funktion af ratbetjening og bil.

Ændringer i konfiguration eller genforbindelse:

• Skift konfiguration uden spænding.
• Genforbindelse følger ovenstående procedure.

Ved fejl i interface eller bil:

• Geninstaller OEM HU
• Betjen OEM HU
• Etabler CAN Bus-nedlukning
• Kontrollér hardwarekonfigurationen af interfacet
• Genforbind efter CAN Bus-nedlukning

Vigtigt:

• Flere tilslutninger, ændringer eller alternative kabelforbindelser må kun udføres af uddannet fagperson.
• Alle ændringer foretages på brugerens eget ansvar og kan påvirke funktion, producentgaranti og sikkerhed.
• Modifikationer af fabriksmonteret ledningsnet kan ugyldiggøre produktets garanti.

Passer til:

• Citroen Jumper (250) 11/2011 - 05/2014
• Citroen Relay (250) 2011 - 2014
• Fiat Ducato (ZAF 250) 06/2011 - 05/2014
• Peugeot Boxer (Y) 07/2011 - 05/2014
