2-DIN kit Citroen/Fiat/Peugeot/Toyota RD4-HU ratbetj.

2-DIN kit Citroen/Fiat/Peugeot/Toyota RD4-HU ratbetj.

Dette installationskit er designet til at erstatte OEM-hovedenheder og passer til en række modeller fra Citroen, Fiat, Peugeot og Toyota. Mange bilproducenter installerer bilspecifikke hovedenheder for at matche instrumentpanelets visuelle udtryk. Installationskits inkluderer alle nødvendige komponenter til udskiftning af en OEM-hovedenhed.

Afhængigt af bilens udstyr medfølger alle adapters og interfaces, som er nødvendige for korrekt funktion af retrofit-enheden og for at bevare bilens funktioner. Kontrollér altid installationsvejledningen for de enkelte komponenter. SWC-tilslutningskits leverer alle nødvendige analoge signaler til drift af en retrofit-hovedenhed.

I nogle tilfælde understøttes ikke alle bilfunktioner, fx Trailer Assist, E Call eller andre førerassistancesystemer. Kontrollér OEM-hovedenheden og bilens indstillinger for tilgængelige funktioner før installation.

Sammenlign de viste kabelstik med bilens stik for at sikre korrekt pasform visuelt og teknisk. Kontrollér også, om en af de listede OEM-hovedenheder oprindeligt var installeret. Test bilens funktioner, indstillinger og SWC-funktioner inden den endelige montering.

Bemærk:

• Bus: CAN Bus
• Tilslutninger:
  • 40 Pin Quadlock Citroen / Peugeot
  • OEM SWC > 3,5 mm Jack / løse ledninger
  • OEM antenne Fakra(m) > DIN(m)
  • OEM AUX > RCA(m) rød/hvid
  • RCA(m) gul ikke tilsluttet
• Blå: +12V antenne remote
• Farve: sort
• HU-display cutout: 173 mm x 98,5 mm

Specielle funktioner og kompatibilitet:

• Facia plate med 2-DIN installationskit
• Kompatible biler med: Blaupunkt / Continental / Siemens VDO RD4 OEM HU med volumenknap, Clarion MQ-RD6 OEM HU med monokrom skærm og central rotary knob, PDC bag
• Ikke kompatible biler: Bosch OEM HU, Continental RD45 OEM HU med volumenknap, Magneti Marelli RT3 / RT6 / Harman Becker OEM Sat Nav, JBL OEM forstærket system
• Biler uden OEM baghøjttalere: PDC-chimes tilsluttes til baghøjttaler output, ændring af front/bag højttalerforbindelse på ISO-stik nødvendig
• Biler med Peugeot CC, Continental RD45 OEM HU med volumenknap eller PDC switch: SWC og PDC-funktion understøttes
• Biler med ECO-mode: tilslut +12V konstant strøm (klemme 30) til batteri sikret
• Dip switch-indstillinger: Se manualen fra retrofit-enhedens producent

Signaler der leveres:

• Rød: +12V tænding, klemme 15
• Orange: +12V belysning, klemme 58
• Lilla/hvid: +12V bakgear signal
• Pink: hastighedspulssignal
• Grøn: GND parkeringsbremse signal

Belastning:

• 250 mA maks.
• Strømkrav > 250 mA:
  • 1 relæ: spolemodstand ≥ 75 Ohm
  • 2 relæer: spolemodstand ≥ 150 Ohm

SWC:

• Bilstyring understøttet
• PDC bag understøttet

Medfølger i leveringen:

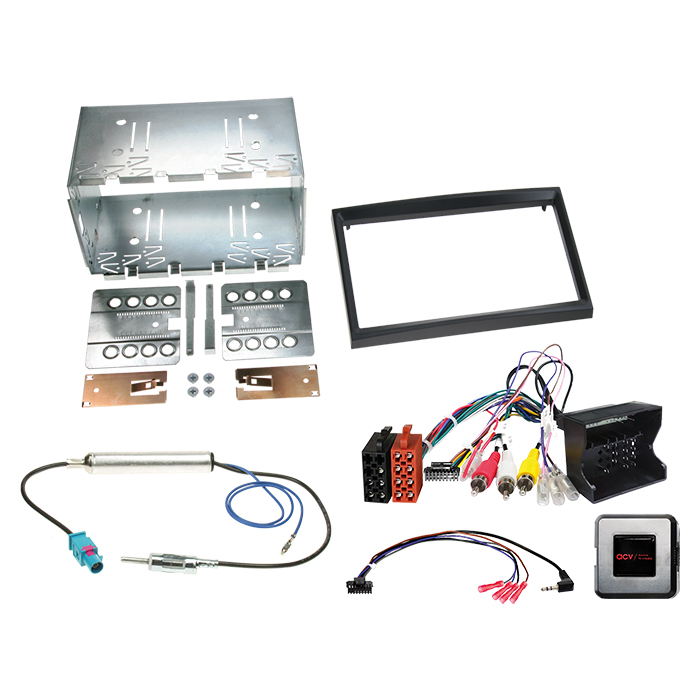

• 2-DIN facia plate Citroen/Fiat/Peugeot/Toyota sort > varenr.: 381040-02-1
• SWC Citroen/Peugeot 40Pin Quadlock Multilead PDC bag bulk > varenr.: 42xpg013-0
• Antenneadapter Fakra(m) > DIN(m) 12V phantom power bulk > varenr.: 1524-03-0

Generelle installationsinstruktioner:

Kontrol:

1. Kontrollér alle funktioner og bilindstillinger på OEM HU
2. Frakobl OEM HU uden spænding
3. Kontrollér alle interfaceforbindelser for korrekthed uden spænding

Tilslutning og rækkefølge:

1. Kontrollér indstillinger og hardwarekonfiguration af interfacet uden spænding
2. Kontrollér konfigurationen af HU-tilslutningskablet uden spænding
3. Tilslut HU-tilslutningskablet ifølge retrofit HU-manualen
4. Tilslut øvrige forbindelser ifølge manualen
5. Tilslut hele installationen med hovedforbindelsen sidst
6. Konfigurer software i interfacet i henhold til manualen
7. Konfigurer retrofit HU ifølge instruktioner for ratbetjening, kamera, handsfree-kit, antenne phantom powering m.m.
8. Test funktion af ratbetjening og bil

Ændringer i konfiguration:

• Skal ske uden spænding
• Reconnection følger ovenstående procedure

Ved fejl i interface eller bil:

1. Geninstaller OEM HU
2. Betjen OEM HU
3. Etabler CAN Bus-nedlukning
4. Kontrollér hardwarekonfigurationen af interfacet
5. Genforbind efter CAN Bus-nedlukning

Vigtigt:

• Yderligere tilslutninger, ændringer, alternative tilslutninger eller løse kabeltilslutninger må kun udføres af uddannet fagperson
• Alle ændringer foretages på brugerens eget ansvar og kan påvirke funktion, producentgaranti og sikkerhed
• Modifikationer til det fabriksmonterede ledningsnet kan ugyldiggøre produktets garanti

Passer til:

• Citroen Berlingo (7) 06/2008 - 03/2012
• Citroen Berlingo (7) 04/2012 - 05/2015
• Citroen Berlingo (7) 06/2015 - 06/2018
• Citroen C2 (J) 12/2004 - 12/2009
• Citroen C3 (F) 10/2005 - 01/2010
• Citroen C3 Pluriel (H) 01/2003 - 04/2008
• Citroen C3 Pluriel (H) 04/2008 - 02/2010
• Citroen Jumpy (X) 02/2007 - 03/2012
• Citroen Jumpy (X) 03/2012 - 05/2016
• Fiat Scudo (ZAF 270) 02/2007 - 07/2016
• Peugeot 207 (W) 06/2006 - 06/2009
• Peugeot 207 (W) 06/2009 - 07/2015
• Peugeot 307 (3/3 Break/3 SW/3 CC) 06/2005 - 03/2009
• Peugeot Expert (X) 02/2007 - 03/2012
• Peugeot Expert (X) 03/2012 - 08/2016
• Peugeot Partner / Partner Tepee (7) 05/2008 - 03/2012
• Peugeot Partner / Partner Tepee (7) 03/2012 - 04/2015
• Toyota ProAce 06/2013 - 07/2016
