2-DIN kit Citroen/Fiat/Peugeot/Toyota RD4 HU ratbetj.

2-DIN kit Citroen/Fiat/Peugeot/Toyota RD4 HU ratbetj.

Dette installationskit er designet til at erstatte OEM-hovedenheder og passer til en række modeller fra Citroen, Fiat, Peugeot og Toyota. Mange bilproducenter installerer bilspecifikke hovedenheder for at matche instrumentpanelets visuelle udtryk. Installationskits inkluderer alle nødvendige komponenter til udskiftning af en OEM-hovedenhed.

Afhængigt af bilens udstyr medfølger alle adapters og interfaces, som er nødvendige for korrekt funktion af retrofit-enheden og for at bevare bilens funktioner. SWC-tilslutningskits leverer alle nødvendige analoge signaler til drift af en retrofit-hovedenhed. Bemærk, at ikke alle bilfunktioner eller indstillinger nødvendigvis understøttes. Kontrollér altid OEM-hovedenheden og bilens indstillinger for tilgængelige funktioner før installation.

Sammenlign de viste kabelstik med bilens stik for at sikre korrekt pasform visuelt og teknisk. Kontrollér også, om en af de listede OEM-hovedenheder oprindeligt var installeret. Test bilens funktioner, indstillinger og SWC-funktioner inden den endelige montering.

Tekniske oplysninger:

• Bus: CAN Bus
• Tilslutninger:
  • 40 Pin Quadlock Citroen / Peugeot
  • OEM SWC > 3,5 mm Jack / løse ledninger
  • OEM antenne Fakra(m) > DIN(m)
  • OEM AUX > RCA(m) rød/hvid
  • OEM bagkamera > RCA(m) gul
• Blå: +12V antenne remote
• Farve: sort
• HU-display cutout: 173 mm x 98,5 mm

Kompatibilitet:

• Facia plate med 2-ISO installationskit
• Biler med Blaupunkt / Continental / Siemens VDO RD4 OEM HU med volumenknap
• Biler uden Bosch OEM HU, Continental RD45 OEM HU med volumenknap, Magneti Marelli RT3 / RT6 / Harman Becker OEM Sat Nav, JBL OEM forstærket system
• Biler med PDC bag: Chimes Interface Citroen/Fiat/Peugeot > vare: can-pdc
• Biler med PDC switch: PDC-chimes funktion skal aktiveres
• Biler med ECO-mode: +12V konstant strøm (klemme 30) til batteri sikret

Signaler der leveres:

• Rød: +12V tænding, klemme 15
• Orange: +12V belysning, klemme 58
• Lilla/hvid: +12V bakgear signal
• Pink: hastighedspulssignal
• Grøn: GND parkeringsbremse signal

Belastning:

• Maks output: 250 mA
• Krav > 250 mA:
  • 1 relæ: spolemodstand ≥ 75 Ohm
  • 2 relæer: spolemodstand ≥ 150 Ohm

SWC:

• Bilstyring understøttet
• PDC bag understøttet
• SWC Citroen/Peugeot 40Pin Quadlock Multilead PDC bag > vare: 42xpg013
• Biler med RD45 OEM HU: SWC Citroen/Fiat/Peugeot/Toyota 40 Pin Quadlock > vare: 42b-3444741

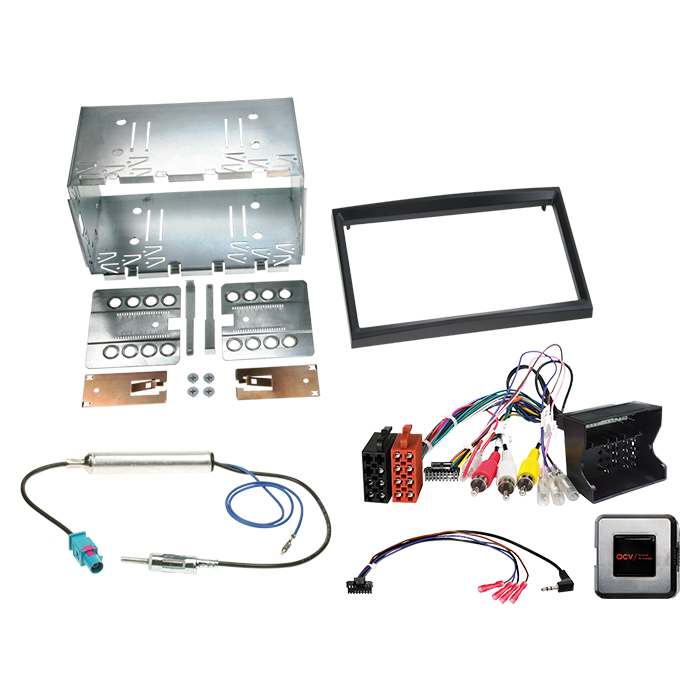

Medfølger i leveringen:

• 2-DIN facia plate Citroen/Fiat/Peugeot/Toyota sort > vare: 381040-02-1
• SWC Citroen/Fiat/Peugeot/Toyota Multilead RD4 OEM HU bulk > vare: 42xpg007-0
• Antenneadapter Fakra(m) > DIN(m) 12V phantom power bulk > vare: 1524-03-0

Generelle installationsinstruktioner:

1. Kontrollér alle funktioner og bilindstillinger på OEM HU.
2. Frakobl OEM HU uden spænding.
3. Kontrollér alle interfaceforbindelser for korrekthed uden spænding.
4. Tilslut HU-kablet ifølge retrofit HU-manualen.
5. Tilslut øvrige forbindelser ifølge manualen.
6. Tilslut hele installationen med hovedforbindelsen sidst.
7. Konfigurer software i interfacet og retrofit HU ifølge manual.
8. Test funktion af ratbetjening og bil.

Ændringer eller alternative tilslutninger:

• Skal ske uden spænding.
• Reconnection følger ovenstående procedure.
• I tilfælde af fejl: geninstaller OEM HU, kontroller hardwarekonfiguration, etabler CAN Bus-nedlukning, genforbind ifølge manual.

Bemærk:

• Yderligere tilslutninger, ændringer eller alternative kabeltilslutninger må kun udføres af uddannet fagperson.
• Alle ændringer foretages på brugerens eget ansvar og kan påvirke funktion, producentgaranti og sikkerhed.
• Modifikationer til fabriksmonterede ledningsnet kan ugyldiggøre produktets garanti.

Passer til:

• Citroen Berlingo (7) 06/2008 – 03/2012
• Citroen Berlingo (7) 04/2012 – 05/2015
• Citroen Berlingo (7) 06/2015 – 06/2018
• Citroen C2 (J) 12/2004 – 12/2009
• Citroen C3 (F) 10/2005 – 01/2010
• Citroen C3 Pluriel (H) 01/2003 – 04/2008
• Citroen C3 Pluriel (H) 04/2008 – 02/2010
• Citroen Jumpy (X) 02/2007 – 03/2012
• Citroen Jumpy (X) 03/2012 – 05/2016
• Fiat Scudo (ZAF 270) 02/2007 – 07/2016
• Peugeot 207 (W) 06/2006 – 06/2009
• Peugeot 207 (W) 06/2009 – 07/2015
• Peugeot 307 (3 / 3 Break / 3 SW / 3 CC) 06/2005 – 03/2009
• Peugeot Expert (X) 02/2007 – 03/2012
• Peugeot Expert (X) 03/2012 – 08/2016
• Peugeot Partner / Partner Tepee (7) 05/2008 – 03/2012
• Peugeot Partner / Partner Tepee (7) 03/2012 – 04/2015
• Toyota ProAce 06/2013 – 07/2016
