2-DIN kit Dacia/Fiat/Nissan/Opel/Renault sort ratbetj.

2-DIN kit Dacia/Fiat/Nissan/Opel/Renault sort ratbetj.

Mange bilproducenter installerer fabriks-specifikke head units, der matcher bilens dashboard-design. Dette installationskit indeholder alle nødvendige komponenter til at udskifte din OEM head unit og samtidig bevare bilens originale funktioner.

Afhængigt af bilens udstyr inkluderer leveringen alle adaptere og interfaces, der kræves for at drifte den nye enhed og genskabe bilens funktioner.

Vigtigt før installation:

• Tjek installationanbefalingerne for de enkelte komponenter.
• Ikke alle bilfunktioner understøttes i alle tilfælde, fx Trailer Assist, E Call eller andre førerassistancesystemer.
• Kontroller OEM HU og bilens indstillinger for tilgængelige funktioner før installation.
• Afhængigt af bilens udstyr samt funktioner og software i retrofit HU, kan enkelte funktioner udelades eller erstattes af andre funktioner.
• Sammenlign kabelforbindelserne i billederne med bilens kabler for at sikre korrekt pasform både teknisk og visuelt.
• Kontroller om en af de listede OEM head units oprindeligt var installeret.
• Test bilens funktioner, indstillinger og SWC-funktionalitet før endelig montering.

Tekniske oplysninger:

• Type: Analog
• Connector: 12 Pin / 24 Pin / 6 Pin Dacia
• SWC connector: OEM SWC > 3,5mm Jack / løs ledning
• Antenne connector: OEM Fakra(m) > DIN(m)
• Farve: Sort
• Monteringshul HU-display: 172mm x 98,5mm

Bemærk:

• Tilpasning af grå OEM-connector kan være nødvendig med værkstedsværktøj.
• Fungerer med OEM Sat Nav og 2-DIN OEM HU.
• Facia plate er nødvendig til biler med åbent dashboard eller 1-DIN OEM HU for at installere OEM Sat Nav.
• Specielle køretøjer, fx Dacia 2017> med Visteon RO13-X07 uden CAN Bus, anvender SWC 20Pin/32Pin Nissan.
• Pin-konfiguration for OEM kamera og +6V forsyning skal kontrolleres med målinger før installation.

Signaler:

• Rød: +12V tænding (klemme 15)
• Orange: +12V belysning (klemme 58)
• Lilla/hvid: +12V bakgear signal
• Pink: Speed pulse signal
• Grøn: GND parkeringsbremse

SWC:

• Understøtter bilindstillinger og funktioner afhængigt af HU-modellen.

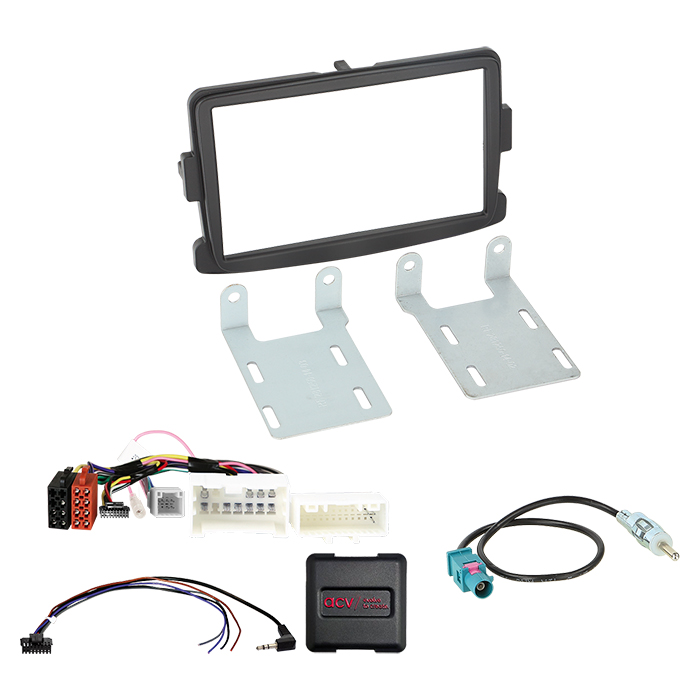

Omfang af levering:

• 2-DIN facia plate Dacia/Fiat/Nissan/Opel/Renault sort (artikel: 381250-14-1)
• SWC Multilead 12Pin/24Pin/6Pin (artikel: 42xvx006-0)
• Antenneadapter Fakra(m)>DIN(m) passiv (artikel: 1524-01-0)

Generelle installationsinstruktioner:

1. Kontroller alle funktioner og bilindstillinger på OEM HU.
2. Frakobl OEM HU uden spænding.
3. Kontroller alle interface-tilslutninger.
4. Tilslut HU-kablet efter retrofit HU’s vejledning.
5. Tilslut øvrige kabler.
6. Tilslut hovedforbindelsen som sidste skridt.
7. Konfigurer interface-softwaren.
8. Test SWC og bilfunktioner.

Vigtigt:

• Ændringer af kabelkonfiguration eller alternative forbindelser må kun udføres af uddannet installatør.
• Alle modifikationer foretages på brugerens eget ansvar og kan påvirke garanti og funktion.
• Forkert modifikation kan beskadige køretøjet, retrofit-enheden eller interfacet.

Passer til:

• Dacia Dokker (SD) 12/2012 – 11/2020
• Dacia Dokker Stepway (SD) 11/2014 – 11/2020
• Dacia Duster (SD/SR Facelift) 11/2013 – 07/2021
• Dacia Lodgy (SD) 06/2012 – 06/2021
• Dacia Lodgy Stepway (SD) 11/2014 – 06/2021
• Dacia Logan MCV (SD) 07/2013 – 09/2020
• Dacia Sandero (SD) 01/2013 – 09/2020
• Dacia Sandero Stepway (SD) 01/2013 – 09/2020
• Fiat Talento (ZAF 296) 07/2016 – 10/2021*
• Nissan NV300 (J4) 11/2016 – 05/2021*
• Opel Movano (X62) 06/2013 – 09/2019**
• Opel Vivaro B (X82) 06/2014 – 01/2019**
• Renault Captur (R) 06/2013 – 12/2019****
• Renault Master (M) 09/2014 – 09/2019***
• Renault Master Z.E. (M) 09/2018 – 06/2020***
• Renault Trafic III (E82/F82) 09/2014 – 04/2021***
