2-DIN kit Fiat 500 10/2007-07/2015 ratbetj. mat sort

2-DIN kit Fiat 500 10/2007-07/2015 ratbetj. mat sort

Dette installationskit er designet til at erstatte OEM-hovedenheder og passer til en række modeller fra Fiat. Mange bilproducenter installerer bilspecifikke hovedenheder for at matche instrumentpanelets visuelle udtryk. Installationskits inkluderer alle nødvendige komponenter til udskiftning af en OEM-hovedenhed.

Afhængigt af bilens udstyr medfølger alle adapters og interfaces, som er nødvendige for korrekt funktion af retrofit-enheden og for at bevare bilens funktioner. SWC-tilslutningskits leverer alle nødvendige analoge signaler til drift af en retrofit-hovedenhed. Bemærk, at ikke alle bilfunktioner eller indstillinger nødvendigvis understøttes. Kontrollér altid OEM-hovedenheden og bilens indstillinger for tilgængelige funktioner før installation.

Sammenlign de viste kabelstik med bilens stik for at sikre korrekt pasform visuelt og teknisk. Kontrollér også, om en af de listede OEM-hovedenheder oprindeligt var installeret. Test bilens funktioner, indstillinger og SWC-funktioner inden den endelige montering.

• Dip switch-indstillinger: Se manualen fra retrofit-enhedens producent.
• Farve: Mat sort
• HU-display cutout: 171 mm x 97 mm

Bemærk:

• Bus: CAN Bus
• Tilslutninger: ISO / Mini ISO, OEM SWC > 3,5 mm Jack / løse ledninger
• OEM antenne Fakra(m) > DIN(m)
• OEM AUX > RCA(m) rød/hvid
• OEM bagkamera > RCA(m) gul
• OEM USB > USB A
• Blå: +12V Amp remote*

Kompatible biler og systemer:

• Biler med Blaupunkt / Delphi / VDO OEM HU
• Biler med CAN Bus i ISO Power connector
• Biler med Blue&Me: modulet skal forblive installeret
• Facia plate med faste luftdyser
• Installation kan kræve tilpasning af OEM ventilationskanal med værktøj (se manual)

Signaler der leveres:

• Rød: +12V tænding, klemme 15
• Orange: +12V belysning, klemme 58
• Lilla/hvid: +12V bakgear signal
• Pink: hastighedspulssignal
• Grøn: GND parkeringsbremse signal

Belastning:

• Maks output: 250 mA
• Strømkrav > 250 mA:
  • 1 relæ: spolemodstand ≥ 75 Ohm
  • 2 relæer: spolemodstand ≥ 150 Ohm

SWC:

• PDC bag understøttet
• Bilindstillinger understøttet
• Valgfrit: *Active system adapter Alfa Romeo/Lancia ISO>ISO > varenr.: 13-1001-50

Medfølger i leveringen:

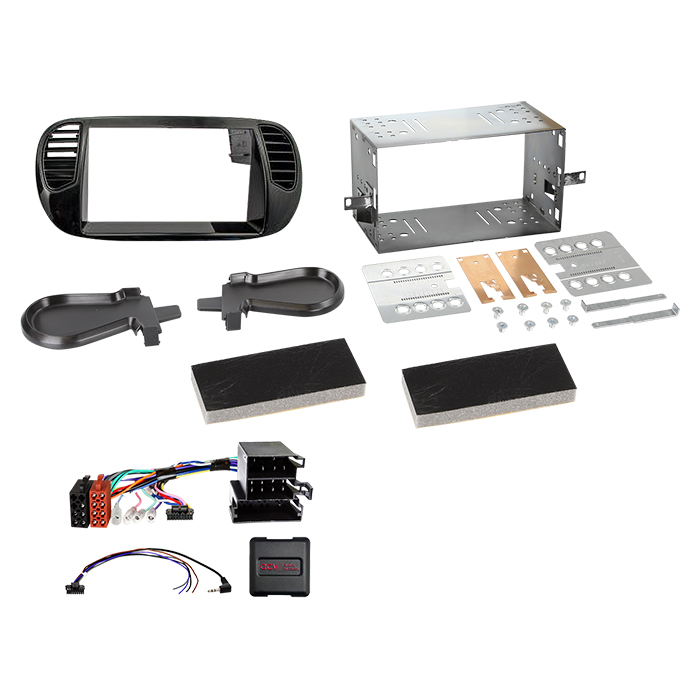

• 2-DIN facia plate Fiat 500 10/2007-07/2015 mat sort > varenr.: 381094-23-2
• SWC Citroen/Fiat/Ford/Opel/Peugeot Mini ISO Multilead bulk > varenr.: 42xfa004-0

Generelle installationsinstruktioner:

Kontrol:

1. Kontrollér alle funktioner og bilindstillinger på OEM HU.
2. Frakobl OEM HU uden spænding.
3. Kontrollér alle interfaceforbindelser for korrekthed uden spænding.

Tilslutning og rækkefølge:

1. Kontrollér indstillinger og hardwarekonfiguration af interfacet uden spænding.
2. Kontrollér konfigurationen af HU-tilslutningskablet uden spænding.
3. Tilslut HU-kablet ifølge retrofit HU-manualen.
4. Tilslut øvrige forbindelser ifølge manualen.
5. Tilslut hele installationen med hovedforbindelsen sidst.
6. Konfigurer software i interfacet ifølge instruktionerne.
7. Konfigurer retrofit HU ifølge instruktioner for ratbetjening, kamera, handsfree-kit, antenne phantom powering m.m.
8. Test funktion af ratbetjening og bil.

Ændringer i konfiguration eller genforbindelse:

1. Skift konfiguration uden spænding.
2. Genforbindelse følger ovenstående procedure.

Ved fejl i interface eller bil:

1. Geninstaller OEM HU
2. Betjen OEM HU
3. Etabler CAN Bus-nedlukning
4. Kontrollér hardwarekonfigurationen af interfacet
5. Genforbind efter CAN Bus-nedlukning

Vigtigt:

• Flere tilslutninger, ændringer eller alternative kabelforbindelser må kun udføres af uddannet fagperson.
• Alle ændringer foretages på brugerens eget ansvar og kan påvirke funktion, producentgaranti og sikkerhed.
• Modifikationer af fabriksmonteret ledningsnet kan ugyldiggøre produktets garanti.

Passer til:

• Fiat 500 (ZAF 312) 10/2007 - 07/2015
