2-DIN kit Fiat/Nissan/Opel/Renault u/klima ratbetj.

2-DIN kit Fiat/Nissan/Opel/Renault u/klima ratbetj.

Dette 2-DIN facia- og adaptersæt er udviklet til udskiftning af fabriksmonterede radioer (OEM head units) i udvalgte modeller fra Fiat, Nissan, Opel og Renault. Mange bilproducenter anvender bilspecifikke radioer, der er tilpasset instrumentbrættets design – dette sæt muliggør montering af en eftermonteret radio i standard 2-DIN format.

Installationssættet indeholder alle nødvendige komponenter til udskiftning af OEM-radioen. Afhængigt af køretøjets udstyr medfølger de adaptere og interfaces, der er nødvendige for at betjene den nye radio og genskabe funktioner som ratbetjening (SWC), USB og antenne.

Ikke alle køretøjsfunktioner understøttes efter installation. Funktioner som Trailer Assist, eCall eller andre førerassistentsystemer kan være begrænsede eller bortfalde. Indstillinger på både køretøj og OEM-radio bør derfor kontrolleres før installation.

Før endelig montering anbefales det at kontrollere køretøjets funktioner, indstillinger samt ratbetjeningsfunktioner. Sammenlign altid bilens originale stik med de medfølgende adaptere for at sikre både visuel og teknisk kompatibilitet, og kontroller at en kompatibel OEM-radio har været monteret fra fabrikken.

Tekniske oplysninger og tilslutninger

• Analog tilslutning
• Stik: 20-pin / 32-pin Nissan
• Ratbetjening: OEM SWC → 3,5 mm jack / løse ledninger
• Antenneadapter: OEM Fakra (han) → DIN (han) med 12V phantom power
• USB-adapter: OEM USB → USB-A

Ledningssignal:

• Blå: +12V antenne / remote

Køretøjskompatibilitet og forudsætninger

• Køretøjer med manuel klimabetjening
• Køretøjer med 1-DIN OEM-radio
• Køretøjer med åbent instrumentbræt

Ikke egnet til:

• Køretøjer med 2-DIN OEM-radio
• Køretøjer med OEM-navigation

For køretøjer fra 2018 og frem:

• +12V tænding (klemme 15) kan om nødvendigt hentes fra sikringsboks
• Interface rød ledning tilsluttes +12V tænding via sikring, hvis nødvendigt

Genimporterede køretøjer eller køretøjer med anden software kan have begrænset funktionalitet.

Yderligere information

• Ratbetjening (SWC) understøttes
• DIP-switches indstilles i henhold til producenten af den eftermonterede radio (se manual)
• Farve: Sort
• Monteringshul (2-DIN HU display): 172 mm x 98,5 mm

OEM-radio bemærkninger

• Visteon Anatel RO13-X07 OEM-radio uden CAN-bus*
• Browse 1-DIN OEM-radio med to sorte drejeknapper**
• Køretøjer med åbent instrumentbræt**
• 1-DIN OEM-radio***
• Browse Visteon 1-DIN OEM-radio****

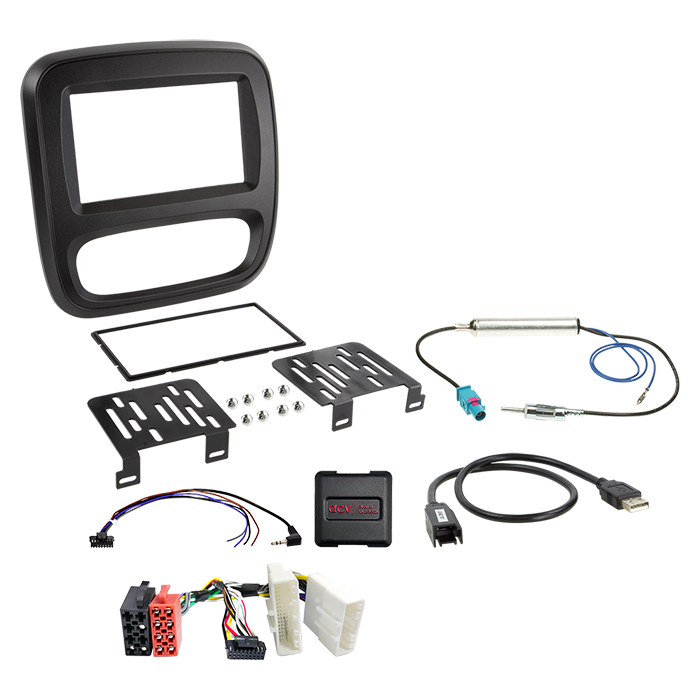

Leveringsomfang

• 2-DIN facia panel til Fiat / Nissan / Opel / Renault (uden climatronic)
  varenr. 381250-16-1
• Ratbetjeningsinterface til flere køretøjer (20-pin / 32-pin Nissan multilead)
  varenr. 42xvx007-0
• Antenneadapter Fakra (m) → DIN (m) med 12V phantom power
  varenr. 1524-03-0
• USB-adapter til Ford / Nissan / Opel / Renault (USB-A)
  varenr. 44-1230-002

Generelle installationsanvisninger

• Installationen skal foretages spændingsløst og anbefales udført af uddannet faginstallatør. Alle funktioner på OEM-radioen bør kontrolleres før demontering. Ændringer i kabelføring, tilslutninger eller konfiguration kan påvirke funktion og garanti og foretages på eget ansvar.

Passer til:

• Fiat Talento (ZAF 296) 07/2016 – 10/2021*/**
• Nissan NV300 (4/J4) 11/2016 – 06/2019*//*
• Nissan NV300 (4/J4) 06/2019 – 09/2021*//*
• Nissan NV300 (4/J4) 05/2021 – 09/2021*//*
• Opel Vivaro B (X82) 06/2014 – 01/2019*/**
• Renault Trafic III (L/JL) 09/2014 – 07/2019*/**
• Renault Trafic III (L/JL) 09/2019 – 03/2022*/**
