2-DIN kit Ford Custom 2012-2016 phoenix sølv ratbetj.

2-DIN kit Ford Custom 2012-2016 phoenix sølv ratbetj.

Dette 2-DIN installationskit er designet til udskiftning af OEM-hovedenheder i udvalgte Ford-modeller. Mange bilproducenter anvender bilspecifikke radioenheder, der matcher instrumentbordets design – dette kit sikrer korrekt funktion og visuelt integreret montering af en eftermonteret 2-DIN hovedenhed.

Installationskittet indeholder alle nødvendige komponenter til udskiftning af den originale hovedenhed. Afhængigt af bilens udstyr medfølger alle nødvendige adaptere og interfaces, som sikrer korrekt funktion og bevarelse af bilens eksisterende funktioner.

Bemærk, at ikke alle bilfunktioner altid understøttes, eksempelvis Trailer Assist, E-Call eller andre førerassistentsystemer. Det anbefales altid at kontrollere OEM-hovedenheden og bilens indstillinger før installation.

Vigtige bemærkninger før montering

• Sammenlign de viste stik og kabler med bilens originale stik for at sikre kompatibilitet både visuelt og teknisk
• Kontrollér, om en af de kompatible OEM-hovedenheder oprindeligt var monteret
• Test bilens funktioner, indstillinger og ratbetjening (SWC) inden endelig montering

Funktioner og kompatibilitet

• CAN Bus-understøttelse
• Analog ratbetjening (SWC)
• Køretøjer med Euro 5-emissionsstandard
• Køretøjer med ratbetjenings-OK og/eller stemmestyringsknap
• Køretøjer med OEM-display*
• Køretøjer med CD-afspiller under display
• SYNC understøttes ikke (SYNC-funktioner og Bluetooth skal deaktiveres før installation)
• OEM-navigation: Interfacefunktioner kan være delvist inkompatible
• Ikke egnet til køretøjer med OEM 7" touchskærm

* Køretøjer med lille display og to indstillingsknapper i højre side understøtter ikke datovisning

Display- og indstillingsvejledning

• Sluk retrofit-hovedenheden
• Tryk på stemmeopkaldsknappen i maks. 2 sekunder for at åbne indstillinger
• Foretag kun ændringer som beskrevet i manualen
• Ved fejl: Gentag opsætning efter CAN Bus-nedlukning
• Bemærk: Displayforbindelsen kan i visse tilfælde kræve forlængelse

Tilslutninger

• 24-pin Ford-stik
• OEM ratbetjening → 3,5 mm jack / løse ledninger
• OEM antenne Fakra (han) → DIN (han)
• AMP monitorstik → OEM monitor
• OEM monitorstik → interface
• OEM AUX → RCA (rød/hvid)

Elektriske signaler

• Rød: +12V tænding (klemme 15)
• Orange: +12V belysning (klemme 58)
• Lilla/hvid: +12V bakgearssignal
• Pink: Hastighedspulssignal
• Grøn: GND parkeringsbremsesignal
• Maks. belastning pr. udgang: 250 mA
• Ved højere strømforbrug:
• 1 relæ: Min. spolemodstand 75 Ohm
• 2 relæer: Min. samlet spolemodstand 150 Ohm

Understøttede funktioner

• Ratbetjening (SWC)
• PDC-lyde bagtil
• Advarselslyde (chimes)
• Bilindstillinger via display

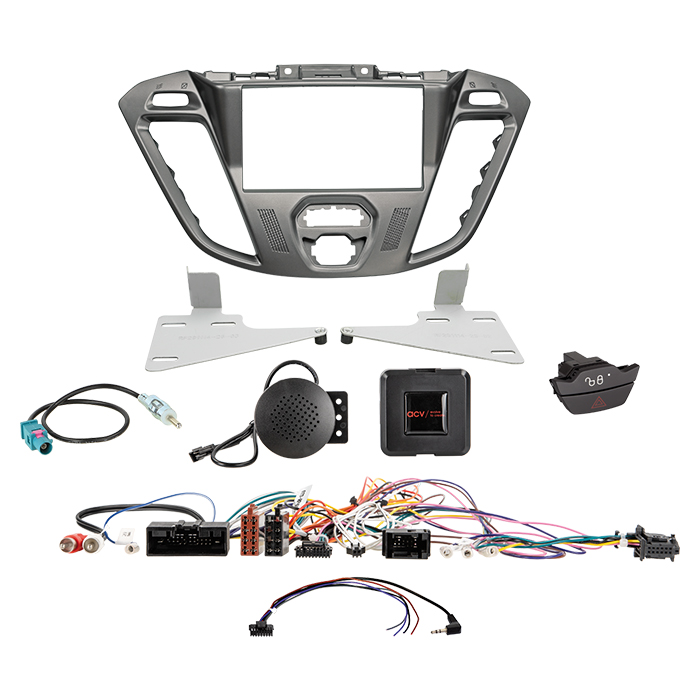

Leveringsomfang

• 2-DIN facia plate Ford Custom, Phoenix Silver – item: 381114-26-1
• SWC-interface Ford, 24-pin/display Multilead – item: 42sxo008-0
• Antenneadapter Fakra Z (han) → DIN (han), passiv – item: 1524-01-0
• Ford havariblink-/centrallåskontakt – item: 261114-02-0

Valgfrit tilbehør

• Pocket for 2-DIN facia plates, kort version – item: 271000-10
• Pocket INBAY® for 2-DIN facia, skruefast – item: 241000-10-1
• Ford airbag advarselslampe – item: 261114-03
• Ford kortlomme – item: 261114-04

Vigtigt

• Installation, ændringer og tilpasninger må kun udføres af uddannet fagperson
• Forkert tilslutning eller ændringer i ledningsnettet kan medføre funktionsfejl, beskadigelse af køretøj eller udstyr samt bortfald af garanti

Passer til:

• Ford Transit Custom (FAC/FDA) 08/2012 - 06/2016
• Ford Transit Tourneo Custom (FAC/FAD) 08/2012 - 06/2016
