Dette 2-DIN installationskit er designet til udskiftning af OEM-hovedenheder i udvalgte Ford-modeller. Mange bilproducenter anvender bilspecifikke radioenheder, der matcher instrumentbordets design – dette kit sikrer en korrekt og visuelt integreret montering af en eftermonteret 2-DIN hovedenhed.

Installationskittet indeholder alle nødvendige komponenter til udskiftning af den originale hovedenhed. Afhængigt af bilens udstyr medfølger de nødvendige adaptere og interfaces for at sikre korrekt funktion samt bevarelse af bilens eksisterende funktioner.

Bemærk, at ikke alle bilfunktioner altid understøttes, eksempelvis Trailer Assist, E-Call eller andre førerassistentsystemer. Det anbefales altid at kontrollere OEM-hovedenheden og bilens indstillinger for tilgængelige funktioner før installation.

Vigtige bemærkninger før montering

• Sammenlign de viste stik og kabler med bilens originale stik for at sikre kompatibilitet både visuelt og teknisk
• Kontrollér, om en af de kompatible OEM-hovedenheder oprindeligt var monteret
• Test bilens funktioner, indstillinger og ratbetjening (SWC) inden endelig montering

Funktioner og kompatibilitet

• CAN Bus-understøttelse
• Analog ratbetjening (SWC)
• Køretøjer før facelift
• Køretøjer med ratbetjenings-OK og/eller stemmestyringsknap
• Køretøjer med OEM-display*
• Køretøjer med CD-afspiller under display
• SYNC understøttes ikke (SYNC-funktioner og Bluetooth skal deaktiveres før installation)
• OEM-navigation: Interfacefunktioner kan være delvist inkompatible
• Ikke egnet til køretøjer med OEM 7" touchskærm

* Køretøjer med lille display og to indstillingsknapper i højre side understøtter ikke datovisning.

Display- og indstillingsvejledning

For at undgå fejl i bilens displayindstillinger:

1. Sluk retrofit-hovedenheden
2. Tryk på stemmeopkaldsknappen i maks. 2 sekunder for at åbne indstillinger
3. Foretag kun ændringer som beskrevet i manualen
4. Ved fejl: Gentag opsætning efter CAN Bus-nedlukning

Bemærk: Displayforbindelsen kan i visse tilfælde kræve forlængelse.

Tilslutninger

• 24-pin Ford-stik
• OEM ratbetjening → 3,5 mm jack / løse ledninger
• OEM antenne Fakra (m) → DIN (m)
• AMP monitorstik → OEM monitor
• OEM monitorstik → interface
• OEM AUX → RCA (rød/hvid)

Elektriske signaler

Følgende signaler stilles til rådighed:

• Rød: +12V tænding (klemme 15)
• Orange: +12V belysning (klemme 58)
• Lilla/hvid: +12V bakgearssignal
• Pink: Hastighedspulssignal
• Grøn: GND parkeringsbremsesignal

Maks. belastning pr. udgang: 250 mA
Ved højere strømforbrug:

• 1 relæ: Min. spolemodstand 75 Ohm
• 2 relæer: Min. samlet spolemodstand 150 Ohm

Understøttede funktioner

• Ratbetjening (SWC)
• PDC-lyde bagtil
• Advarselslyde (chimes)
• Bilindstillinger via display

Tekniske data

• Farve: Sort
• Monteringsudskæring (HU-display): 172 x 98,5 mm

Leveringsomfang

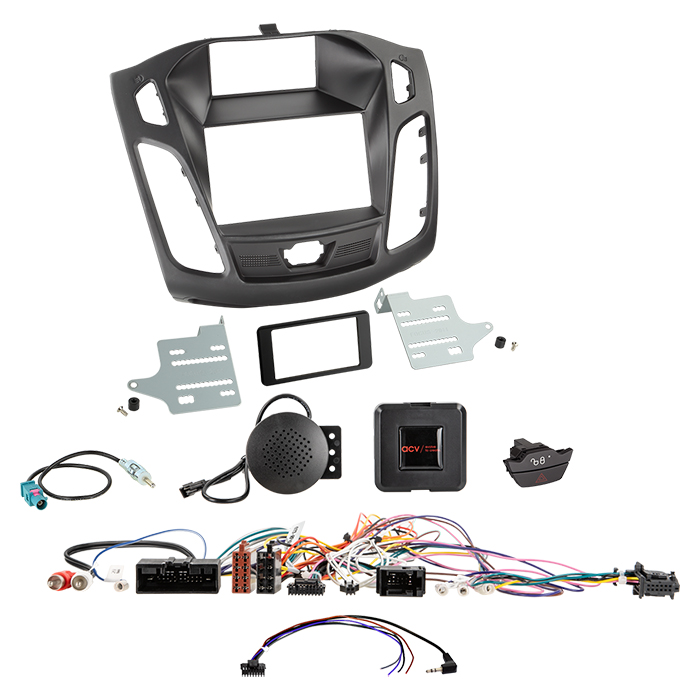

• 2-DIN facia plate Ford Focus (DYB) 03/2011–09/2014, sort – item: 381114-23-1
• SWC-interface Ford, 24-pin/display Multilead – item: 42sxo008-0
• Antenneadapter Fakra (m) → DIN (m), passiv – item: 1524-01-0
• Ford havariblink-/centrallåskontakt – item: 261114-02-0

Vigtigt

• Installation, ændringer og tilpasninger må kun udføres af uddannet fagperson. Forkert tilslutning eller ændringer i ledningsnettet kan medføre funktionsfejl, beskadigelse af køretøj eller udstyr samt bortfald af garanti.

Passer til:

• Ford Focus (DYB) 03/2011 – 09/2014
