2-DIN kit Ford forskellige sort ratbetj./CAN Bus/anten

2-DIN kit Ford forskellige  sort ratbetj./CAN Bus/anten

Dette ACV Pro kvalitet 2-DIN installationskit er designet til at erstatte OEM-hovedenheder og passer til en række Ford-modeller. Mange bilproducenter installerer bilspecifikke hovedenheder for at matche instrumentpanelets visuelle udtryk. Installationskittet inkluderer alle nødvendige komponenter til udskiftning af en OEM-hovedenhed, herunder adapters og interfaces for korrekt funktion af retrofit-enheden og bevarelse af bilens funktioner.

Funktioner og kompatibilitet:

• Understøtter CAN Bus og analog SWC.
• Passer til 5000C, 6000CD, 6006CD, Sony OEM HU og Audio Systems OEM Sat Nav med kortslot foran.
• Facia plate kan tilpasses med værktøj i værksted for nogle Ford-modeller.
• Farve: Sort
• HU-display cutout: 172 mm x 98,5 mm
• OEM HU-design kan variere fra rektangulært til ovalt i løbende serier.
• Notér, at ikke alle bilfunktioner understøttes, fx Trailer Assist, E Call eller andre førerassistentsystemer.

Signaler og strøm:

• Rød: +12V tænding (klemme 15)
• Orange: +12V belysning (klemme 58)
• Lilla/hvid: +12V bakgear signal
• Pink: Hastighedspulssignal
• Grøn: GND parkeringsbremse signal
• Maksimal belastning: 250 mA
• For krav >250 mA:
  • 1 relæ: spolemodstand ≥75 Ohm
  • 2 relæer: spolemodstand ≥150 Ohm

SWC-funktioner:

• 2 x 4 kontrolfunktioner på rattet
• For køretøjer med PDC: Tjek funktion uden OEM HU
• For køretøjer uden PDC: Brug item 42xfo011

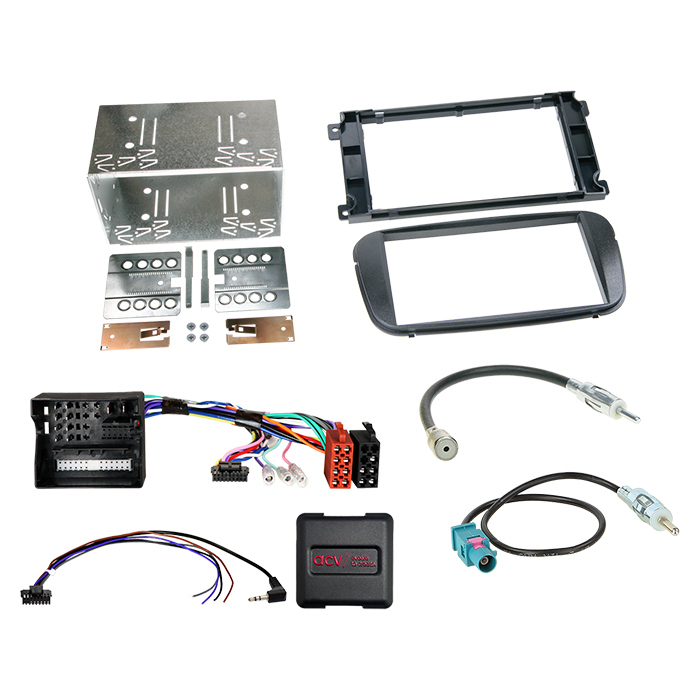

Medfølger i leveringen:

• 2-DIN facia plate, sort (Ford, forskellige modeller) – item: 381114-19-1
• SWC Ford 40Pin Quadlock/CAN Bus – item: 42xfo003-0
• Antenneadapter ISO(f) > DIN(m) – item: 1500-00-0
• Antenneadapter Fakra(m) > DIN(m), passiv – item: 1524-01-00

Installation:

1. Tjek alle funktioner og bilindstillinger på OEM HU.
2. Frakobl OEM HU spændingsløst.
3. Kontroller alle interfaceforbindelser.
4. Tilslut HU-kablet og øvrige forbindelser ifølge manual.
5. Tilslut installationen til bilen med hovedforbindelsen sidst.
6. Konfigurer software i interfacet og retrofit HU i henhold til manual.
7. Test funktion af ratbetjening, kamera, handsfree-kit og antenne.
8. Tjek bilens funktioner og SWC-funktioner inden endelig montering.

Vigtigt:

• Alle ændringer af konfiguration eller kabelforbindelser skal udføres af uddannet fagperson. Modifikationer sker på eget ansvar og kan påvirke funktion, garanti og sikkerhed. Forkert tilslutning kan beskadige bilen, retrofit-enheden eller interfacet.

Passer til:

• Ford Focus CC (DB3) 03/2008 - 08/2010
• Ford Focus (DA3 Facelift) 02/2008 - 03/2011
• Ford Galaxy (WA6) 07/2006 - 04/2010*
• Ford Galaxy (WA6) 05/2010 - 05/2015*
• Ford Mondeo IV (BA7) 06/2007 - 10/2010*
• Ford Mondeo IV (BA7) 11/2010 - 08/2014*
• Ford S-Max (WA6) 06/2006 - 04/2010*
• Ford S-Max (WA6) 05/2010 - 05/2015*
• Ford Tourneo Connect (P2) 10/2006 - 08/2011
