2-DIN kit Ford sort ratbetj./CAN Bus/antenne DIN

2-DIN kit Ford  sort ratbetj./CAN Bus/antenne DIN

Dette 2-DIN installationskit er designet til at erstatte OEM-hovedenheder og passer til forskellige modeller fra Ford. Mange bilproducenter installerer bilspecifikke hovedenheder, så de matcher instrumentpanelets visuelle udtryk. Installationskittet indeholder alle nødvendige komponenter til udskiftning af en OEM-hovedenhed.

Afhængigt af bilens udstyr medfølger alle adapters og interfaces, som er nødvendige for korrekt funktion af retrofit-enheden og for at bevare bilens funktioner. Bemærk, at ikke alle bilfunktioner understøttes – eksempelvis Trailer Assist, E Call eller andre førerassistentsystemer. Kontrollér altid OEM-hovedenheden og bilens indstillinger for tilgængelige funktioner før installation.

Afhængigt af bilens udstyr samt funktioner og software i retrofit-enheden, kan enkelte funktioner være begrænsede eller erstattet af alternative funktioner. Sammenlign de viste kabelstik med bilens stik for at sikre, at de passer visuelt og teknisk. Kontroller også, om en af de listede OEM-hovedenheder oprindeligt var installeret. Test alle bilfunktioner og SWC-funktioner, inden den endelige montering.

• Farve: Sort
• HU-display cutout: 172 mm x 98,5 mm

Tilslutninger og noter

• CAN Bus
• Analog SWC
• Connectorer:
• 40 Pin Quadlock Ford
• OEM SWC → 3,5 mm Jack / løse ledninger
• OEM antenne ISO(m) → DIN(m)
• Kompatible OEM HU:
• 5000C / 6000CD / 6006CD / Sony
• Audio Systems OEM Sat Nav med kortslot
• Biler uden Pin 16 +12V tænding: Se detaljerede tilslutningsbeskrivelser

Signaler der leveres:

• Rød: +12V tænding, klemme 15
• Orange: +12V belysning, klemme 58
• Lilla/hvid: +12V bakgear signal
• Pink: Hastighedspulssignal
• Grøn: GND parkeringsbremse signal

Belastning:

• Maksimal output: 250 mA
• Ved strømkrav > 250 mA:
• 1 relæ: spolemodstand ≥ 75 Ohm
• 2 relæer: spolemodstand ≥ 150 Ohm

SWC-knapper:

• 2 x 4 kontrolfunktioner på rattet
• Specifikke instruktioner for Daiichi/PDC-enheder – se manual

Medfølger i leveringen:

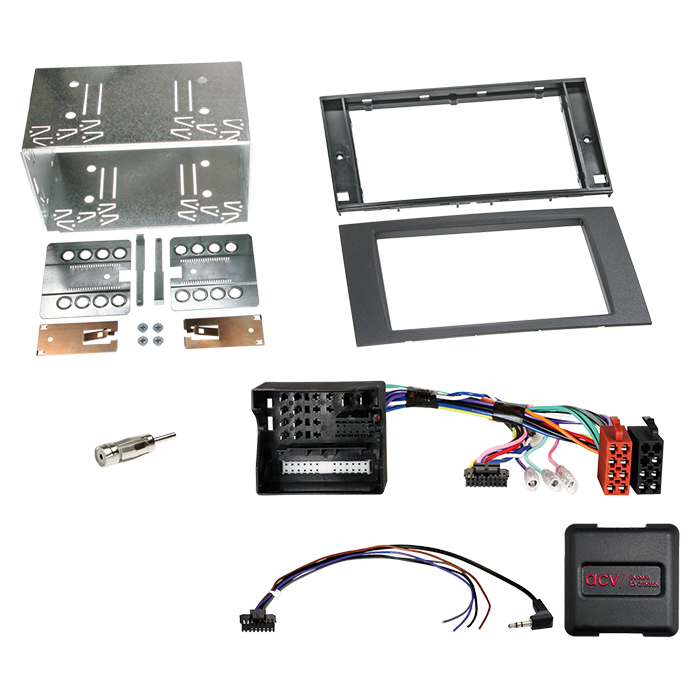

• 2-DIN facia plate Ford, sort → varenr.: 381114-15-1
• SWC Ford 40 Pin Quadlock Multilead CAN Bus → varenr.: 42xfo003-0
• Antenneadapter ISO(f) → DIN(m) passiv → varenr.: 1500-00-0
• Release keys KENWOOD → varenr.: 1870-01-0

Generelle installationsinstruktioner:

1. Kontrollér alle funktioner og bilindstillinger på OEM HU.
2. Frakobl OEM HU spændingsløst.
3. Kontrollér alle interfaceforbindelser for korrekthed.
4. Tilslut HU-kablet og øvrige forbindelser ifølge manual.
5. Tilslut hele installationen til bilen med hovedforbindelsen sidst.
6. Konfigurer software i interfacet.
7. Konfigurer retrofit HU og test funktion af ratbetjening, kamera, handsfree-kit og antenne.
8. Test bilens funktioner grundigt.

Vigtigt:

• Ændringer af kabelforbindelser må kun udføres af uddannet fagperson.
• Modifikationer sker på eget ansvar og kan påvirke funktion, garanti og sikkerhed.
• Forkert håndtering kan beskadige bil, retrofit-enhed eller interface.

Passer til:

• Ford C-Max (DM2) 11/2003 - 05/2007
• Ford Fiesta (JH1/JD3) 10/2005 - 09/2008
• Ford Focus (DA3) 11/2004 - 11/2010
• Ford Galaxy II (WA6) 03/2006 - 04/2010
• Ford Kuga (DM2) 06/2008 - 12/2012*
• Ford S-Max (WA6) 06/2006 - 04/2010*
• Ford Transit (F6) 07/2006 - 03/2014
• Ford Transit Connect (PH2) 06/2006 - 07/2013
