Dette ACV Pro kvalitet 2-DIN installationskit er designet til at erstatte OEM-hovedenheder og passer til en række Ford-modeller. Mange bilproducenter installerer bilspecifikke hovedenheder for at matche instrumentpanelets visuelle udtryk. Installationskittet inkluderer alle nødvendige komponenter til udskiftning af en OEM-hovedenhed.

Afhængigt af bilens udstyr medfølger alle nødvendige adapters og interfaces, som sikrer korrekt funktion af retrofit-enheden og bevarer bilens funktioner. Bemærk, at ikke alle bilfunktioner understøttes, fx Trailer Assist, E Call eller andre førerassistentsystemer. Kontrollér altid OEM-hovedenheden og bilens indstillinger for tilgængelige funktioner før installation.

Sammenlign de viste kabelstik med bilens stik for at sikre, at de passer både visuelt og teknisk. Kontrollér også, om en af de listede OEM-hovedenheder oprindeligt var installeret. Test bilens funktioner, indstillinger og SWC-funktioner inden den endelige montering.

• Farve: Sort
• HU-display cutout: 172 mm x 98,5 mm

Tilslutninger:

• CAN Bus
• Analog SWC
• 40-pin Quadlock Ford connector
• OEM SWC → 3,5 mm Jack / løse ledninger
• OEM antenne Fakra(m) → DIN(m)
• OEM bagkamera → RCA(m) gul

Kompatible OEM hovedenheder:

• 5000C / 6000CD / 6006CD / Sony
• Audio System Sat Nav med kortslot
• Køretøjer uden Pin 16 +12V tænding (klemme 15)
• Køretøjer uden 7" OEM farvedisplay Sat Nav med integreret klimaanlæg
• Køretøjer uden CAN Bus understøttet PDC

Signaludgange:

• Rød: +12V tænding, klemme 15
• Orange: +12V belysning, klemme 58
• Lilla/hvid: +12V bakgear signal
• Pink: hastighedspulssignal
• Grøn: GND parkeringsbremse signal

Maksimal belastning: 250 mA
Ved højere strømkrav:

• 1 relæ: spolemodstand ≥ 75 Ohm
• 2 relæer: spolemodstand ≥ 150 Ohm

SWC:

• 2 x 4 kontrolfunktioner på rattet
• Køretøjer med PDC → tjek funktion uden OEM HU
• Køretøjer uden PDC → item: 42xfo011

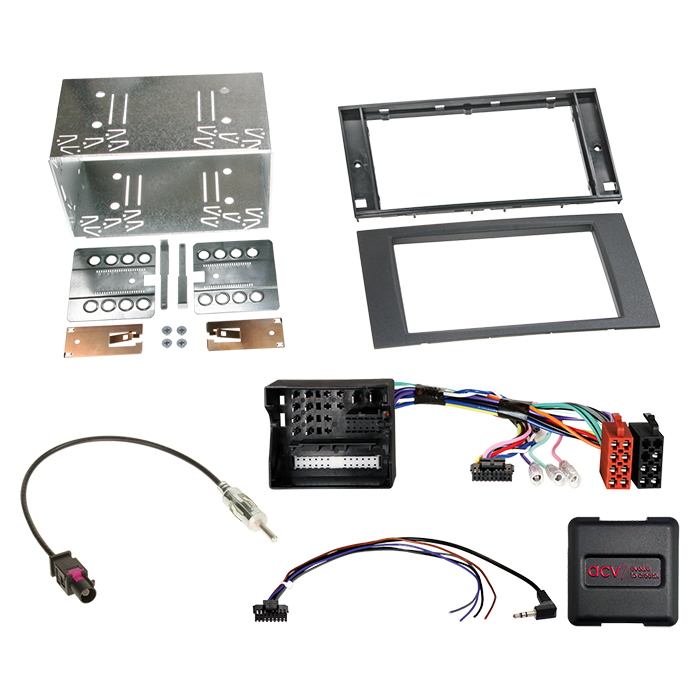

Medfølger i leveringen:

• 2-DIN facia plate til forskellige Ford-modeller, sort → item: 381114-15-1
• SWC Ford 40Pin Quadlock/CAN Bus bulk → item: 42sfo003-0
• SWC lead 42s/acv → Multilead forskellige HU bulk → item: 42ctmultilead-0
• Antenneadapter ISO(f) → DIN(m), passiv → item: 1500-00-0
• Release keys KENWOOD → item: 1870-01-0

Generelle installationsinstruktioner:

1. Kontrollér alle funktioner og bilindstillinger på OEM HU.
2. Frakobl OEM HU spændingsløst.
3. Kontrollér alle interfaceforbindelser.
4. Tilslut HU-kablet og øvrige forbindelser ifølge manual.
5. Tilslut hele installationen med hovedforbindelsen sidst.
6. Konfigurer software i interfacet.
7. Konfigurer retrofit HU og test funktion af ratbetjening, kamera, handsfree-kit og antenne.
8. Test alle funktioner i bilen.

Vigtigt:

• Ændringer af konfiguration eller kabelforbindelser må kun udføres af uddannet fagperson. Alle modifikationer udføres på brugerens eget ansvar og kan påvirke funktion, garanti og sikkerhed.

Passer til:

• Ford C-Max (DM2) 11/2003 - 05/2007
• Ford Fiesta (JH1/JD3) 10/2005 - 09/2008
• Ford Focus (DA3) 11/2004 - 11/2010
• Ford Galaxy II (WA6) 03/2006 - 04/2010*
• Ford Kuga (DM2) 06/2008 - 12/2012*
• Ford S-Max (WA6) 06/2006 - 04/2010*
• Ford Transit (F6) 07/2006 - 03/2014
• Ford Transit Connect (PH2) 06/2006 - 07/2013
