2-DIN kit Hyundai i10 (PA) 10/2008-10/2013 ratbetj.

2-DIN kit Hyundai i10 (PA) 10/2008-10/2013 ratbetj.

Dette 2-DIN installationskit er designet til udskiftning af OEM-hovedenheder i udvalgte Hyundai-modeller. Mange bilproducenter anvender bilspecifikke radioenheder, der matcher instrumentbordets design – dette kit sikrer en korrekt og visuelt integreret montering af en eftermonteret 2-DIN hovedenhed.

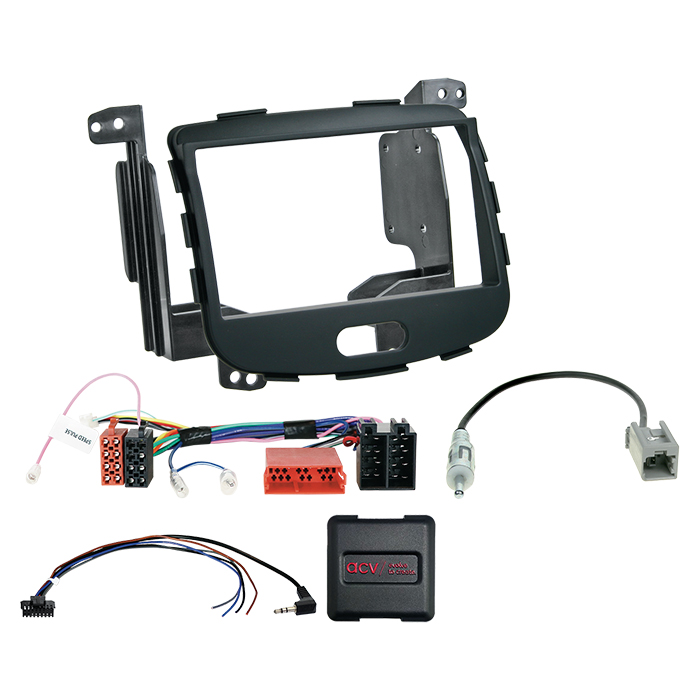

Installationskittet indeholder alle nødvendige komponenter til udskiftning af den originale hovedenhed. Afhængigt af bilens udstyr medfølger de nødvendige adaptere og interfaces, som sikrer korrekt funktion og bevarer bilens eksisterende funktioner.

Det anbefales altid at kontrollere OEM-hovedenheden, bilens indstillinger og ratbetjening (SWC) før installation. Sammenlign de viste stik og kabler med bilens originale stik for at sikre kompatibilitet både visuelt og teknisk.

Vigtige bemærkninger før montering

• Kontroller funktioner og bilindstillinger før montering.
• Sammenlign de viste stik med bilens originale stik for visuel og teknisk kompatibilitet.
• Kontrollér, om en af de listede kompatible OEM-hovedenheder oprindeligt var monteret.

Funktioner og kompatibilitet

• Analog ratbetjening (SWC)
• Køretøjer med OEM-forstærket lydsystem (analog)
• Blå/hvid: +12V Amp remote
• Køretøjer med OEM-display og CD-afspiller
• Kontroller blinklys- og havariblinkfunktion → juster afstand til facia med afstandsstykker, hvis nødvendigt

Tilslutninger

• ISO / Mini ISO-stik
• OEM ratbetjening → 3,5 mm jack / løse ledninger
• OEM antenne GT13 (han) → DIN (han)
• Kontroller havariblink-/centrallåskontakt
• Dip-switch-indstillinger for retrofit-enheden (se manual)

Farve og monteringsdata

• Farve: Sort med gummioverflade
• Monteringsudskæring HU-display: 172 × 98,5 mm

Elektriske signaler

• Rød: +12V tænding (klemme 15)
• Orange: +12V belysning (klemme 58)
• Lilla/hvid: +12V bakgearssignal
• Pink: Hastighedspulssignal
• Grøn: GND parkeringsbremsesignal
• Maks. belastning pr. udgang: 250 mA
• Ved højere strømforbrug:
• 1 relæ: Min. spolemodstand 75 Ohm
• 2 relæer: Min. samlet spolemodstand 150 Ohm

Understøttede funktioner

• Ratbetjening (SWC)
• Bilindstillinger via display

Generelle installationsinstruktioner

Verifikation:

• Kontroller alle funktioner og bilindstillinger på OEM-hovedenheden
• Frakobl OEM-hovedenheden spændingsfri
• Kontroller alle interfaceforbindelser for korrekthed

Tilslutning og installationsrækkefølge:

• Kontroller interface-indstillinger og hardware spændingsfri
• Kontroller HU-kablets konfiguration spændingsfri
• Tilslut HU-kablet ifølge manualen
• Tilslut øvrige forbindelser ifølge manualen
• Tilslut hele installationen til bilen med hovedforbindelsen til sidst
• Softwarekonfiguration af interface ifølge manual
• Konfigurer retrofit-HU ifølge manual (ratbetjening, kamera, handsfree-kit, antenne osv.)
• Test funktion af ratbetjening og bil

Ændringer i konfiguration:

• Ændringer skal udføres spændingsfri
• Genforbindelse ifølge ovenstående punkter

Ved fejl:

• Geninstaller OEM-HU
• Brug OEM-HU
• Etabler CAN-bus nedlukning
• Kontroller hardwarekonfiguration
• Genforbindelse efter CAN-bus nedlukning

Vigtigt

• Flere tilslutninger, ændringer og alternative forbindelser må kun udføres af uddannet fagperson
• Kontroller altid funktion og korrekthed før tilslutning
• Forkert tilslutning eller ændringer kan medføre funktionsfejl, beskadigelse af bil, retrofit-enhed eller interface samt bortfald af garanti

Passer til:

• Hyundai i10 (PA) 10/2008 – 12/2010
• Hyundai i10 (PA) 01/2011 – 10/2013
