2-DIN kit m/lomme Ford C-MAX(DXA)/Kuga(DM2) ratbetj.

2-DIN kit m/lomme Ford C-MAX(DXA)/Kuga(DM2) ratbetj.

Ford-køretøjer og gør det muligt at udskifte den originale OEM-hovedenhed med en eftermonteret 2-DIN radio, samtidig med at bilens originale funktioner bevares bedst muligt.

Mange bilproducenter anvender bilspecifikke hovedenheder for at matche instrumentbordets design. Dette installationskit indeholder alle nødvendige komponenter til professionel udskiftning af OEM-hovedenheden, herunder adaptere og interfaces til ratbetjening (SWC), antenne og CAN Bus – afhængigt af bilens udstyr.

Afhængigt af køretøjets konfiguration kan enkelte funktioner være begrænsede eller ikke understøttet. Det kan fx være Trailer Assist, E Call eller andre førerassistentsystemer. Det anbefales altid at kontrollere OEM-hovedenhedens funktioner og bilens indstillinger før installation.

Kabelstik og forbindelser bør sammenlignes visuelt og teknisk med bilens eksisterende stik, og det bør sikres, at en af de understøttede OEM-hovedenheder oprindeligt har været monteret. Inden endelig montering anbefales det at teste bilens funktioner, indstillinger og ratbetjening.

Funktioner og kompatibilitet

• Understøtter CAN Bus
• Ratbetjening via analog SWC
• Passer til køretøjer med:
• Ratknapper (OK- og/eller taleknap)
• OEM-display
• CD-afspiller placeret under displayet
• Ikke egnet til køretøjer med OEM 7" touchskærm
• SYNC-funktion understøttes ikke
• OEM-navigation kan have begrænset interface-kompatibilitet

SYNC og Bluetooth skal deaktiveres før installation. Bemærk, at SYNC-nødopkald deaktiveres sammen med Bluetooth.

Tilslutninger

• 24-pin Ford stik
• OEM SWC → 3,5 mm jack / løse ledninger
• OEM antenne Fakra (m) → DIN (m)
• AMP monitor connector → OEM monitor
• OEM monitor connector → interface
• OEM AUX → RCA (rød/hvid)

Display og indstillinger

For at undgå fejl i køretøjets displayindstillinger:

1. Sluk retrofit-hovedenheden
2. Hold stemmeknap nede i maks. 2 sekunder for at åbne indstillinger
3. Foretag kun indstillinger som beskrevet i manualen

Ved fejl i indstillingsmenuen gentages proceduren efter CAN Bus-nedlukning. I visse tilfælde kan displaykablet kræve forlængelse.

Elektriske signaler

Følgende signaler stilles til rådighed:

• Rød: +12V tænding (klemme 15)
• Orange: +12V belysning (klemme 58)
• Lilla/hvid: +12V bakgear
• Pink: Hastighedspulssignal
• Grøn: GND parkeringsbremse

Maks. belastning: 250 mA
Ved højere strømforbrug kræves relæ:

• 1 relæ: min. 75 Ohm spolemodstand
• 2 relæer: min. 150 Ohm spolemodstand

SWC og bilfunktioner

• Ratbetjening understøttet
• PDC-bagklokker understøttet
• Akustiske advarsler understøttet
• Bilindstillinger understøttet

Bemærk: Køretøjer med lille display og to indstillingsknapper til højre understøtter ikke datoindstilling.

Tekniske data

• Farve: Mat sort
• Udsparing til HU-display: 172 mm x 98,5 mm

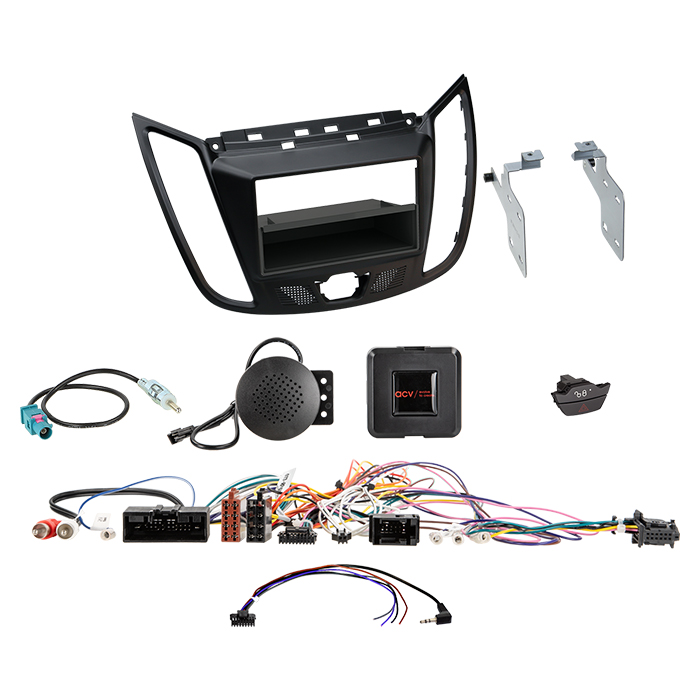

Leveringsomfang

• 2-DIN facia plate med lomme til Ford C-MAX (DXA) / Kuga (DM2) – item: 281114-22-4
• SWC-interface Ford, 24Pin/display Multilead – item: 42sxo008-0
• Antenneadapter Fakra (m) → DIN (m), passiv – item: 1524-01-0
• Ford havariblink-/centrallås-kontakt – item: 261114-02-0

Vigtigt

Installation, ændringer og tilpasninger må udelukkende udføres af uddannet fagperson. Alle modifikationer sker på brugerens eget ansvar og kan påvirke funktion, garanti og køretøjets sikkerhed. Ændringer i det præmonterede ledningsnet kan ugyldiggøre produktets garanti.

Passer til:

• Ford C-MAX (DXA) 11/2010 – 05/2015*/**
• Ford C-MAX (DXA) 06/2015 – 12/2019*/**
• Ford Kuga (DM2) 03/2013 – 01/2017*//*
• Ford Kuga (DM2) 01/2017 – 12/2019*//*
