2-DIN kit m/lomme Nissan 350Z(Z33) 10/03-12/05 ratbetj.

2-DIN kit m/lomme Nissan 350Z(Z33) 10/03-12/05 ratbetj.

Dette facia- og adaptersæt er udviklet til montering af eftermonteret radio (head unit) i Nissan-køretøjer, hvor den originale fabriksradio er designet specifikt til instrumentbrættets udseende. Sættet gør det muligt at udskifte OEM-radioen med en 1-DIN eller 2-DIN radio, samtidig med at udvalgte originale funktioner kan bevares.

Installationssættet indeholder de nødvendige komponenter til udskiftning af OEM head unit. Afhængigt af bilens udstyr medfølger de adaptere og interfaces, der kræves for at betjene den nye radio og understøtte ratbetjening (SWC).

Alle køretøjsfunktioner understøttes ikke nødvendigvis efter installation. Funktioner som Trailer Assist, eCall eller andre førerassistentsystemer kan være utilgængelige. Det anbefales derfor at kontrollere både køretøjets og den originale radios indstillinger før installation.

Før endelig montering bør køretøjsfunktioner, køretøjsindstillinger samt ratbetjeningsfunktioner testes. Sammenlign desuden de viste stik med bilens originale stik for at sikre både mekanisk og teknisk kompatibilitet, og kontroller at en af de angivne OEM-radioer har været monteret fra fabrikken.

Tekniske oplysninger

• Analog tilslutning
• Stik: 20-pin Nissan
• Ratbetjening: OEM SWC → 3,5 mm jack / løse ledninger
• Stik til ekstern telefonmodul: 32-pin
• Stel: Sort ledning (GND, klemme 31)

Facia panelet understøtter både 1-DIN og 2-DIN radioer:

• 1-DIN montering med eller uden metalbur og med eller uden trimramme
• 2-DIN montering uden metalbur og uden trimramme
• Farve: Sort
• 2-DIN monteringshul (HU display): 173 mm x 98 mm

Køretøjskompatibilitet

• Køretøjer med Blaupunkt / Bosch / Clarion OEM-radio
• Køretøjer med OEM-forstærkersystem*
• Køretøjer med eksternt OEM-telefonmodul**
• Køretøjer uden OEM-forstærker
• Køretøjer uden OEM-navigation

Genimporterede køretøjer eller køretøjer med anden software kan have begrænset funktionalitet.

Yderligere information

• Ratbetjening (SWC) understøttes
• DIP-switches skal indstilles i henhold til producenten af den eftermonterede radio (se manualen)
• +12V forstærker remote findes på pin 2 ved siden af konstant +12V (skal kontrolleres ved måling)
• Aktiv systemadapter (ISO > ISO) kan være påkrævet: varenr. 13-1190-50

Placering af OEM-telefonmodul kan variere og findes typisk:

• Bag/over handskerum
• Midterkonsol
• Under forsæder
• I bagagerum ved passagersiden

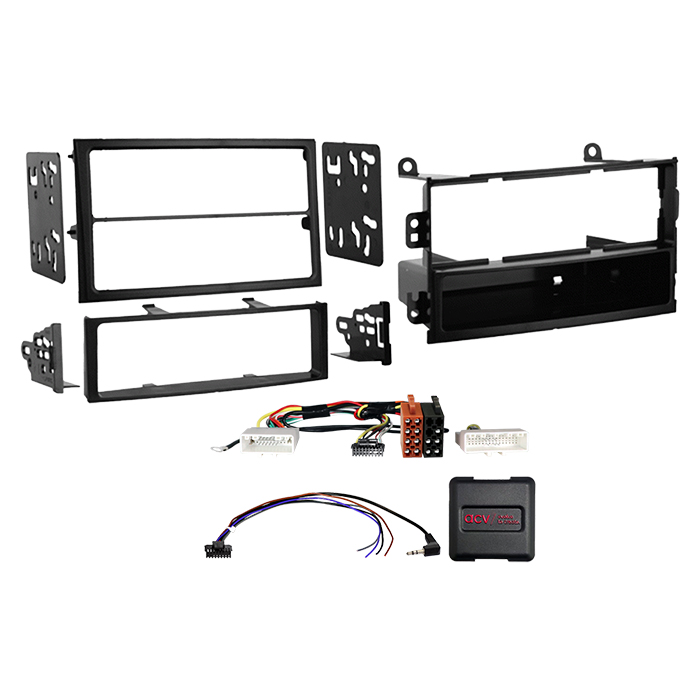

Leveringsomfang

• 2-DIN facia panel med lomme til Nissan 350Z (2003–2005)
  varenr. 381210-15
• Ratbetjeningsinterface til Nissan (20-pin, analog multilead)
  varenr. 42xns003-0

Generelle installationsanvisninger

• Installationen bør udføres spændingsløst og helst af faguddannet installatør. OEM-radioens funktioner bør kontrolleres før demontering, og alle forbindelser skal testes før endelig montering. Ændringer i kabelføring eller konfiguration kan påvirke funktion og garanti og sker på eget ansvar.

Passer til:

• Nissan 350Z Coupé (Z33) 10/2003 – 12/2005
• Nissan 350Z Roadster (Z33) 03/2005 – 12/2005
