2-DIN kit m/lomme Nissan Qashqai/X-Trail ratbetj.

2-DIN kit m/lomme Nissan Qashqai/X-Trail ratbetj.

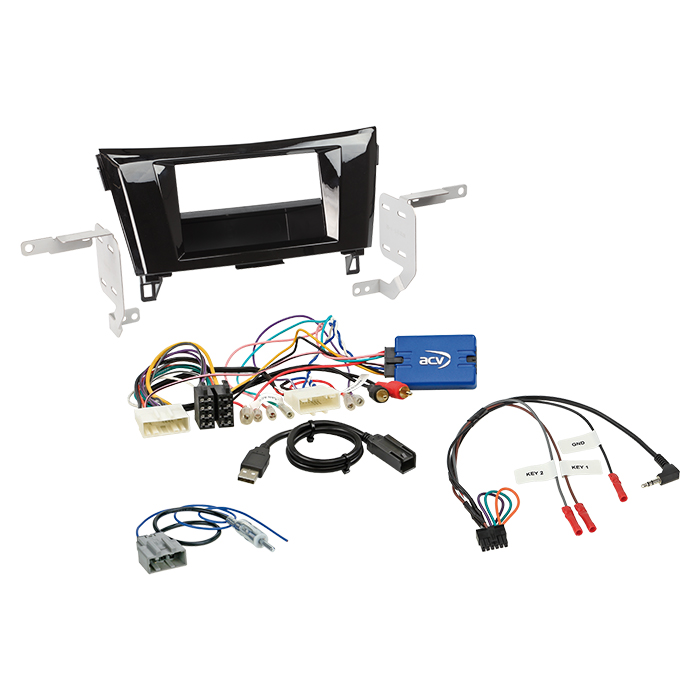

Dette 2-DIN installationskit i acv premium quality er udviklet til udskiftning af bilens originale OEM-headunit og sikrer et visuelt og teknisk korrekt resultat, der matcher bilens instrumentbord.

Mange bilproducenter anvender modelspecifikke headunits for at opnå et ensartet design. Med dette installationssæt kan den originale radio udskiftes med en eftermonteret headunit, samtidig med at vigtige køretøjsfunktioner som ratbetjening (SWC) bevares.

Installationssættet indeholder alle nødvendige komponenter til udskiftning af OEM-headunit. Afhængigt af bilens udstyr medfølger de adaptere og interfaces, der er nødvendige for at betjene den nye enhed og genskabe køretøjets funktioner.

Det anbefales at gennemgå installationsanvisningerne for de enkelte komponenter inden montering. Bemærk, at ikke alle køretøjsfunktioner understøttes i alle tilfælde. Dette kan fx omfatte førerassistentsystemer som eCall, Trailer Assist eller lignende.

Inden installation skal indstillinger i både køretøjet og den originale headunit kontrolleres. Afhængigt af bilens udstyr samt funktioner og software i den eftermonterede headunit kan visse funktioner være udeladt eller erstattet af andre.

Sammenlign altid de viste stik og kabeltilslutninger med bilens eksisterende stik for at sikre både mekanisk og teknisk kompatibilitet. Kontrollér desuden, at en af de angivne OEM-headunits har været monteret oprindeligt. Før endelig montering skal køretøjets funktioner, indstillinger samt ratbetjening testes.

Tekniske oplysninger

• CAN-Bus: Ja
• Farve: Piano sort

Stik og tilslutninger:

• 20-pin / 32-pin Nissan
• OEM SWC → 3,5 mm jack / løse ledninger
• OEM antenne → DIN (han)
• OEM AUX → RCA (han) rød/hvid
• OEM USB → USB-A

Signaler:

• Blå: +12 V antenne remote
• Rød: +12 V tænding (klemme 15)
• Orange: +12 V belysning (klemme 58)
• Lilla/hvid: +12 V bakgearssignal
• Pink: Hastighedssignal
• Grøn: Stel parkeringsbremsesignal

Maks. belastning på udgange: 250 mA
Ved højere strømforbrug:

• 1 relæ: min. 75 Ohm spolmodstand
• 2 relæer: min. 150 Ohm samlet spolmodstand

Dato- og tidsindstilling understøttes.

Bemærk: Reimporterede køretøjer eller køretøjer med anden software kan have begrænset eller manglende funktionskompatibilitet.
Kun egnet til køretøjer uden originalt 360° kamerasystem.
AUX-tilslutning skal kontrolleres for korrekt signalfordeling ved måling på OEM-headunit før installation.
DIP-switch-indstillinger afhænger af producenten af den eftermonterede headunit – se den tilhørende manual.

Generelle installationsanvisninger

• Kontroller alle funktioner og køretøjsindstillinger på OEM-headunit før demontering
• Afbryd altid spænding under installation
• Tilslut hovedforbindelsen til køretøjet som sidste trin
• Konfigurér interface og headunit i henhold til producentens anvisninger
• Test ratbetjening og køretøjets funktioner før endelig samling
• Ekstra forbindelser, ændringer i ledningsnettet eller alternative tilslutninger må udelukkende udføres af uddannet fagpersonale. Ændringer kan påvirke funktion, køretøjsgaranti og produktgaranti og foretages på eget ansvar.

Passer til:

• Nissan Qashqai (J11) 03/2014 – 07/2017*
• Nissan X-Trail (T32) 07/2014 – 07/2017
