2-DIN kit m/lomme Seat/Skoda/VW ratbetj./antenne

2-DIN kit m/lomme Seat/Skoda/VW  ratbetj./antenne

Dette installationskit i ACV Premium kvalitet er designet til at erstatte OEM-hovedenheder og passer til en række modeller fra Seat, Skoda og VW. Mange bilproducenter installerer bilspecifikke hovedenheder for at matche instrumentpanelets visuelle udtryk. Installationskits inkluderer alle nødvendige komponenter til udskiftning af en OEM-hovedenhed.

Afhængigt af bilens udstyr medfølger alle adapters og interfaces, som er nødvendige for korrekt funktion af retrofit-enheden og for at bevare bilens funktioner. Kontrollér altid installationsvejledningen for de enkelte komponenter. Bemærk, at ikke alle bilfunktioner understøttes i alle tilfælde, f.eks. Trailer Assist, E Call eller andre førerassistancesystemer.

Sammenlign de viste kabelstik med bilens stik for at sikre korrekt pasform visuelt og teknisk. Kontrollér også, om en af de listede OEM-hovedenheder oprindeligt var installeret. Test bilens funktioner, indstillinger og SWC-funktioner, inden den endelige montering.

Specifikationer:

• CAN Bus
• Connector: 40 Pin Quadlock VAG
• Connector: OEM SWC > 3,5 mm Jack / løse ledninger
• Connector: OEM antenne Fakra(m)(Set) > DIN(m)
• Farve: sort

Signaler:

• Rød: +12V tænding, klemme 15
• Orange: +12V belysning, klemme 58
• Lilla/hvid: +12V bakgear signal
• Pink: hastighedspulssignal
• Grøn: GND parkeringsbremse signal

Belastning:

• 250 mA
• 250 mA: 1 relæ coil ≥ 75 Ohm, 2 relæer coil ≥ 150 Ohm

Kompatibilitet:

• Seat Leon / Toledo: med Golf V/IV Style OEM HU med CD-slot, uden OEM med CD-slot i frontpanelet
• Skoda: Bolero / Stream OEM HU, Amundsen / Columbus OEM Sat Nav, uden Technisat OEM HU
• VW: RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM HU, RNS315 / RNS510 OEM Sat Nav, uden RCD320 OEM HU med ISO-connector, uden OEM forstærker

Dip switch-indstillinger skal kontrolleres i manualen fra retrofit-enhedens producent. Reimporterede biler eller biler med anderledes software kan have begrænsede funktioner.

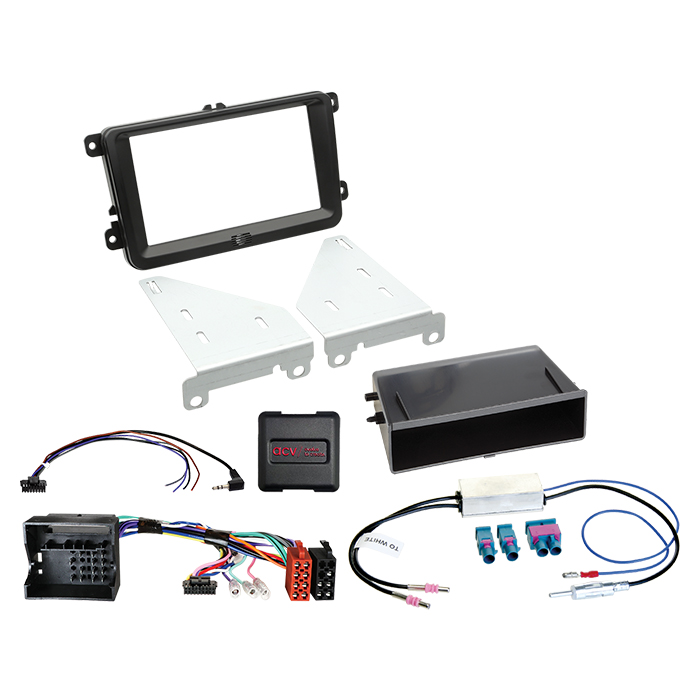

Medfølger i leveringen:

• 2-DIN facia plate med lomme Seat/Skoda/VW sort, bulk
• SWC VW forskellige biler 40 Pin Quadlock bulk
• Antenneadapter Fakra(m)(Set) > DIN(m) 12V phantom, bulk

Generelle installationsinstruktioner:

1. Kontrollér alle funktioner og bilindstillinger på OEM-hovedenheden.
2. Frakobl OEM-hovedenheden uden spænding.
3. Kontrollér interfaceforbindelser uden spænding.
4. Tilslut HU-kablet og øvrige forbindelser ifølge retrofit HU-manualen.
5. Tilslut hovedforbindelsen som sidste skridt.
6. Konfigurer interface-software og retrofit HU i henhold til manualen.
7. Test funktion af ratbetjening og bil.

• Ændringer i kabelkonfiguration og brug af alternative forbindelser må kun udføres af uddannet fagperson. Alle ændringer foretages på brugerens eget ansvar og kan påvirke funktion, producentgaranti og sikkerhed.

Passer til:

• Seat Alhambra (7N) 10/2010 – 04/2015
• Seat Leon (1P) 09/2005 – 03/2009
• Seat Leon (1P) 04/2009 – 11/2012
• Seat Toledo (NH) 03/2013 – 05/2015
• Skoda Fabia (5J) 03/2007 – 04/2010
• Skoda Fabia (5J) 06/2010 – 06/2014
• Skoda Octavia (1Z) 06/2004 – 05/2009*
• Skoda Octavia (1Z) 01/2009 – 03/2013**
• Skoda Rapid (NH) 10/2012 – 04/2015***
• Skoda Rapid (NH) 04/2015 – 05/2017***
• Skoda Roomster (5J) 09/2006 – 04/2010
• Skoda Roomster (5J) 06/2010 – 02/2015
• Skoda Praktik (5J) 09/2006 – 04/2010
• Skoda Praktik (5J) 06/2010 – 02/2015
• Skoda Superb (3T) 07/2008 – 05/2013****
• Skoda Superb (3T) 06/2013 – 05/2015****
• Skoda Yeti (5L) 08/2009 – 10/2013*****
• VW Amarok (2H) 03/2010 – 08/2016
• VW Beetle (16) 11/2011 – 06/2016
• VW Caddy (2K) 10/2003 – 04/2015
• VW CC (3C/35) 06/2008 – 08/2016
• VW EOS (1F) 05/2006 – 04/2015
• VW Fusca (Brazil) 2005 – 2011
• VW Golf V (1K) 11/2003 – 09/2008
• VW Golf V (1KM) 06/2007 – 10/2009
• VW Golf V Plus (1KP) 01/2005 – 02/2009
• VW Golf VI (1K) 11/2008 – 09/2012
• VW Golf VI (1KM) 11/2009 – 04/2013
• VW Golf VI Plus (1KP) 03/2009 – 01/2014
• VW Jetta III (1K5/1KM) 09/2005 – 10/2010
• VW Jetta IV (162) 01/2011 – 08/2014
• VW Magotan (Asia) 2005 – 2011
• VW Passat B6 (3C2) 11/2005 – 07/2010
• VW Passat B6 (3C5) 08/2005 – 07/2010
• VW Passat B7 (3C/362) 11/2010 – 10/2014
• VW Polo V (6R) 06/2009 – 01/2014
• VW Scirocco III (13) 08/2008 – 04/2014
• VW Sagitar (China) 2005 – 2011
• VW Sharan II (7N) 08/2010 – 04/2015
• VW Suran 2009 – 2015
• VW Tiguan I (5N) 10/2007 – 04/2016
• VW Touran (1T) 01/2003 – 04/2015
• VW Vento (Mexico) 2005 – 2011
