2-DIN kit Mercedes A-Klasse/B-/Vito/Viano ratbetj.

2-DIN kit Mercedes A-Klasse/B-/Vito/Viano ratbetj.

Dette 2-DIN installationskit er designet til udskiftning af OEM-hovedenheder i udvalgte Mercedes-modeller. Mange bilproducenter anvender bilspecifikke radioenheder, der matcher instrumentbordets design – dette kit sikrer en korrekt og visuelt integreret montering af en eftermonteret 2-DIN hovedenhed.

Installationskittet indeholder alle nødvendige komponenter til udskiftning af den originale hovedenhed. Afhængigt af bilens udstyr medfølger de nødvendige adaptere og interfaces, som sikrer korrekt funktion og bevarer bilens eksisterende funktioner.

Bemærk, at ikke alle bilfunktioner altid understøttes, eksempelvis Trailer Assist, E-Call eller andre førerassistentsystemer. Det anbefales altid at kontrollere OEM-hovedenheden og bilens indstillinger for tilgængelige funktioner før installation.

Vigtige bemærkninger før montering

• Sammenlign de viste stik og kabler med bilens originale stik for at sikre kompatibilitet visuelt og teknisk
• Kontroller, om en af de kompatible OEM-hovedenheder oprindeligt var monteret
• Test bilens funktioner, indstillinger og ratbetjening (SWC) inden endelig montering

Funktioner og kompatibilitet

• Analog ratbetjening (SWC)
• HU-montering uden metalbæger og uden trimramme
• Understøttede 2-DIN OEM HUs: Audio 20 og Audio 50 APS Comand NTG2 / NTG2.5 med satellitnavigation
• Køretøjer uden 1-DIN OEM HU* og uden åbent instrumentbord**
• Køretøjer med åbent instrumentbord / 1-DIN OEM HU: SWC Mercedes ISO/10 Pin ISO/Mini ISO → item: 42a-1190-001
• Dip switch-indstillinger for retrofit-enheden (se manual)
• *Facia plate til 1-DIN Audio 5 OEM HU → OEM Mercedes nr.: A 169 680 32 39 / afhængigt af biludstyr
• **Facia plate til 1-DIN Audio 5 OEM HU → OEM Mercedes nr.: A 639 680 04 07 / afhængigt af biludstyr
• **Åbent dash-bracket → OEM Mercedes nr.: A 639 689 1031

Display og tilslutninger

• Farve: Sort
• Monteringsudskæring (HU-display): 173 × 98,5 mm
• Tilslutninger:
• 40-pin Quadlock Mercedes-stik
• OEM SWC → 3,5 mm jack / løs ledning
• Antenne Fakra Z (2x) → DIN (m)

Elektriske signaler

• Rød: +12V tænding (klemme 15)
• Orange: +12V belysning (klemme 58)
• Lilla/hvid: +12V bakgearssignal
• Pink: Hastighedspulssignal
• Grøn: GND parkeringsbremsesignal
• Maks. belastning pr. udgang: 250 mA
• Ved højere strømforbrug:
• 1 relæ: Min. spolemodstand 75 Ohm
• 2 relæer: Min. samlet spolemodstand 150 Ohm

Understøttede funktioner

• Ratbetjening (SWC)
• PDC-lyde bagtil
• Advarselslyde (chimes)
• Bilindstillinger via display

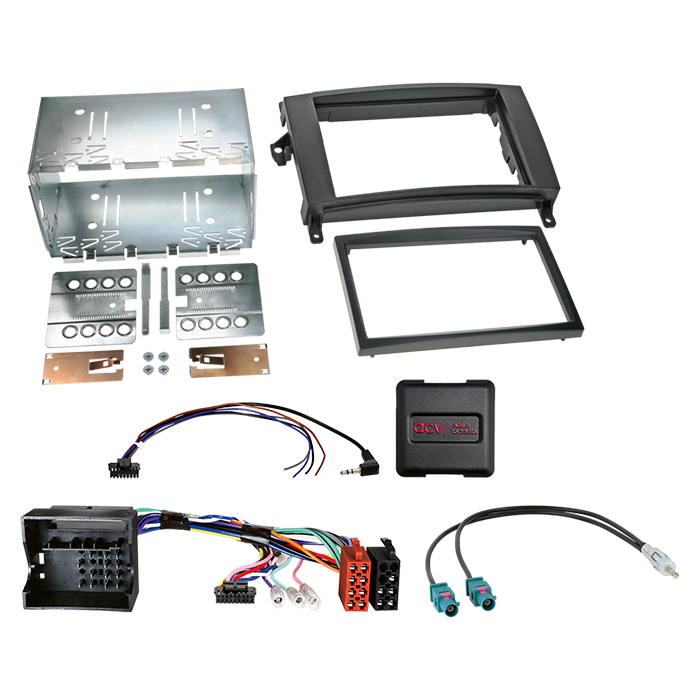

Leveringsomfang

• 2-DIN facia plate Mercedes forskellige køretøjer, sort → item: 381190-18
• SWC Mercedes / Smart 40-pin Quadlock → item: 42xmc001-0
• Antenneadapter Fakra (m) (2x) → DIN (m) bulk → item: 1524-19-0

Vigtigt

• Installation, ændringer og tilpasninger må kun udføres af uddannet fagperson
• Forkert tilslutning eller ændringer i ledningsnettet kan medføre funktionsfejl, beskadigelse af køretøj eller udstyr samt bortfald af garanti

Passer til:

• Mercedes A-klasse (C169/W169) 10/2004 - 04/2008*
• Mercedes A-klasse (C169/W169) 06/2008 - 06/2012*
• Mercedes B-klasse (T245) 07/2005 - 04/2008*
• Mercedes B-klasse (T245) 04/2008 - 09/2011*
• Mercedes Vito/Viano (W639) 04/2006 - 08/2010**
• Mercedes Vito/Viano (W639) 09/2010 - 03/2014**
