2-DIN kit Mercedes C-Klasse 09/2007-01/2011 ratbetj.

2-DIN kit Mercedes C-Klasse 09/2007-01/2011 ratbetj.

Dette 2-DIN facia-plate kit er designet til at udskifte den originale hovedenhed (OEM HU) i udvalgte Mercedes-modeller og sikrer en korrekt og visuelt integreret montering. Mange bilproducenter installerer bilspecifikke hovedenheder, så de matcher instrumentbordets design, og dette kit gør det muligt at eftermontere en moderne 2-DIN hovedenhed uden at miste eksisterende bilfunktioner.

Funktioner og indhold:

• Indeholder alle nødvendige adaptere og interfaces afhængigt af bilens udstyr.
• Understøtter ratbetjening (SWC).
• Passer til biler med funktionsknapper under OEM HU.
• Passer til 2-DIN HU L-Body (øverst).
• Kan bruges i biler uden OEM-forstærkersystem.
• Monteringsbeslag erstatter OEM-monitor.
• Dip-switch indstillinger styres af retrofit-enhedens producent (se manual).
• Farve: Sort
• Monteringsudskæring HU-display: 172 mm x 99,6 mm

Tilslutninger:

• CAN Bus
• 40 Pin Quadlock Mercedes
• OEM SWC → 3,5 mm jack / løs ledning
• OEM antenne Fakra(m) → DIN(m)
• Blue: +12V antenne remote

Elektriske signaler:

• Rød: +12V tænding (klemme 15)
• Orange: +12V belysning (klemme 58)
• Lilla/hvid: +12V bakgearssignal
• Pink: Hastighedspulssignal
• Grøn: GND parkeringsbremsesignal

Belastning:

• 250 mA pr. udgang
• Ved højere strømforbrug: 1 relæ: min. spolemodstand 75 Ohm, 2 relæer: min. samlet spolemodstand 150 Ohm

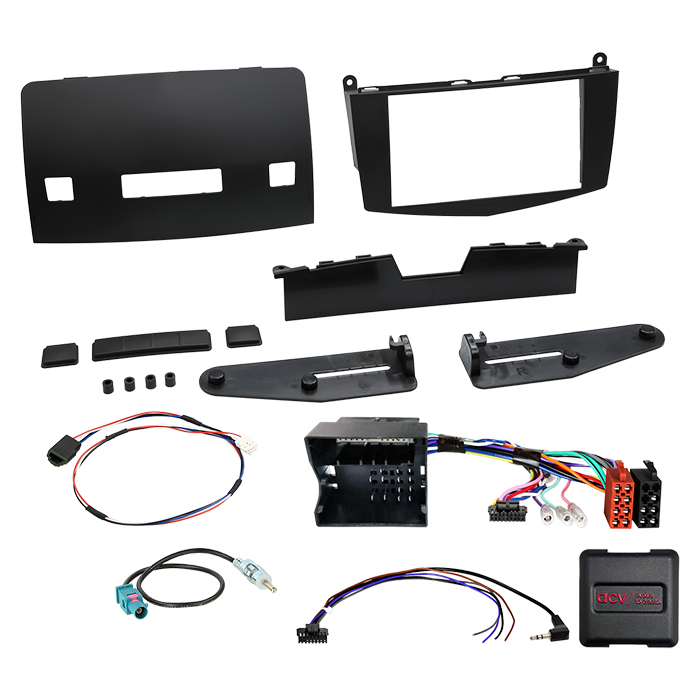

Omfang af levering:

• 2-DIN facia plate Mercedes C-klasse 2007-2011, sort → item: 381190-32-2
• SWC Mercedes C-klasse/E-klasse 40 Pin Quadlock Multilead bulk → item: 42xmc005-0
• Antenneadapter Fakra(m) → DIN(m) passiv bulk → item: 1524-01-0

Generelle installationsinstruktioner:

1. Kontroller alle funktioner og bilens indstillinger på OEM HU.
2. Frakobl OEM HU uden spænding.
3. Tjek alle interfaceforbindelser.
4. Tilslut HU-kablet ifølge retrofit HU-manualen.
5. Tilslut alle øvrige forbindelser.
6. Tilslut hele installationen med hovedforbindelsen som sidste skridt.
7. Konfigurer software på interfacet og retrofit HU.
8. Test funktioner som ratbetjening, kamera, handsfree og antenne.

Ændringer i konfiguration af interface eller HU-kabel:

• Skal udføres uden spænding.
• Genforbindelse udføres som beskrevet ovenfor.

Ved fejl på interface eller bil:

1. Geninstaller OEM HU.
2. Operer OEM HU.
3. Etabler CAN Bus shut down.
4. Tjek hardwarekonfiguration af interface.
5. Genforbind efter CAN Bus shut down som beskrevet.

Vigtigt:

• Alle tilslutninger, ændringer eller alternative forbindelser skal udføres af en fagperson.
• Brugeren er ansvarlig for funktion og eventuelle skader.
• Modifikationer af forsamlede ledningsharness kan ugyldiggøre produktets garanti.

Passer til:

• Mercedes C-Klasse sedan (W204) 03/2007 - 01/2011
• Mercedes C-Klasse T-modell (S204) 09/2007 - 01/2011
