2-DIN kit Mercedes CLK-klasse 04/2005-01/2010 ratbetj.

2-DIN kit Mercedes CLK-klasse 04/2005-01/2010 ratbetj.

Mange bilproducenter installerer bilspecifikke hovedenheder for at matche instrumentbordets design. Dette installationskit indeholder alle nødvendige komponenter til udskiftning af den originale hovedenhed (OEM HU) og sikrer en korrekt og visuelt integreret montering af en eftermonteret 2-DIN hovedenhed.

Afhængigt af bilens udstyr medfølger alle nødvendige adaptere og interfaces, som sikrer korrekt funktion og bevarelse af eksisterende bilfunktioner. Det anbefales at tjekke installationsanbefalinger for de enkelte komponenter samt OEM HU og bilens indstillinger før installation. Bemærk, at ikke alle bilfunktioner altid understøttes, f.eks. Trailer Assist, E-Call eller andre førerassistentsystemer.

Sammenlign de viste stik og kabler med bilens originale stik for at sikre, at de passer både visuelt og teknisk. Tjek også, om en af de listede OEM-hovedenheder oprindeligt var monteret. Til sidst skal bilens funktioner, indstillinger og ratbetjening (SWC) kontrolleres før endelig montering.

• Farve: Sort
• Monteringsudskæring HU-display: 172 mm x 98,5 mm

Tilslutninger og stik:

• CAN Bus
• 40 Pin Quadlock Mercedes
• OEM SWC → 3,5 mm jack / løs ledning
• OEM antenne Fakra(m)(2x) → DIN(m)
• Blue/white: +12V antenne remote

Facia plate med 2-DIN installationskit:

• Til biler med 2-DIN Audio 20 OEM HU
• Til biler med 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM Sat Nav
• Til biler Mercedes uden open dash og uden 1-DIN OEM HU
• For Audio 50 APS Comand NTG2 / NTG2.5 OEM navigation: tidsindstilling understøttes ikke (kan omkodes til Audio 20 OEM HU, hvis muligt)

Elektriske signaler:

• Rød: +12V tænding (klemme 15)
• Orange: +12V belysning (klemme 58)
• Lilla/hvid: +12V bakgearssignal
• Pink: hastighedspulssignal
• Grøn: GND parkeringsbremsesignal

Belastning:

• Max 250 mA pr. udgang
• Ved højere strømforbrug: 1 relæ: min. spolemodstand 75 Ohm, 2 relæer: min. samlet spolemodstand 150 Ohm

SWC: Ratbetjening understøttet

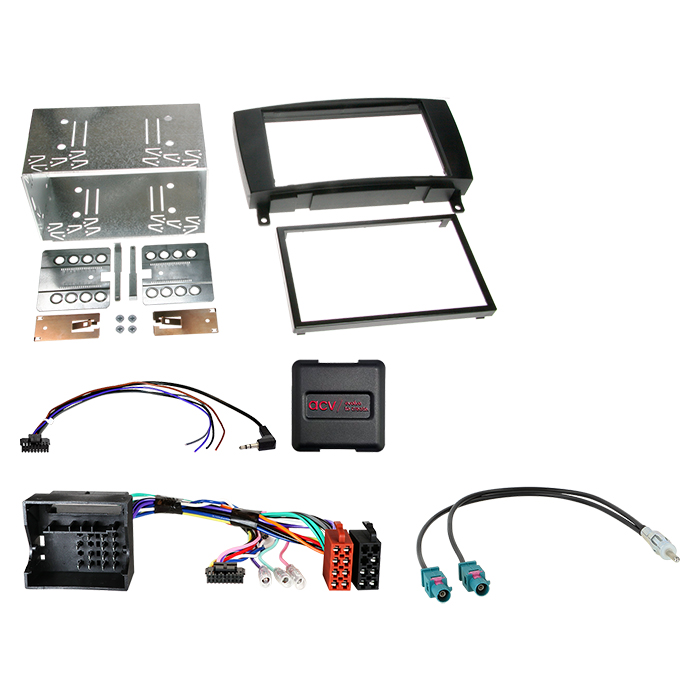

Leveringsomfang:

• 2-DIN facia plate Mercedes CLK-class (W209) 04/2005-01/2010 – item: 381190-23
• SWC Mercedes vehicles/Smart 40Pin Quadlock Multilead bulk – item: 42xmc001-0
• Antenneadapter Fakra(m)(2x) → DIN(m) bulk – item: 1524-19-0

Valgfrit tilbehør:

• Facia pocket for 2-ISO facia plates 103 mm / 105 mm dybde – item: 271000-04

Generelle installationsinstruktioner:

1. Tjek alle funktioner og indstillinger på OEM HU
2. Frakobl OEM HU uden spænding
3. Kontroller alle interfaceforbindelser for korrekt tilslutning
4. Tilslut HU-kablet ifølge retrofit HU-manual
5. Tilslut øvrige forbindelser
6. Tilslut hele installationen til bilen med hovedforbindelsen som sidste skridt
7. Konfigurer software på interfacet og retrofit HU
8. Test funktioner som ratbetjening, kamera, handsfree og antenne
9. Ved ændringer: gentag kontrol og konfiguration som ovenfor

Ændringer i konfiguration af interface og HU-kabel:

• Ændringer skal udføres uden spænding
• Genforbindelse efter ovenstående punkt 5–8

Ved fejl på interface eller bilen:

1. Geninstaller OEM HU
2. Operer OEM HU
3. Etabler CAN bus shut down
4. Tjek hardwarekonfiguration af interface
5. Genforbind efter CAN bus shut down som beskrevet ovenfor

Vigtigt:

• Flere tilslutninger, ændringer af ledningskonfiguration eller brug af alternative forbindelser må kun udføres af uddannet fagperson
• Alle ændringer foretages på brugerens eget ansvar uden garanti for funktion eller skade
• Modifikationer af den forsamlede ledningsharness kan ugyldiggøre produktets garanti

Passer til:

• Mercedes CLK-klasse (W209) 04/2005 – 01/2010
