2-DIN kit Mercedes CLS(C219)/E-klasse(W211) ratbetj.

2-DIN kit Mercedes- ISO/Mini ISO Quadlock ratbetj.

Dette 2-DIN installationskit er designet til udskiftning af OEM-hovedenheder i udvalgte Mercedes-modeller. Mange bilproducenter anvender bilspecifikke hovedenheder, der matcher instrumentbordets design. Dette kit sikrer en korrekt og visuelt integreret montering af en eftermonteret 2-DIN hovedenhed.

Installationskit

• Indeholder alle nødvendige komponenter til udskiftning af OEM-hovedenheden
• Adaptere og interfaces for korrekt funktion afhængigt af bilens udstyr
• Understøtter ratbetjening (SWC) og bevarelse af eksisterende bilfunktioner
• Bemærk: Ikke alle bilfunktioner understøttes, fx Trailer Assist, E-Call og andre førerassistentsystemer
• Kontrollér OEM-hovedenheden og bilens indstillinger før installation
• Sammenlign de viste stik med bilens originale stik for at sikre kompatibilitet

Tilslutninger og stik

• ISO / 10 Pin ISO / Mini ISO – item: 42cx26
• 40 Pin Quadlock Mercedes – item: 42cx28
• SWC – item: 42arc100
• OEM antenne Fakra Z(m) → DIN(m)
• OEM antenne ISO(f) → DIN(m)
• Blue/white: +12V antenne remote

Facia plate med 2-DIN installationskit

• Til biler med 2-DIN Audio 20 OEM HU og CAN Bus i MQS-connector
• Til biler uden 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigation, uden Audiogateway og uden Harman Kardon OEM-forstærkersystem
• Til biler med Audiogateway:
  • Mercedes Audio Gateway extension → ISO 2,5 m bulk
  • Mercedes Audio Gateway extension → ISO 6,5 m løs
  • SWC Mercedes, forskellige biler ISO/10 Pin ISO/Mini ISO
• Til biler med Harman Kardon OEM soundsystem:
  • Audio 20 OEM HU: Active system adapter Mercedes Audiogateway MOST → RCA
  • Audio 50 APS Comand NTG2 / NTG2.5 OEM Sat Nav: SWC Mercedes CLS/E/SLK Harman Kardon Multilead Amp MOST
• For Audio 50 APS Comand NTG2 / NTG2.5 OEM navigation: tidsindstilling ikke understøttet (kan omkodes til Audio 20 OEM HU, hvis muligt)

Farve og monteringsmål

• Farve: Sort
• Monteringsudskæring HU-display: 172 × 98,5 mm

Elektriske signaler

• Rød: +12V tænding (klemme 15)
• Orange: +12V belysning (klemme 58)
• Lilla/hvid: +12V bakgearssignal
• Pink: Hastighedspulssignal
• Grøn: GND parkeringsbremsesignal

Belastning

• Max 250 mA pr. udgang
• Ved højere strømforbrug: 1 relæ: min. spolemodstand 75 Ohm, 2 relæer: min. samlet spolemodstand 150 Ohm

SWC: Ratbetjening understøttet
Bemærk: Elektrisk opbevaringsrum-funktion understøttes ikke

Leveringsomfang

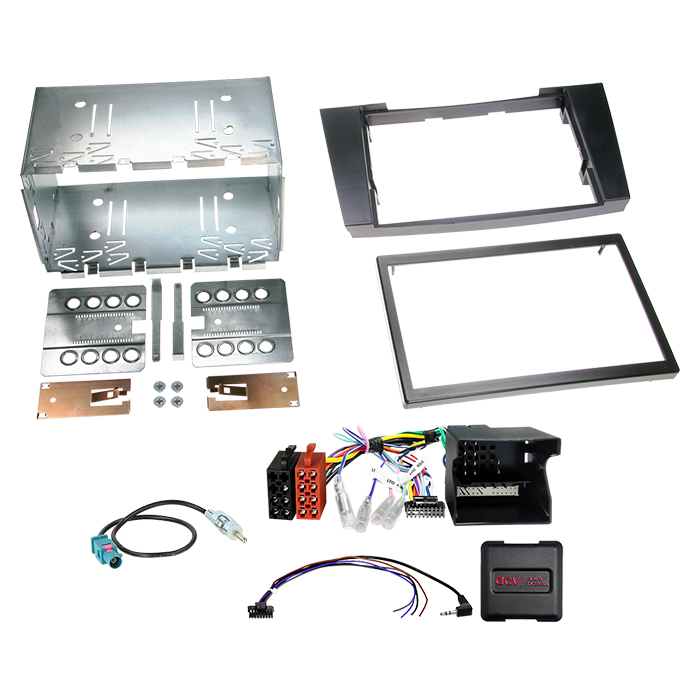

• 2-DIN facia plate Mercedes CLS (C219) / E-klasse (W211) – item: 381190-21
• SWC Mercedes CLS/E/SLK 40Pin Quadlock MB2 Multilead bulk – item: 42xmc004-0
• Antenneadapter Fakra(m) → DIN(m) passiv – item: 1524-01-0

Valgfrit tilbehør

• Facia-pocket til 2-DIN / 1-DIN facia plates – item: 271000-05

Vigtigt

• Installation og ændringer må kun udføres af uddannet fagperson
• Forkert tilslutning eller ændringer i ledningsnettet kan medføre funktionsfejl, beskadigelse af køretøj eller udstyr samt bortfald af garanti

Generelle installationsinstruktioner

1. Tjek alle funktioner og indstillinger på OEM HU
2. Frakobl OEM HU uden spænding
3. Kontroller alle interfaceforbindelser
4. Tilslut HU-kablet ifølge retrofit HU-manual
5. Tilslut øvrige forbindelser
6. Tilslut installationen til bilen som sidste skridt
7. Konfigurer software på interfacet og retrofit HU
8. Test funktioner som ratbetjening, kamera, handsfree og antenne
9. Ved ændringer: gentag kontrol og konfiguration som ovenfor

• Installation, ændringer eller alternative forbindelser må kun udføres af en fagperson, og alle ændringer sker på brugerens eget ansvar uden garanti for funktion eller skader.

Passer til:

• Mercedes CLS (C219) 10/2004 – 06/2008
• Mercedes E-klasse (W211) 03/2002 – 02/2008*
