Dette 2-DIN installationskit er designet til udskiftning af OEM-hovedenheder i udvalgte Mercedes-modeller. Mange bilproducenter anvender bilspecifikke hovedenheder, der matcher instrumentbordets design. Dette kit sikrer en korrekt og visuelt integreret montering af en eftermonteret 2-DIN hovedenhed.

Installationskit

• Indeholder alle nødvendige komponenter til udskiftning af OEM-hovedenheden
• Adaptere og interfaces for korrekt funktion afhængigt af bilens udstyr
• Understøtter ratbetjening (SWC) og bevarelse af eksisterende bilfunktioner
• Bemærk: Ikke alle bilfunktioner understøttes, fx Trailer Assist, E-Call og andre førerassistentsystemer
• Kontrollér OEM-hovedenheden og bilens indstillinger før installation
• Sammenlign de viste stik med bilens originale stik for at sikre kompatibilitet

Tilslutninger og stik

• ISO / 10 Pin ISO / Mini ISO – item: 42cx26
• 40 Pin Quadlock Mercedes – item: 42cx28
• SWC – item: 42arc100
• OEM antenne Fakra Z(m) → DIN(m)
• OEM antenne ISO(f) → DIN(m)

Kompatibilitet

• 2-DIN Audio 20 OEM HU
• 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigation
• 1-DIN Audio 5 OEM HU – kræver SWC-harness ISO/Mini ISO
• Open dash: kontrollér forbindelser og målinger før installation
• Kontroller dip switch-indstillinger på retrofit-enheden
• Fejltilslutning kan beskadige interfacet

Elektriske signaler

• Pink: +12V tænding (klemme 15), 1,5A max
• Orange: +12V belysning (klemme 58), 0,1A max
• Hvid: +12V bakgearssignal, 1,5A max
• Gul/grøn & gul/rød: hastighedspulssignal
• belastning pr. udgang: 250 mA
• Ved højere strømforbrug: 1 relæ: min. spolemodstand 75 Ohm, 2 relæer: min. samlet spolemodstand 150 Ohm

Farve og monteringsmål

• Farve: Sort
• Monteringsudskæring HU-display: 173 × 98,5 mm

SWC og funktioner

• Ratbetjening understøttet
• Kompatibel med 2-DIN hovedenheder og OEM Mercedes-specifikationer

Leveringsomfang

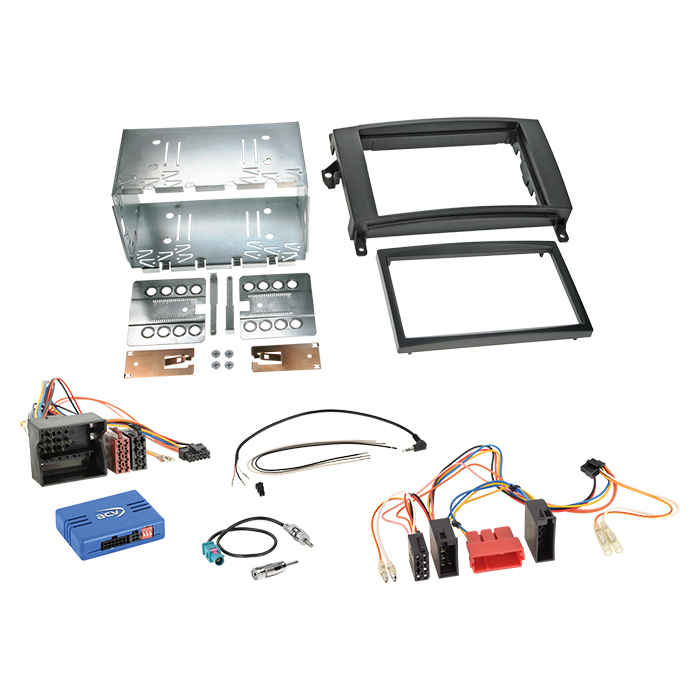

• 2-DIN facia plate Mercedes forskellige modeller, sort – item: 381190-18
• SWC Mercedes/Smart/VW ISO/10 Pin ISO/Mini ISO/40 Pin Quadlock – item: 42a-1190-00c
• SWC lead 42a/42cx401 – Multilead for forskellige hovedenheder – item: 42arc100
• Antenneadapter Fakra(m) → DIN(m) passiv – item: 1524-01-0
• Antenneadapter ISO(f) → DIN(m) – item: 1500-00-0

Valgfrit tilbehør

• Facia-pocket til 2-DIN / 1-DIN facia plates – item: 271000-05
• Facia-pocket INBAY® til 2-DIN / 1-DIN facia plates – item: 241000-05-1

Vigtigt

• Installation og ændringer må kun udføres af uddannet fagperson
• Forkert tilslutning eller ændringer i ledningsnettet kan medføre funktionsfejl, beskadigelse af køretøj eller udstyr samt bortfald af garanti

Passer til:

• Mercedes A-klasse (C169/W169) 10/2004 – 04/2008*
• Mercedes A-klasse (C169/W169) 06/2008 – 06/2012*
• Mercedes B-klasse (T245) 07/2005 – 04/2008*
• Mercedes B-klasse (T245) 04/2008 – 09/2011*
• Mercedes Vito/Viano (W639) 04/2006 – 08/2010**
• Mercedes Vito/Viano (W639) 09/2010 – 03/2014**
