2-DIN kit Mercedes SLK (R171) 03/2004-03/2008 ratbetj.

2-DIN kit Mercedes SLK (R171) 03/2004-03/2008 ratbetj.

Dette 2-DIN installationskit er designet til at udskifte den originale hovedenhed (OEM HU) i udvalgte Mercedes-modeller og sikrer en korrekt og visuelt integreret montering. Mange bilproducenter installerer bilspecifikke hovedenheder for at matche instrumentbordets design, og dette kit gør det muligt at eftermontere en moderne 2-DIN hovedenhed uden at miste eksisterende bilfunktioner.

Indhold og funktioner:

• Indeholder alle nødvendige adaptere og interfaces for korrekt funktion afhængigt af bilens udstyr.
• Understøtter ratbetjening (SWC) og bevarelse af eksisterende bilfunktioner.
• Passer til biler med 2-DIN Audio 20 OEM HU og Audio 50 APS Comand NTG2 / NTG2.5 OEM navigation.
• For biler med Audio 50 APS Comand NTG2 / NTG2.5 OEM navigation understøttes tidsindstilling ikke – kør bilen evt. til Audio 20 OEM HU, hvis muligt.
• Farve: Sort
• Monteringsudskæring HU-display: 172 mm x 98,5 mm

Tilslutninger:

• CAN Bus
• 40 Pin Quadlock MB2 Mercedes
• OEM SWC → 3,5 mm jack / løs ledning
• OEM antenne Fakra(m) (2x) → DIN(m)
• Blue: +12V antenne remote

Elektriske signaler:

• Rød: +12V tænding (klemme 15)
• Orange: +12V belysning (klemme 58)
• Lilla/hvid: +12V bakgearssignal
• Pink: Hastighedspulssignal
• Grøn: GND parkeringsbremsesignal
• Belastning: 250 mA pr. udgang
• Ved højere strømforbrug: 1 relæ: min. spolemodstand 75 Ohm, 2 relæer: min. samlet spolemodstand 150 Ohm

Kompatibilitet med udstyr:

• Biler uden open dash og uden 1-DIN OEM HU
• Biler med Audiogateway: Mercedes Audio Gateway extension → ISO 2,5 m bulk, SWC ISO/10 Pin ISO/Mini ISO
• Biler med Harman Kardon OEM Soundsystem: Audio 20 OEM HU med Active system adapter Mercedes Audiogateway MOST → RCA; Audio 50 APS Comand NTG2 / NTG2.5 OEM navigation med SWC Multilead Amp MOST

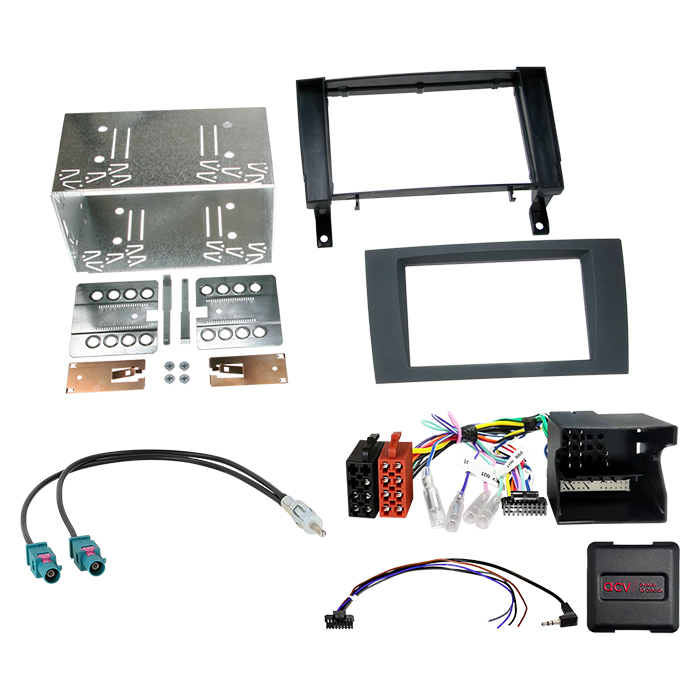

Leveringsomfang:

• 2-DIN facia plate Mercedes SLK (R171) 2004-2011 med rubber touch – item: 391190-24
• SWC Mercedes CLS/E/SLK 40Pin Quadlock MB2 Multilead bulk – item: 42xmc004-0
• Antenneadapter Fakra(m)(2x) → DIN(m) bulk – item: 1524-19-0

Valgfrit tilbehør:

• Facia pocket til 2-DIN facia plates, 2-delt – item: 271000-06

Installation:

• Kontroller alle funktioner og bilens indstillinger før installation.
• Frakobl OEM HU uden spænding og tjek interfaceforbindelser.
• Tilslut HU-kablet og øvrige forbindelser i henhold til retrofit HU-manualen.
• Tilslut hele installationen med hovedforbindelsen som sidste skridt.
• Konfigurer software og test funktioner som ratbetjening, kamera, handsfree og antenne.
• Alle ændringer, alternative forbindelser eller tilpasninger skal udføres af en uddannet fagperson. Brugeren er ansvarlig for funktion og eventuelle skader.

Bemærk:

• Ikke alle bilfunktioner understøttes, fx Trailer Assist, E-Call eller andre førerassistentsystemer.
• Reimporterede biler eller biler med anden software kan være inkompatible med visse funktioner.
• Modifikationer af den forsamlede ledningsharness kan ugyldiggøre produktets garanti.

Passer til:

• Mercedes SLK-klasse (R171) 03/2004 – 03/2008
