2-DIN kit Mercedes Sprinter (W906)/Crafter I ratbetj.

2-DIN kit Mercedes Sprinter (W906)/Crafter I ratbetj.

Mange bilproducenter installerer bilspecifikke hovedenheder for at matche instrumentbordets design. Dette installationskit indeholder alle nødvendige komponenter til udskiftning af den originale hovedenhed (OEM HU) og sikrer en korrekt, visuelt integreret montering af en eftermonteret 2-DIN hovedenhed.

Afhængigt af bilens udstyr medfølger alle adaptere og interfaces, som er nødvendige for at drifte den eftermonterede enhed og bevare eksisterende bilfunktioner. Det anbefales at tjekke installationsanbefalingerne for de enkelte komponenter.

Bemærk: I nogle tilfælde understøttes ikke alle bilfunktioner, eksempelvis Trailer Assist, E-Call eller andre førerassistentsystemer. Kontroller OEM HU og bilens indstillinger for tilgængelige funktioner inden installation.

Sammenlign altid de viste stik og kabler med bilens originale stik for at sikre, at de passer både visuelt og teknisk. Kontroller også, om en af de listede OEM-hovedenheder var monteret oprindeligt. Til sidst skal bilens funktioner, indstillinger og ratbetjening (SWC) kontrolleres før endelig montering.

• Farve: Sort
• Monteringsudskæring HU-display: 172 mm x 98,5 mm

Tilslutninger og stik

• CAN Bus
• 40 Pin Quadlock Mercedes
• OEM SWC → 3,5 mm Jack / løs ledning
• OEM antenne Fakra(m)(2x) → DIN(m)

Kompatible køretøjer

Mercedes

• Biler med 2-DIN Audio 20 OEM HU
• Biler med 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM Sat Nav
• Biler uden open dash
• Biler uden 1-DIN OEM HU
• For Audio 50 APS Comand NTG2 / NTG2.5 OEM navigation understøttes tidsindstilling ikke – kan omkodes til Audio 20 OEM HU, hvis muligt

VW

• Biler med RCD3002 OEM HU
• Biler med RNS 4001 / RNS 5001 OEM Sat Nav
• Biler uden constant power switch off

Tekniske specifikationer

Elektriske signaler:

• Rød: +12V tænding (klemme 15)
• Orange: +12V belysning (klemme 58)
• Lilla/hvid: +12V bakgearssignal
• Pink: Hastighedspulssignal
• Grøn: GND parkeringsbremsesignal

Belastning:

• Max 250 mA pr. udgang
• Strømkrav > 250 mA:
• 1 relæ: min. spolemodstand 75 Ohm
• 2 relæer: min. samlet spolemodstand 150 Ohm

SWC: Ratbetjening understøttet

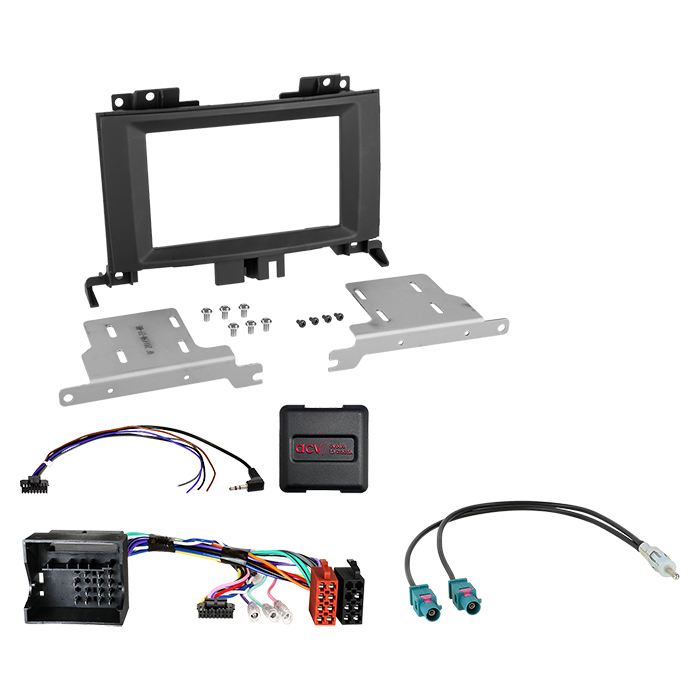

Leveringsomfang

• 2-DIN facia plate Mercedes Sprinter (W906) / VW Crafter → item: 381190-27-3
• SWC Mercedes vehicles/Smart 40Pin Quadlock Multilead bulk → item: 42xmc001-0
• Antenneadapter Fakra(m)(2x) → DIN(m) bulk → item: 1524-19-0

Installationsvejledning

Verifikation:

1. Tjek alle funktioner og bilens indstillinger på OEM HU
2. Frakobl OEM HU uden spænding
3. Kontroller alle interfaceforbindelser for korrekt tilslutning

Tilslutning og sekvens:

1. Kontroller interfaceindstillinger og hardware konfiguration uden spænding
2. Kontroller HU-kabel konfiguration uden spænding
3. Tilslut HU-kabel i henhold til retrofit HU-manualen
4. Tilslut øvrige forbindelser i henhold til manualen
5. Tilslut hele installationen med hovedforbindelsen som sidste skridt
6. Konfigurer software på interface ifølge manualen
7. Konfigurer retrofit HU ifølge manualen for ratbetjening, kamera, handsfree kit, antenne mm.
8. Test funktioner for ratbetjening og bil

Ændringer og fejl:

• Ændringer på interface og HU-kabel skal udføres uden spænding
• Ved fejl: geninstaller OEM HU, operer den, etabler CAN Bus shutdown og kontroller hardwarekonfiguration, genforbind som ovenfor

Bemærk

• Flere forbindelser eller ændringer skal udføres af uddannet fagperson
• Alle ændringer sker på brugerens ansvar uden garanti for funktion eller skade
• Modifikation af præmonteret ledningsharness kan ugyldiggøre produktets garanti

Passer til:

• Mercedes Sprinter (W906) 04/2006 – 08/2013
• Mercedes Sprinter (W906) 08/2013 – 05/2018
• VW Crafter I (2EC/2EK/2F) 03/2006 – 07/2011
• VW Crafter I (2EC/2EK/2F) 07/2011 – 11/2016
