2-DIN kit Mercedes Vito 2014-2024 ratbetj. passiv

2-DIN kit Mercedes Vito 2014-2024 ratbetj. passiv

Dette 2-DIN installationskit er designet til at udskifte den originale hovedenhed (OEM HU) i udvalgte Mercedes-modeller og sikrer en korrekt og visuelt integreret montering. Mange bilproducenter installerer bilspecifikke hovedenheder for at matche instrumentbordets design, og dette kit gør det muligt at eftermontere en moderne 2-DIN hovedenhed uden at miste eksisterende bilfunktioner.

Installationskittet inkluderer alle nødvendige adaptere og interfaces afhængigt af bilens udstyr, hvilket sikrer korrekt funktion af den nye hovedenhed samt bevarelse af bilens eksisterende funktioner.

Vigtigt at bemærke:

• Ikke alle bilfunktioner understøttes, f.eks. Trailer Assist, E-Call eller andre førerassistentsystemer.
• Kontroller OEM HU og bilens indstillinger inden installation.
• Afhængigt af bilens udstyr samt HU’ens software kan enkelte funktioner være ændret eller udeladt.
• Sammenlign de viste stik og kabler med bilens originale stik for at sikre korrekt pasform.
• Tjek, om en af de listede OEM-hovedenheder oprindeligt var monteret.
• Test bilens funktioner, indstillinger og SWC, inden endelig montering.

Specifikationer:

• CAN Bus
• Stikforbindelser:
  • 40 Pin Quadlock Mercedes
  • OEM SWC → 3,5 mm Jack / løs ledning
  • OEM antenne Fakra(m)(2x) → DIN(m)
• Farve: Sort
• Monteringsudskæring HU-display: 173 mm x 98,5 mm
• Signaler:
  • Rød: +12V tænding (klemme 15)
  • Orange: +12V belysning (klemme 58)
  • Lilla/hvid: +12V bakgearssignal
  • Pink: Hastighedspulssignal
  • Grøn: GND parkeringsbremsesignal
• Belastning: 250 mA pr. udgang
• Ved højere strømforbrug:
  • 1 relæ: min. spolemodstand 75 Ohm
  • 2 relæer: min. samlet spolemodstand 150 Ohm
• SWC: Understøttet (flere funktioner til Audio 15 HU, hvis muligt)

Særlige funktioner:

• Til køretøjer med +12V konstantstrøm (klemme 30)
• Understøttelse af forskellige OEM HU’er: Audio 10, Audio 15, Audio 30, Audio 40 OEM Sat Nav
• Bagkamera: Fakra(m) → RCA(m) adapter til OEM kamera
• E-Call funktion bevares på Sprinter/V-class

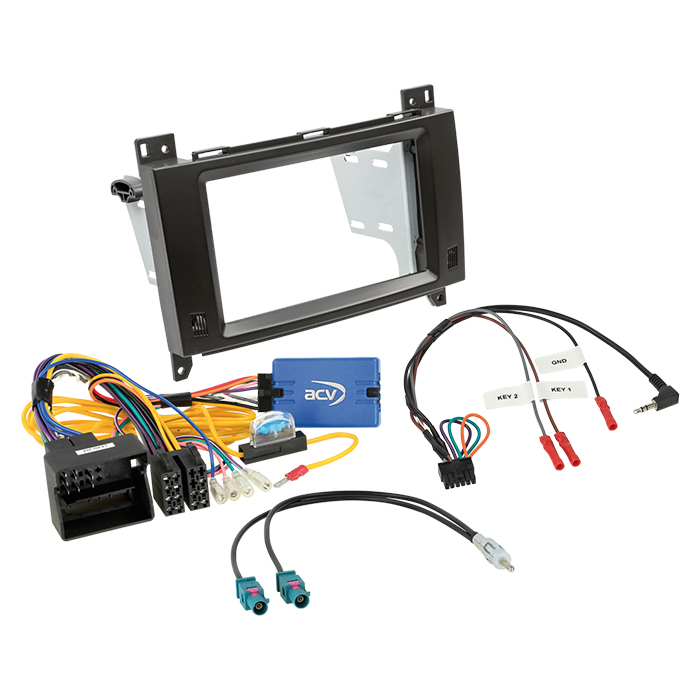

Omfang af levering:

• 2-DIN facia plate Mercedes (flere modeller) – sort, item: 381190-37-1
• SWC Mercedes Vito 2014-2024 40 Pin Quadlock Multilead bulk – item: 42xmc011-0
• SWC lead 42a/42cx401 → Multilead til forskellige HU’er – item: 42arc100
• Antenneadapter Fakra(m)(2x) → DIN(m) passiv bulk – item: 1524-19-0

Installationsvejledning:

1. Kontroller alle funktioner og bilens indstillinger på OEM HU.
2. Frakobl OEM HU uden spænding.
3. Kontroller alle interfaceforbindelser.
4. Tilslut HU-kablet og øvrige forbindelser i henhold til retrofit HU-manualen.
5. Tilslut hele installationen til bilen med hovedforbindelsen som sidste skridt.
6. Konfigurer software på interfacet.
7. Konfigurer retrofit HU for SWC, kamera, handsfree, antenne og andre funktioner.
8. Test funktioner, inkl. ratbetjening og bilens øvrige systemer.

Vigtigt:

• Ændringer i konfiguration skal udføres spændingsfrit af en fagperson.
• Fejl på interface eller bil: reinstallér OEM HU, kontroller hardware og genforbind efter CAN Bus shut down.
• Alle tilslutninger og ændringer skal udføres af kvalificeret personale. Forkert installation kan medføre tab af funktion eller skade på bil, interface eller retrofit-enhed.

Passer til:

• Mercedes Vito (W447) 10/2014 - 02/2019
• Mercedes Vito (W447) 05/2019 - 01/2024
