Dette 2-DIN facia- og adaptersæt er udviklet til udskiftning af den originale fabriksmonterede radio (OEM head unit) i udvalgte Opel-modeller. Mange bilproducenter anvender bilspecifikke radioer, der er tilpasset instrumentbrættets design – dette sæt muliggør montering af en eftermonteret 2-DIN radio, samtidig med at centrale køretøjsfunktioner bevares.

Installationssættet indeholder alle nødvendige komponenter til udskiftning af OEM-radioen. Afhængigt af køretøjets udstyr medfølger de adaptere og interfaces, der kræves for at betjene den nye radio og bevare funktioner som ratbetjening (SWC), køretøjsindstillinger, advarselslyde og parkeringssensorer.

Ikke alle køretøjsfunktioner understøttes i alle tilfælde. Funktioner som Trailer Assist, eCall eller visse førerassistentsystemer kan bortfalde. Kontroller derfor OEM-radioens og køretøjets indstillinger før installation.

Før endelig montering skal køretøjets funktioner, indstillinger og ratbetjeningsfunktioner testes. Sammenlign altid de medfølgende stik med bilens originale stik for at sikre både visuel og teknisk kompatibilitet, og kontrollér at en kompatibel OEM-radio har været monteret fra fabrikken.

Tekniske oplysninger og tilslutninger

• CAN-bus understøttelse
• Stik: 48-pin Opel
• Ratbetjening: OEM SWC → ACV multilead (42ctmultilead)
• Antenneadapter: OEM Fakra Z (han) → DIN (han)
• Blå ledning: +12V antenne / remote

Kompatibilitet og forudsætninger

• Køretøjer med ratbetjening (SWC)
• Køretøjer med CD300 / CD400 OEM-radio
• Køretøjer med monokromt OEM-display

Ikke egnet til:

• Køretøjer med Intellilink OEM-navigation*
• Køretøjer med farve OEM-skærm*

(*Til køretøjer med farveskærm kræves separat infodapter, varenr. 43uvx01)

DIP-switch indstillinger

• Aktivering af OEM-display via DIP-switch
• DIP-switch 1: ON = Pioneer / OFF = Sony
• DIP-switch 2: ON = 2-linjers display / OFF = 4-linjers display

Udgangssignaler

• Rød: +12V tænding (klemme 15)
• Orange: +12V belysning (klemme 58)
• Lilla/hvid: +12V bakgearssignal
• Grøn: Stel parkeringsbremse
• Gul/sort: Stel telefon mute

Maks. belastning på udgange: 100 mA
Ved højere belastning kræves relæ (min. 75 Ohm pr. relæspole).

Understøttede funktioner

• Ratbetjening (SWC)
• Køretøjsindstillinger
• Advarselslyde (chimes)
• Bageste PDC (parkeringssensorer)

Genimporterede køretøjer eller køretøjer med anden software kan have begrænset funktionalitet.

Design og mål

• Farve: Pearl black
• Monteringshul (2-DIN HU display): 172 mm x 98,5 mm

Leveringsomfang

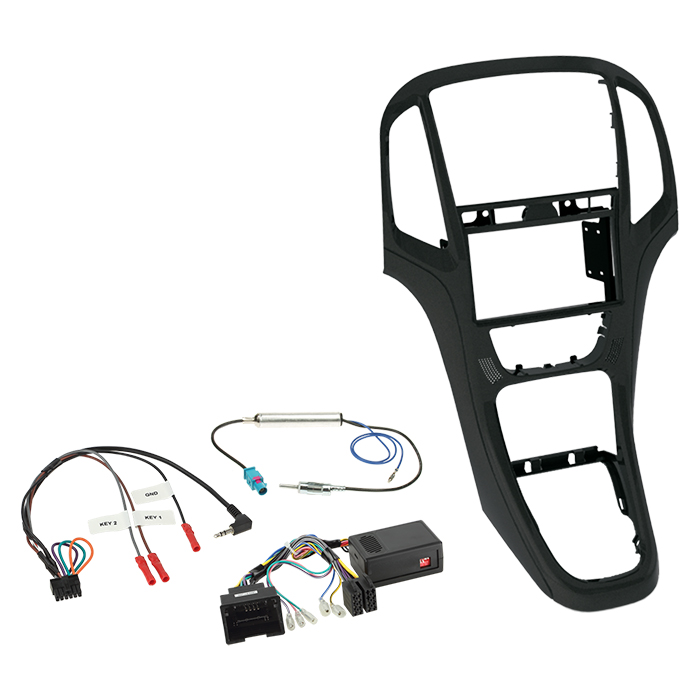

• 2-DIN facia panel til Opel Astra J (2009–2018), titan grey
  varenr. 281230-23-1
• Ratbetjeningsinterface til Chevrolet / Opel (48-pin)
  varenr. 42hvx01
• SWC multilead kabel til forskellige HU-producenter
  varenr. 42ctmultilead-0
• Antenneadapter Fakra (m) → DIN (m) med 12V phantom power
  varenr. 1524-03

Generelle installationsanvisninger

• Installationen skal udføres spændingsløst og anbefales foretaget af uddannet faginstallatør. Ændringer i kabelføring, tilslutninger eller konfiguration kan påvirke funktion og garanti og sker på eget ansvar.

Passer til:

• Opel Astra J (P-J) 12/2009 – 06/2012
• Opel Astra J (P-J) 06/2011 – 08/2018
