2-DIN kit Opel Astra J 2009-2018 platin sølv ratbetj.

2-DIN kit Opel Astra J 2009-2018 platin sølv ratbetj.

Dette 2-DIN facia- og adaptersæt er udviklet til udskiftning af den originale fabriksradio (OEM head unit) i Opel Astra J (2009–2018). Mange bilproducenter installerer bilspecifikke radioer, der er tilpasset instrumentbrættets design. Dette sæt muliggør montering af en eftermonteret 2-DIN radio samtidig med, at vigtige funktioner som ratbetjening (SWC), parkeringssensorer og advarselslyde bevares.

Installationssættet indeholder alle nødvendige komponenter til udskiftning af OEM-radioen. Afhængigt af bilens udstyr medfølger de adaptere og interfaces, der kræves for at betjene den nye radio og bevare funktioner som SWC, antenne, og radioindstillinger.

Ikke alle køretøjsfunktioner understøttes. Funktioner som Trailer Assist, eCall eller visse førerassistentsystemer kan bortfalde eller ændres. Kontroller OEM-radioens og bilens indstillinger før installation.

Før endelig montering bør bilens funktioner, indstillinger og ratbetjeningsfunktioner testes. Sammenlign altid de medfølgende stik med bilens originale stik for at sikre både mekanisk og teknisk kompatibilitet.

Tekniske oplysninger og tilslutninger

• CAN-bus understøttelse
• Stik: 48-pin Opel
• Ratbetjening: OEM SWC → 42ctmultilead
• Antenneadapter: Fakra Z (han) → DIN (han) med 12V phantom power
• Blå ledning: +12V antenne remote

Kompatibilitet

• Køretøjer med CD300 / CD400 OEM-radio
• Monokromt OEM-display
• Køretøjer med ratbetjening (SWC)

Ikke egnet til:

• Køretøjer med Intellilink OEM-navigation*
• Køretøjer med farve OEM-display*

(*Til biler med farveskærm kræves separat infodapter: varenr. 43uvx01)

DIP-switch indstillinger

• Aktivering af OEM-display
• DIP-switch 1: ON = Pioneer / OFF = Sony
• DIP-switch 2: ON = 2-linjers display / OFF = 4-linjers display

Udgangssignaler

• Rød: +12V tænding (klemme 15)
• Orange: +12V belysning (klemme 58)
• Lilla/hvid: +12V bakgearssignal
• Grøn: Stel parkeringsbremse
• Gul/sort: Stel telefon mute

Maks. belastning: 100 mA
Ved højere belastning kræves relæ (min. 75 Ohm pr. spole).

Understøttede funktioner

• Ratbetjening (SWC)
• Køretøjsindstillinger
• Advarselslyde (chimes)
• Parkeringssensorer bag

Design og mål

• Farve: Platin sølv
• Monteringshul (2-DIN HU display): 172 mm x 98,5 mm

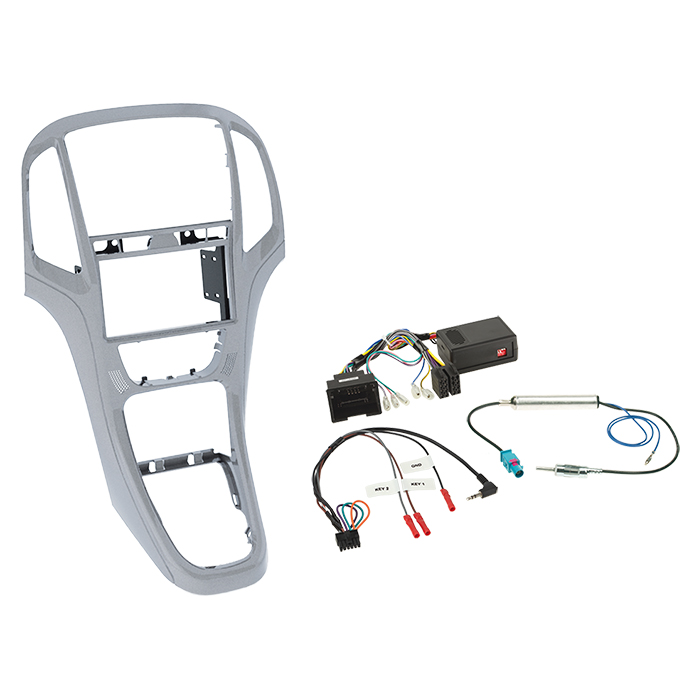

Leveringsomfang

• 2-DIN facia panel Opel Astra J 2009–2018, platin silver
  varenr. 281230-23-3
• Ratbetjeningsinterface Chevrolet/Opel (48-pin)
  varenr. 42hvx01-0
• SWC multilead kabel til forskellige HU-producenter
  varenr. 42ctmultilead-0
• Antenneadapter Fakra (m) → DIN (m) med 12V phantom power
  varenr. 1524-03-0

Generelle installationsanvisninger

• Installation skal foretages spændingsløst og anbefales udført af uddannet faginstallatør. Alle funktioner på OEM-radioen bør kontrolleres før demontering. Ændringer i kabelføring, tilslutninger eller konfiguration kan påvirke funktion og garanti og sker på eget ansvar.

Passer til:

• Opel Astra J (P-J) 12/2009 – 06/2012
• Opel Astra J (P-J) 06/2011 – 08/2018
