Dette 2-DIN facia- og adaptersæt er udviklet til udskiftning af den originale fabriksradio (OEM head unit) i udvalgte Opel-modeller. Mange bilproducenter anvender bilspecifikke radioer, der passer til instrumentbrættets design, og dette sæt muliggør montering af en eftermonteret 2-DIN radio samtidig med, at centrale funktioner som ratbetjening (SWC) bevares.

Installationssættet indeholder alle nødvendige komponenter til udskiftning af OEM-radioen. Afhængigt af bilens udstyr medfølger de adaptere og interfaces, der kræves for at betjene den nye radio og bevare funktioner som ratbetjening, antenne, hastighedspuls, bakgearssignal og parkeringsbremse.

Ikke alle køretøjsfunktioner understøttes. Funktioner som Trailer Assist, eCall eller andre førerassistentsystemer kan bortfalde eller ændres. Kontroller OEM-radioens og bilens indstillinger før installation.

Før endelig montering bør bilens funktioner, indstillinger og ratbetjeningsfunktioner testes. Sammenlign altid de medfølgende stik med bilens originale stik for at sikre både mekanisk og teknisk kompatibilitet.

Tekniske oplysninger og tilslutninger

• CAN-bus understøttelse
• Stik: 40-pin Quadlock Opel
• Ratbetjening (SWC): OEM → 3,5 mm jack / løse ledninger
• Antenneadapter: Fakra (m) → DIN (m) med 12V phantom power
• Back-up power: løse ledninger
• Blå ledning: +12V antenne remote
• Facia panel med 2-ISO installationskit
• Kompatible OEM-radioer: CD30 / CD30 MP3 / CDC40 / CD50 / CD70 / DVD90

Løse ledningsforbindelser

• Rød: +12V tænding (klemme 15, sikret fra sikringsboks)

Køretøjsindstillinger understøttes (se manual for detaljer)

Fejlfinding for interface efter længere tids drift

1. Genforbind OEM-radioen
2. Sluk CAN-bus
3. Alternativ CAN-bus tilslutning: 32-pin OEM-display stik, Can High / Can Low → Pin 20 / Pin 23
4. Alternativ CAN-bus: Comfort CAN ved klimaanlæg

DIP-switch indstillinger

• Se manual for retrofit-enhedens DIP-switch konfiguration

Udgangssignaler

• Rød: +12V tænding (klemme 15)
• Orange: +12V belysning (klemme 58)
• Lilla/hvid: +12V bakgearssignal
• Pink: Hastighedspuls
• Grøn: Stel parkeringsbremse

Maksimal belastning: 250 mA
Ved højere belastning kræves relæ: 1 coil ≥ 75 Ohm, 2 coils ≥ 150 Ohm

SWC (ratbetjening)

• Køretøjsindstillinger understøttet

Design og mål

• Farve: Piano black
• Monteringshul (2-DIN HU display): 172 mm x 98,5 mm

Leveringsomfang

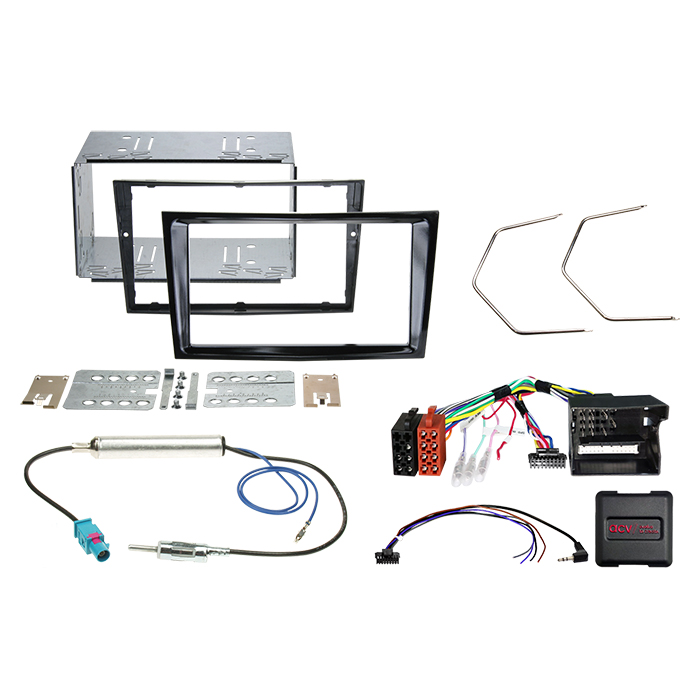

• 2-DIN facia panel Opel, piano-black med centerbøjning
  varenr. 381230-24-3
• Ratbetjeningsinterface Opel Corsa D 2008–2014, 40-pin Quadlock Multilead
  varenr. 42xvx003-0
• Antenneadapter Fakra (m) → DIN (m) 12V phantom power
  varenr. 1524-03-0
• Release keys Opel 1 1/2 ISO
  varenr. 181230-01-0

Generelle installationsanvisninger

1. Kontroller alle funktioner og indstillinger på OEM-radioen.
2. Frakobl OEM-radioen spændingsløst.
3. Kontroller alle interfaceforbindelser spændingsløst.
4. Tilslut HU-kabel og øvrige forbindelser ifølge manual.
5. Tilslut hele installationen til bilen med hovedforbindelsen til sidst.
6. Konfigurer software og ratbetjening i henhold til manual.
7. Test funktioner før endelig montering.

• Ændringer i kabelføring eller konfiguration skal udføres af uddannet faginstallatør. Forkert installation kan påvirke funktion og garanti.

Passer til:

• Opel Corsa D (S07) 12/2008 – 11/2010
• Opel Corsa D (S07) 01/2011 – 08/2014
