2-DIN kit Opel mat krom ratbetj.

2-DIN kit Opel mat krom ratbetj.

Dette 2-DIN facia- og adaptersæt gør det muligt at udskifte den originale fabriksradio (OEM head unit) i udvalgte Opel-modeller, samtidig med at funktioner som ratbetjening (SWC) bevares. Mange bilproducenter anvender bilspecifikke radioer, der passer til instrumentbrættets design, og dette sæt sikrer både mekanisk og elektrisk kompatibilitet med standardinstallationer.

Installationssættet indeholder alle nødvendige komponenter til udskiftning af OEM-radioen, herunder adaptere til antenne, ratbetjening og back-up power. Afhængigt af bilens udstyr kan nogle funktioner, som f.eks. Trailer Assist eller eCall, være begrænsede eller ikke understøttede.

Før endelig montering bør bilens funktioner, indstillinger og ratbetjeningsfunktioner testes. Sammenlign altid de medfølgende stik med bilens originale stik for at sikre korrekt pasform og funktion.

Tekniske oplysninger

• CAN-bus understøttelse
• Stik: 40-pin Quadlock Opel
• Ratbetjening (SWC): OEM → 3,5 mm jack / løse ledninger
• Antenneadapter: Fakra (m) → DIN (m) med 12V phantom power
• Blå ledning: +12V antenne remote
• Facia panel med 2-ISO installationskit
• Kompatible OEM-radioer: CD30 / CD30 MP3 / CDC40 / CD50 / CD70 / DVD90
• Køretøjsindstillinger understøttes (se manual for detaljer)

Løse ledningsforbindelser

• Rød: +12V tænding (klemme 15)
• Orange: +12V belysning (klemme 58)
• Lilla/hvid: +12V bakgearssignal
• Pink: Hastighedspuls
• Grøn: Stel parkeringsbremse

Maksimal belastning: 250 mA
Ved højere belastning kræves relæ: 1 coil ≥ 75 Ohm, 2 coils ≥ 150 Ohm

SWC (ratbetjening)

• Køretøjsindstillinger understøttet
• Understøtter køretøjsalarmer og PDC bag

Design og mål

• Farve: Matt chrome
• Monteringshul (2-DIN HU display): 172 mm x 98,5 mm

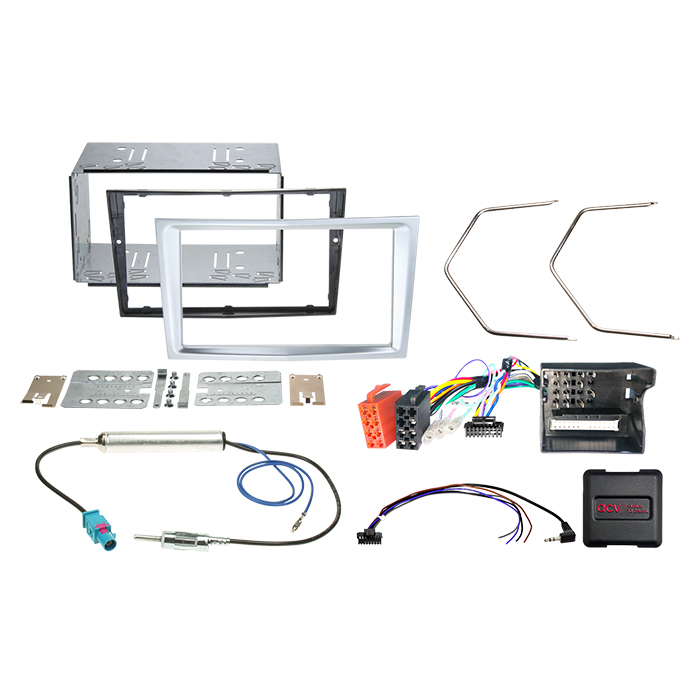

Leveringsomfang

• 2-DIN facia panel Opel, matt chrome med centerbøjning
  varenr. 381230-24-4
• Ratbetjeningsinterface Opel forskellige modeller, 40-pin Quadlock Multilead
  varenr. 42xvx002-0
• Antenneadapter Fakra (m) → DIN (m), 12V phantom power
  varenr. 1524-03-0
• Release keys Opel 1 1/2 ISO
  varenr. 181230-01-0

Kompatible køretøjer og cockpits

• Opel Astra H (A-H) 03/2004 – 11/2010 (Edition, GTC-Sport, Innovation, NAVI, OPC, Selection, 110 Jahre, Sport)
• Opel Tigra Twin Top (X-C) 07/2004 – 11/2009 (Edition)
• Opel Corsa D (S07) 10/2006 – 08/2014 (Active, Edition, GSI, NAVI, Satellite, Selection, Sport, 150 Jahre Opel)
• Opel Zafira B (A-H) 07/2005 – 12/2014 (Edition, Family, Selection, 110 Jahre, Sport)

Generelle installationsanvisninger

1. Kontroller alle funktioner og indstillinger på OEM-radioen.
2. Frakobl OEM-radioen spændingsløst.
3. Kontroller alle interfaceforbindelser spændingsløst.
4. Tilslut HU-kabel og øvrige forbindelser i henhold til manual.
5. Tilslut hele installationen til bilen med hovedforbindelsen til sidst.
6. Konfigurer software og ratbetjening efter manualen.
7. Test funktioner før endelig montering.

Ændringer i kabelføring eller konfiguration skal udføres af uddannet faginstallatør. Forkert installation kan påvirke funktion og garanti.

Passer til:

• Opel Antara (L-A) 11/2006 – 11/2010
• Opel Antara (L-A) 01/2011 – 03/2015
• Opel Astra H (A-H) 03/2004 – 02/2007
• Opel Astra H (A-H) 02/2007 – 11/2010
• Opel Corsa D (S07) 10/2006 – 11/2008
• Opel Zafira B (A-H) 07/2005 – 06/2010
• Opel Zafira B (A-H) 02/2008 – 12/2014
