2-DIN kit Opel stealth sort ratbetj.

2-DIN kit Opel stealth sort ratbetj.

Dette 2-DIN facia- og adaptersæt er designet til udskiftning af den originale fabriksradio (OEM head unit) i udvalgte Opel-modeller. Mange bilproducenter anvender bilspecifikke radioer, der matcher instrumentbrættets design, og dette sæt gør det muligt at montere en eftermonteret 2-DIN radio samtidig med, at centrale funktioner som ratbetjening (SWC) bevares.

Installationssættet indeholder alle nødvendige komponenter til udskiftning af OEM-radioen. Afhængigt af bilens udstyr medfølger de adaptere og interfaces, der kræves for at betjene den nye radio og bevare funktioner såsom ratbetjening, antenne, hastighedspuls og parkeringsbremse.

Ikke alle køretøjsfunktioner understøttes. Funktioner som Trailer Assist, eCall eller andre førerassistentsystemer kan være begrænsede. Kontroller altid OEM-radioens og bilens indstillinger før installation.

Før endelig montering bør bilens funktioner, indstillinger og ratbetjeningsfunktioner testes. Sammenlign de medfølgende stik med bilens originale stik for at sikre både visuel og teknisk kompatibilitet, og kontroller at en kompatibel OEM-radio har været monteret fra fabrikken.

Tekniske oplysninger og tilslutninger

• CAN-bus understøttelse
• Stik: 40-pin Quadlock Opel
• Ratbetjening: OEM SWC → 3,5 mm jack / løse ledninger
• Antenneadapter: Fakra (m) → DIN (m) med 12V phantom power
• Blå ledning: +12V antenne remote

Kompatible OEM-radioer

• CD30 / CD30 MP3 / CDC40 / CD50 / CD70 / DVD90

Køretøjsindstillinger understøttes (se manual for detaljer)

Udgangssignaler

• Rød: +12V tænding (klemme 15)
• Orange: +12V belysning (klemme 58)
• Lilla/hvid: +12V bakgearssignal
• Pink: Hastighedspuls
• Grøn: Stel parkeringsbremse

Maks. belastning: 250 mA
Ved højere belastning kræves relæ: 1 coil ≥ 75 Ohm, 2 coils ≥ 150 Ohm

SWC (ratbetjening)

• Køretøjsindstillinger understøttet
• Chimes / advarselslyde understøttet
• Parkeringssensorer bag understøttet

Understøttelse varierer for køretøjer med trapezformet OEM-radio

Design og mål

• Farve: Stealth-black
• Monteringshul (2-DIN HU display): 172 mm x 98,5 mm

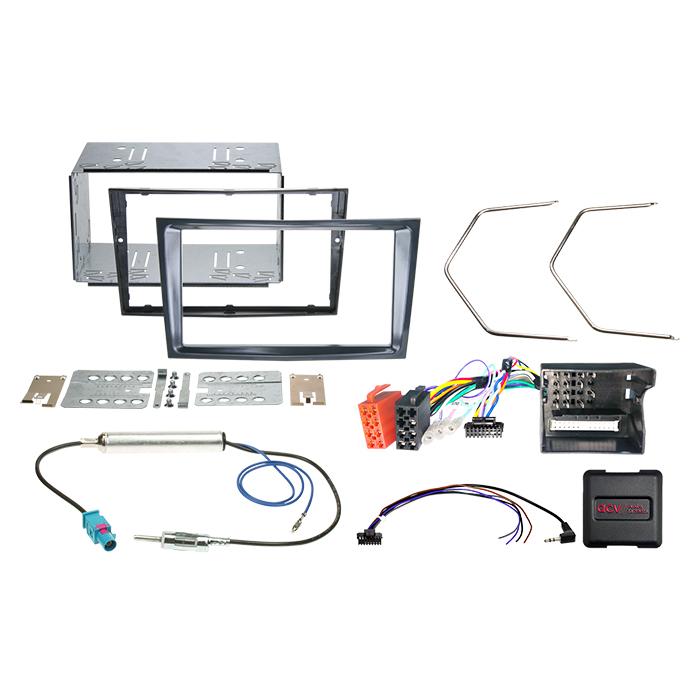

Leveringsomfang

• 2-DIN facia panel Opel, stealth-black med centerbøjning
  varenr. 381230-24-2
• Ratbetjeningsinterface Opel 40-pin Quadlock Multilead
  varenr. 42xvx002-0
• Antenneadapter Fakra (m) → DIN (m) 12V phantom power
  varenr. 1524-03-0
• Release keys Opel 1 1/2 ISO
  varenr. 181230-01-0

Cockpit-farve i følgende køretøjer og udstyr

• Opel Corsa D (S07) 10/2006 – 11/2008
• Opel Corsa D (S07) 12/2008 – 11/2010
• Opel Corsa D (S07) 01/2011 – 08/2014
  (Farve: Elegance – INNOVATION)

Generelle installationsanvisninger

1. Kontroller alle funktioner og indstillinger på OEM-radioen.
2. Frakobl OEM-radioen spændingsløst.
3. Kontroller alle interfaceforbindelser spændingsløst.
4. Tilslut HU-kabel og øvrige forbindelser ifølge manual.
5. Tilslut hele installationen til bilen med hovedforbindelsen til sidst.
6. Konfigurer software og ratbetjening i henhold til manual.
7. Test funktioner før endelig montering.

• Ændringer i kabelføring eller konfiguration skal udføres af uddannet faginstallatør. Forkert installation kan påvirke funktion og garanti.

Passer til:

• Opel Antara (L-A) 11/2006 – 11/2010
• Opel Antara (L-A) 01/2011 – 03/2015
• Opel Astra H (A-H) 03/2004 – 02/2007
• Opel Astra H (A-H) 02/2007 – 11/2010
• Opel Corsa D (S07) 10/2006 – 11/2008
• Opel Zafira B (A-H) 07/2005 – 06/2010
• Opel Zafira B (A-H) 02/2008 – 12/2014
