Dette installationskit er designet til at erstatte den originale hovedenhed (OEM HU) i udvalgte Mitsubishi-modeller og sikre en korrekt og visuelt integreret montering. Mange bilproducenter installerer bilspecifikke hovedenheder, så de passer til instrumentbordets design, og dette kit gør det muligt at eftermontere en moderne 2-DIN hovedenhed uden at miste eksisterende bilfunktioner.

Installationskittet inkluderer alle nødvendige adaptere og interfaces for korrekt funktion af den nye hovedenhed samt bevarelse af bilens originale funktioner, afhængigt af bilens udstyr.

Vær opmærksom på, at ikke alle bilfunktioner nødvendigvis understøttes, f.eks. Trailer Assist, E-Call eller andre førerassistentsystemer. Kontroller altid OEM HU og bilens indstillinger for tilgængelige funktioner inden installation.

Afhængigt af bilens udstyr samt HU’ens software kan enkelte funktioner være ændret, udeladt eller erstattet af alternative funktioner. Sammenlign de viste stik og kabler med bilens originale stik for at sikre korrekt pasform, og tjek om en af de listede OEM-hovedenheder oprindeligt var monteret.

Endelig bør bilens funktioner, indstillinger og SWC (steering wheel control) testes, inden den endelige montering gennemføres.

Bemærkninger og specifikationer:

• CAN Bus
• Connector: 20 Pin Mitsubishi
• Connector: OEM SWC → 42ctmultilead
• Connector: OEM antenne Fakra(m) → DIN(m)
• Køretøjer uden Rockford Fosgate OEM forstærkersystem*
• Sort (piano black)
• Monteringsudskæring HU-display: 173 mm x 100 mm

Signaler:

• Rød: +12V tænding (klemme 15)
• Orange: +12V belysning (klemme 58)
• Lilla/hvid: +12V bakgearssignal
• Grøn: GND parkeringsbremsesignal
• Belastning: 100 mA pr. udgang
• Ved højere strømforbrug: 1 relæ: min. spolemodstand 75 Ohm, 2 relæer: min. samlet spolemodstand 150 Ohm

*SWC-funktioner: For flere funktioner, kode køretøj til Audio 15 OEM HU, hvis muligt.
*Rockford Fosgate OEM forstærkersystem → item: 42smt009

Omfang af levering:

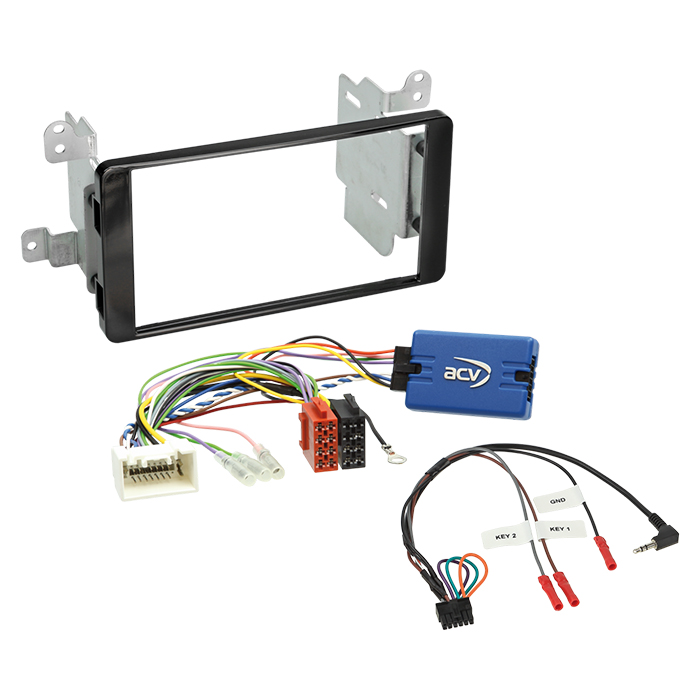

• 2-DIN facia plate Mitsubishi Outlander 2012, piano black → item: 381200-17
• SWC Mitsubishi Outlander 2012-2022 20Pin Mitsubishi bulk → item: 42smt008-0
• SWC lead 42s/acv → Multilead til forskellige HU bulk → item: 42ctmultilead-0

Generelle installationsinstruktioner:

1. Kontroller alle funktioner og bilens indstillinger på OEM HU.
2. Frakobl OEM HU uden spænding.
3. Kontroller alle interfaceforbindelser.
4. Tilslut HU-kablet og øvrige forbindelser i henhold til retrofit HU-manualen.
5. Tilslut hele installationen til bilen med hovedforbindelsen som sidste skridt.
6. Konfigurer software på interfacet.
7. Konfigurer retrofit HU for SWC, kamera, handsfree, antenne og andre funktioner.
8. Test funktioner, inkl. ratbetjening og bilens øvrige systemer.

Ændringer og fejl:

• Alle ændringer i konfiguration skal udføres spændingsfrit.
• Ved fejl på interface eller bil: geninstaller OEM HU, kontroller hardware og genforbind efter CAN Bus shut down.
• Alle tilslutninger og ændringer skal udføres af kvalificeret personale. Forkert installation kan medføre tab af funktion eller skade på bil, interface eller retrofit-enhed.
• Modifikationer af forsamlede ledningsharness kan ugyldiggøre produktets garanti.

Passer til:

• Mitsubishi Outlander (CW0) 10/2012 - 10/2015
• Mitsubishi Outlander (CW0) 10/2015 - 08/2018
• Mitsubishi Outlander (CW0) 09/2018 - 03/2022
